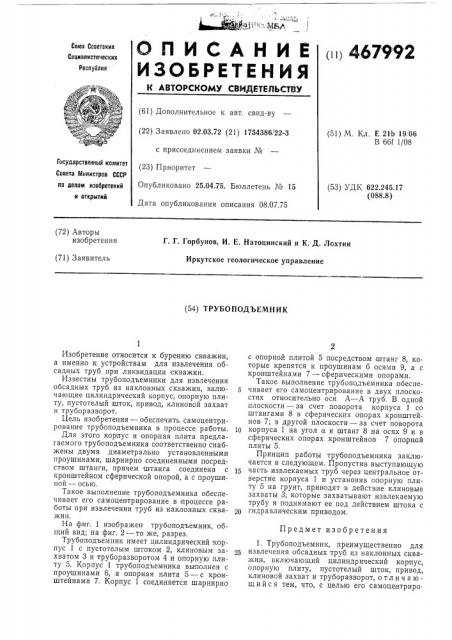

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 467 9 92

Союз Советских

Социалистических

Республик (6I) Дополнительное к авт. свид-ву (22) Заявлено 02.03.72 (21) 1754386 22-3 с присоединением заявки № (23) Приоритет

Опубликовано 25.04.75. Бюллетень № 15

Дата опубликования описания 08.07.75 (51) М. Кл. Е 21Ь 19, 06

В 66f 1/08

Государственный комитет

Совета Министров СССР (53) УДК 622.245.17 (088.8) по делам изобретений и открытий (72) Авторы изобретения

Г. Г. Горбунов, И. Е. Натоцинский и К. Д. Лохтин

Иркутское геологическое управление (71) Заявитель (54) ТРУБОПОДЪЕМНИК

Изобретение относится к бурению скважин, а именно к устройствам для извлечения обсадных труб при ликвидации скважин.

Известны трубоподъемники для извлечения обсадных труб из наклонных скважин, включающие цилиндрический корпус, опорную плиту, пустотелый шток, привод, клиновой захват и труборазворот.

Цель изобретения — обеспечить самоцентрирование трубоподъемника в процессе работы.

Для этого корпус и опорная плита предлагаемого трубоподъемника соответственно снабжены двумя диаметрально установленными проушинами, шарнирно соединенными посредством штанги, причем штанга соединена с кронштейном сферической опорой, а с проушиной — осью.

Такое выполнение трубоподъемника обеспечивает его самоцентрирование в процессе работы при извлечении труб из наклонных скважин.

На фиг. 1 изображен трубоподъемник, общий вид; на фиг. 2 — то же, разрез.

Трубоподъемник имеет цилиндрический корпус 1 с пустотелым штоком 2, клиновым захватом 3 и труборазворотом 4 и опорную плиту 5. Корпус 1 трубоподъемника выполнен с проушинами 6, а опорная плита 5 — с кронштейнами 7, Корпус 1 соединяется шарнирно с опорной плитой 5 посредством штанг 8, которые крепятся к проушинам 6 осями 9, а с кронштейнами 7 — сферическими опорами.

Такое выполнение трубоподъемника обеспе5 чивает его самоцентрирование в двух плоскостях относительно оси А — А труб. В одной плоскости — за счет поворота корпуса 1 со штангами 8 в сферических опорах кронштейнов 7; в другой плоскости — за счет поворота

1п корпуса 1 на угол а и штанг 8 на осях 9 и в сферических опорах кронштейнов 7 опорной плиты 5, Принцип работы трубоподъемника заключается в следующем, Пропустив выступающую часть извлекаемых труб через центральное отверстие корпуса 1 и установив опорную плиту 5 на грунт, приводят в действие клиновые захваты 3, которые захватывают извлекаемую трубу и поднимают ее под действием штока с гидравлическим приводом, Предмет изобретения

1. Трубоподъемник, преимущественно для извлечения обсадных труб из наклонных скважин, включающий цилиндрический корпус, опорную плиту, пустотелый шток, привод, клиновой захват и труборазворот, о т л и ч а ющи и с я тем, что, с целью его самоцентриро.

467992

Фиг.f

Составитель Ю. Мотов

Техред 3, Тараненко

Корректор О. Тюрина

Редактор Л. Лашкова

Заказ 1566/17 Изд. ¹ 662 Тираж 648 Подписное

ЦНИИПИ Государстве«ного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 вания в процессе работы, корпус и опорная плита соответственно снабжены двумя диаметрально установленными проушинами, шарнирно соединенными посредством штанги.

2. Трубоподъемник по п. 1, отличаюшийся тем, что штанга соединена с кронштейном сферической опорой, а с проушиной — осью.
