I

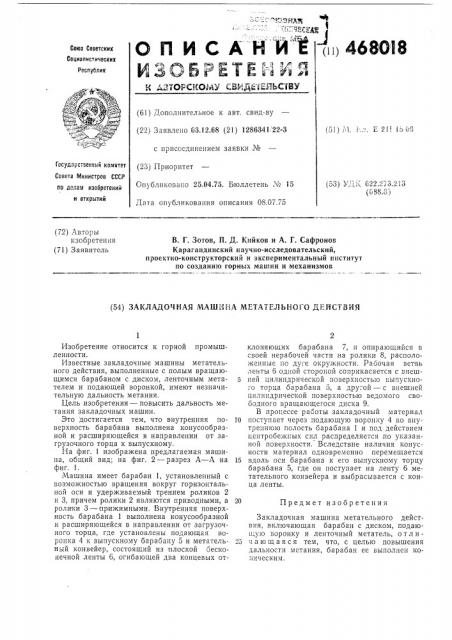

ОПИСАНИ (») 468GIS

Союз Советскик

Социалистических

Республик

К 3 О Б Р E T E I - у Я

И А37ОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 63.12.68 (21) 1286341, 22-3 с присоединением заявки № (23) Приоритет

Опубликовано 25,04.75. Бюллетень ¹ 15

Дата опубликования описания 08.07.75 (51) М, l.. Е 21 . 15 о6

C pф с р

Государственный комитет

Совета Министров СССР по илам изобретений и открытий (53) УД 1, 622. ;: 3.2 13 (688.8) (72) Авторы изобретения (71) Заявитель

В. Г. Зотов П. Д. Кийков и А. Г. Сафронов

Карагандинский научно-исследовательский, проектно-конструкторский и зкспериментальный институт по созданию горных машин и механизмов (54) ЗАКЛАДОЧНАЯ МАШ 4 НА МЕТАТЕЛЬНОГО ДЕЙСТВИЯ

Предмет изобретения

Изобретение относится к горной промышл ен ности.

Известные закладочные машины метательного действия, выполненные с полым вращающимся барабаном с диском, ленточным метателем и подающей воронкой, имеют незначительную дальность метания.

Цель изобретения — повысить дальность метания закладочных машин.

Это достигается тем, что внутренняя поверхность барабана выполнена конусообразной и расширяющейся в направлении от загрузочного торца к выпускному.

На фиг. 1 изображена предлагаемая машина, общий вид; на фиг. 2 — разрез А — А на фиг. 1, Машина имеет барабан 1, установленный с возможностью вращения вокруг горизонтальной оси и удерживаемый трением роликов 2 и 3, причем ролики 2 являются приводными, а ролики 3 — прижимными. Внутренняя поверхность барабана 1 выполнена конусообразной и расширяющейся в направлении от загрузочного торца, где установлены подающая воронка 4 к выпускному барабану 5 и метательный конвейер, состоящий из плоской бесконечной ленты 6, огибающей два концевых от.клоняющих барабана 7, и опирающийся в своей нерабочей части на ролики 8, располо>кенные по дуге окружности. Рабочая ветвь ленты 6 одной стороной соприкасается с внеш5 ней цилиндрической поверхностью выпускного торца барабана 5, а дру;ой — с внешней цилиндрической поверхностью ведомого свободного вращающегося диска 9.

В процессе работы закладочный материал

I0 поступает через подающую воронку 4 во внутреннюю пслость барабана 1 и под действием центробежных сил распределяется по указанной поверхности. Вследствие наличия конусности материал одновременно перемещается

15 вдоль оси барабана к его выпускному торцу барабана 5, где он поступает на ленту 6 метательного конвейера и выбрасывается с конца ленты.

Закладочная машина метательного действия, включающая барабан с диском, подающую воронку и ленточный метатель, о т л и25 ч а ю щ а я с я тем, что, с целью повышения дальности метания, барабан ее выполнен коническим.

468018 иг f

Фиг 2

Составитель Э. Руднева

Техред 3. Тараненко

Корректор О. Тюрина

Редактор Л. Лашкова

Типография, пр. Сапунова, 2

Заказ 1566, 19 Изд. ¹ 662 Тираж 648 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москза, Ж-35, Раушская наб., д. 4/5
