Электроводонагреватель
Иллюстрации
Реферат

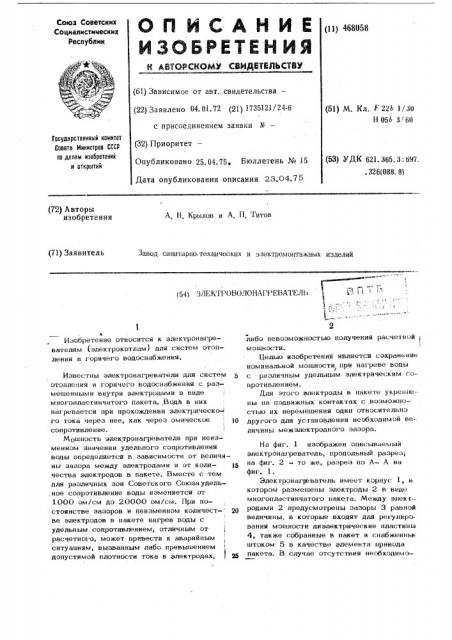

Союз Советских
Социалистических
Республик (11) 468058 (61) Зависимое от авт. свидетельства— (22) Заявлено 04. 01. 72 (21) 1735121! 24-6 (51) М, Кл. F 22Ь 1/30
Н 05Ь 3!60 с присоединением заявки М—
Гасударственный иамитет
Саввтв Иинистрав СССР па делам иэааретений и аткрытий (32) Приоритет—
Опубликовано 25„04.75, Бюллетень № 15 (53) УДК 621. 365. 3: 6 97 . 326(088. 8) Дата опубликования описания 23.04.75 (72) Авторы изобретения
А. Н. Крылов и А„П. 1 итон (71) Заявитель
Завод санитарно-технических и алектромонтагкных изделий
-- ° -=---
2 (54) ЗЛЕ К ГРОВОЛОНАГ РЕВАТЕЛЬ
Изобретение относится к электронагревателям (электрокотлам) для систем отопления и горячего водоснабжения.
Известны электронагреватели для систем отопления и горячего водоснабжения с размещенными внутри электродами в виде многопластинчатого пакета. Вода в них нагревается при прохождении электрическо- го тока через нее, как через омическое то сопротивление.
Мощность электронагревателя при неизменном значении удельного сопротивления воды определяется в зависимости от величины зазора между электродами и от коли- 1к чества электродов в пакете. Вместе с тем для различных зон Советского Союзаудель.ное сопротивление воды изменяется от
1000 ом/см до 20000 ом/см. При постоянстве зазоров и неизменном количест- QQ ве электродов в пакете нагрев воды с удельным сопротивлением, отличным от
1 расчетного, может привести к аварийным ситуациям, вызванным либо превышением допустимой плотности тока в электродах, ) 35 либо невозможностью получения расчетной;
1 м ощности.
Белью изобретения является сохранение номинальной мощности при нагреве воды
l с различным удельным электрическим c:онротивлением.
Для этого электроды в пакете укреплены на подвижных контактах с возможностью их перемещения один относительно другого для установления необходимой величины межэлектродного зазора.
На фиг. 1 изображен описываемый электронагреватель, продольный разрез; на фиг. 2 то же, разрез по А- А на фиг. 1.
ЗлектронагГвватель имеет корпус 1, в котором размещены электроды 2 в виде многопластинчатого лаке га. Между элек гродами 2 предусмотрены зазоры 3 равной величины, в которые входят для регулирования мощности диэлектрические пластины
4, также собранные в пакет и снабженные штоком 5 в качестве элемента привода пакета. В случае отсутствия необходимо468058
3 сти регулирования мощности пакеты с пластинами 4 не ставятся.
Электроды 2 укреплены на токоведущих параллелях 6 с помощью подвижных контактов 7, обеспечивающих возможность перемещения электродов один относительно другого для установления необходимой величины межэлектродного зазора. Фиксация ( контактов в нужном положении осуществ-; ляется с помощью стопорных винтов 8.
Таким образом, один и тот же электронагреватель определенной мощности при изменени и межэлектродных зазоров может быть использован для нагрева воды с
4 широким диапазоном удельного сопротивле.ния.
Предмет изобретения
Электроводонагреватель с электродами в виде многопластинчатого пакета, о т а и ч а ю шийся тем, что, с целью сохранения номинальной мощности при нагреве воды с различным удельным электрическим сопротивлением, электроды в пакете укреплены на подвижных контактах с воз,можностью взаимного относительного перь15 .мещения для установления необходимой величины межэлектр одного зазора.
