Установка для визуального контроля флаконов

Установка для визуального контроля флаконов

Иллюстрации

Показать все

Реферат



с Д;,"Щ,. Ял отена ЧБ „

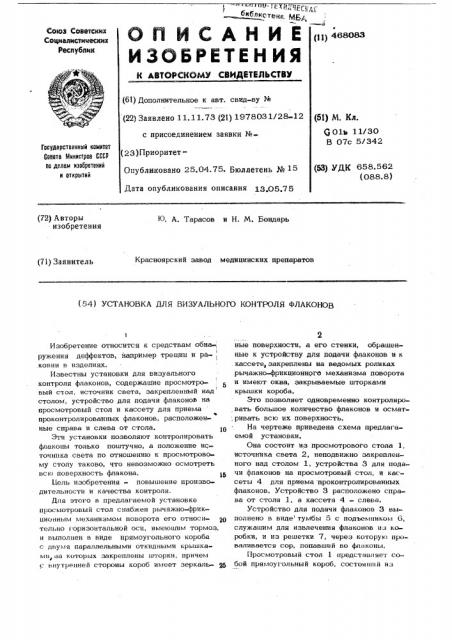

ОП ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К етОРСКОМ СВИДВтЕЛЬСтВЮ

Союз Советеиил

Социалистических

Республик (1Ц 468083 (61) Дополнительное к авт. свид-ву ¹ (22) Заявлено 11. 11.73 (21) 1978031/28-12 (51) М. Кл. (а 01ь 11/30

В 07с 5/342 с присоединением заявки №(23)ПриоритетОпубликовано 25.04.75. Бюллетень № 15

Гасударственный наиитет

Саавта Министрав СССР аа делам изааретений и атнрытий (53) УДК 658.562 (088.8) Дата опубликования описания 13.О5.75 (72) Авторы изобретения

Ю А. Тарасов и H. М. Бондарь

Красноярский завод медицинских препаратов (71) Заявитель (54) УСТАНОВКА ДЛЯ ВИЗУАЛЬНОГО КОНТРОЛЯ ФЛАКОНОВ

Изобретение относится к средствам обна« ружения деффектов, например трещин и ра- ковин в изделиях.

Известны установки для визуального контроля флаконов, содержащие просмотро1 вый стол, источник света, закрепленный над столом, устройство для подачи флаконов на просмотровый стол и кассету для приема с проконтролированных флаконов, расположенные справа и слева от стола. 10

Эти установки позволяют контролировать флаконы только поштучно, а положение иСточннка света по отношению к просмотровому столу таково, что невозможно осмотреть всю поверхность флакона.

Цель изобретения - повышение производительности и качества контроля.

Для этого в предлагаемой установке просмотровый стол снабжен рычажно-фрик« иионным механизмом поворота его относительно т оризонтальной оси, имеющим тормоз, и выполнен в виде прямоугольного короба с двумя параллельными откидными крышками на которых закреплены шторки, причем с внутренней стороны короб имеет зеркаль- 25 ные поверхности, а его стенки, обращенные к устройству для подачи флаконов и к . кассете, закреплены на ведомых роликах рычажно-фрикционного механизма поворота и имеют окна, закрываемые шторками крышки короба.

Это позволяет одновременно контролировать большое количество флаконов и осмат.ривать всю их поверхность.

На чертеже приведена схема предлагаемой установки, Она состоит из просмотрового стола 1, источника света 2, неподвижно закрепленного над столом 1, устройства 3 для подачи флаконов на просмотровый стол, И кассеты 4 для приема проконтролированных флаконов. Устройство 3 расположено справа от стола 1, а кассета 4 — слева.

Устройство для подачи флаконов 3 выполнено в виде тумбы 5 с подъел ником 6, служащим для извлечения флаконов из коробки, и из решетки 7, через которую проваливается сор, попавший во флаконы.

Просмотровый стол 1 представляет собой прямоугольный короб, состояний из

468083 стенок 8 и двух откидных крышек 9 (верхней и нижней). На крышках закреплены шторки 10, перекрывающие окна 11, когда. крышки закрыты. Внутренние поверхности, стенок 8 и крышки 8 - зеркальные. Высота короба соответствует высоте контролируемых флаконов.

Просмотровый стол 1 снабжен рычажнофрикционным механизмом 12, позволяющим устанавливать стол под требуемым углом ® к источнику света 2. Механизм состоит из ведущих 13 и ведомых 14 роликов, связанных с ножной педалью 15 при помощи рычагов 16. Механизм 12 имеет фрикционный тормоз 17, позволяющий фиксировать стол в любом положении. Фиксатор 18 служит для установки стола 1 в горизонтальное положение, Коробку с ф»аконами помешают. на тумбу 5 и при помощи подъемника 6 извлекают из нее один ряд флаконов, после чего сдвиг«н>т их по решетке 7 в рабочую зону прос).1от))свого стола 1. В это время нижняя крышка 9 закрыта, а ее шторка перекрывает окно 11, во избежание попадания непроверенных флаконов в кассету 4. Флаконы . поступают на стол горлышками вниз. После заполнения рабочей зоны стола нажимают н» леда>и 15 и поворачивают стол на требуемый угол, обеспечивающий преломление

< веты во флаконах. Затем фиксируют стол 1 тормозом 17. Отражение света от внутрен»их поверхностей стенок и крышек способсчвует выявлению дефектов на боковых и до«»ых поверхностях флаконов.

ill>c>ie извлечения бракованных флаконов

ы: хнюн> крышку 9 опускают, закрывая ш:) аркой l 0 окно и исключая выпадение флаконов во время поворачивания стола на

180о. Теперь флаконы располагаются на .столе горлышками вверх. Нижнюю крышку 9. которая оказалась вверху открывают и отбраковывают флакойы с дефектами горлышка. После этого стол устанавливают в горизонтальное положение и сдвигают через открытое окно 11 грдные флаконы в кассету 4. Опять закрывают крышку и поворачивают стол на 180, устанавливая его в о исходное положение для приема очередной партии флаконов.

Предмет изобретения

Установка для визуального контроля флаконов, содержащая .просмотровый стол, источник света, закрепленный над столом, устройство для подачи флаконов на просмотровый стол и кассету для приема проконтролированных флаконов, расположенные справа и слева от стола, о т л и ч а ю щ а яс я тем, что, с целью повышения производительцости и качества контроля, просмотровый стол снабжен рычажно-фрикционным механизмом поворота его относительно го- ризонтальной оси, имеющим тормоз, и выполнен в виде прямоугольного короба с двумя параллельными откидными крышками, на которых закреплены шторки, причем с внутренней стороны короб имеет зеркаль-. ные поверхности, а его стенки, обращенные к устройству для подачи флаконов и к кассете, закреплены на ведомых роликах рычажно-фрикционного механизма поворота и имеют окна, закрываемые шторками крышек короба,
