Реферат

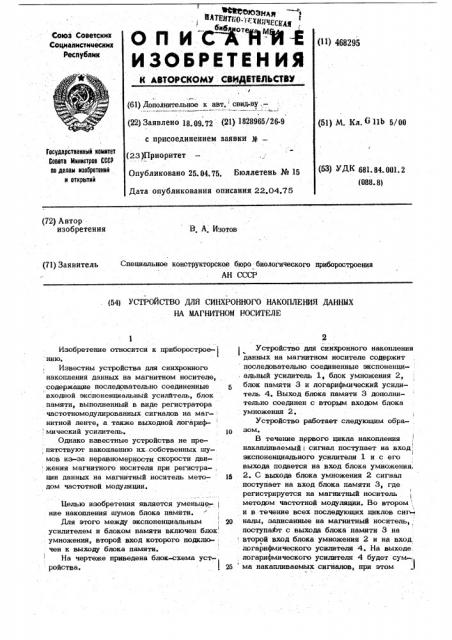

Союз Советских

Социалистииеских

Республик (11) 468295

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву,—. (51) М. Кл. lib 5/00 (22) Заявлено 18 pg 72 (21) 1828965!26-9 с присоединением заявки g

Гасударствеииый IcoHNTBT

Совета Миииотрав СССР ео делам изооретеиий и открытий (23)Приоритет

Опубликовано 25.04.75. Бюллетень № 15 (53) УДК 681.84.001.2

{088. 81

Дата опубликования описания 22.04.75 (72) Автор изобретения

B. A. Изотов (71) Заявитель Специальное конструкторское бюро биологического приборостроения

АН СССР

{54) УСТРОЙСТВО ДЛЯ СИНХРОННОГО НАКОПЛЕНИЯ ДАННЫХ

НА MAI HNTHOM НОСИТЕЛЕ

Изобретение относится к приборострое- l нию.

Известны устройства для синхронного накопления данных на магнитном носителе, содержащие последовательно соединенные входной экспоненциальный усилйтель, блок памяти, выполненный в виде регистратора частотномодулированных сигналов на магнитной ленте, а также выходной логариф мический усилитель.

Однако известные устройства не препятствуют накоплению их..собственных шумов из-за неравномерности скорости дви жения магнитного носителя при регистра-,. ции данных на магнитный носитель методом частотной модуляции.

Целью изобретения является уменьчт ь- ние накопления шумов блока памяти.

Для этого между экспоненциальным усилителем и блоком памяти включен блок, умножения, второй вход которого подклю-: чен к выходу блока памяти.

На чертеже приведена блок-схема устройства.

Устройство для синхронного накопления данных на магнитном носителе содержит последовательно соединенные экспоненци. альный усилитель 1, блок умножения 2, блок памяти 3 и логарифмический усилитель 4. Выход блока памяти 3 дополнительно соединен с вторым входом блока умножения 2, 1

Устройство работает следующим обра1о зом.

В течение первого цикла накопления накапливаемый i сигнал поступает на вход;

1 экспоненциального усилителя 1 и с его выхода подается на вход блока умножения.

15 2. С выхода блока умножения 2 сигнал поступает на вход блока памяти 3, где регистрируется на магнитный носитель методом частотной модуляции. Во втором ; и в течение всех последующих циклов curgp налы, записанные на магнитный носитель, поступают с выхода блока памяти 3 на второй вход блока умножения 2 и на вход, логарифмического усилителя 4. На выходе логарифмического усилителя 4 будет сум-;

25 Ma накапливаемых сигналов, при этом

468295 . .оп ави сель:k. l у инком

l iкак оР д.;1инько,ский1ех1>е)! }l Ханаева 1 оРРек оР /1,Ьрахиина

Заказ gag 1!ЗЛ. М 6 1. яра < tj48

Подписное

11ll1lllllll 1осуларстBrtliloio коыитс л Сове а Министров ((СР

iio леля а1 изо01ытениЙ ii Отк1)итиЙ

Москва, 1И035, Рауи1скав ваб., 4P (1релириятие «11атеит», Москва, l 59, Вор каковская иаб, 24

3 ошибка из-за неравномерности движения. магнитного носителя не будет накапливать: ся и останется равной погрешности одного цикла записи - воспроизведения.

Предмет изобретения

Устройство для синхронного накопления данных на магнитном носителе, содержащее последовательно соединенные 10 входной экспоненциальный усилитель, блок памяти, вйполненный в виде регистра- тора частотномодулированный сигналов на магнитной ленте, а также выходной логариф-

/ мический усилитель, о т л и ч а. ю щ е е-, : с я . тем, что, с целью уменьшения накопления шумов блока памяти, между экспоненциальным усилителем и блоком памяти включен блок умножения, второй вход которого подключен к выходу блока памяти.
