Реферат



Союз Советских

Социалистииеских

Республик

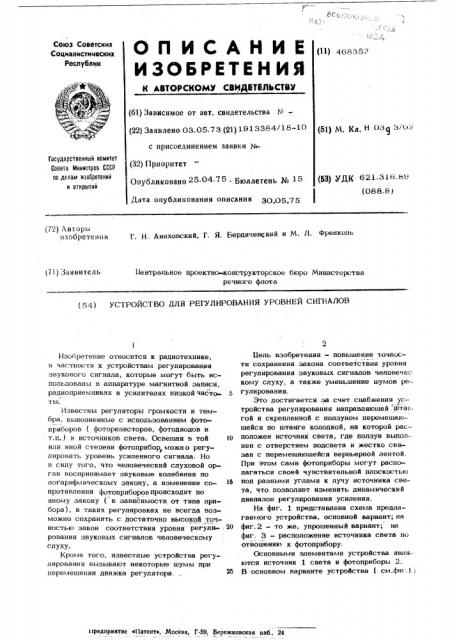

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 468352 (61) Зависимое от авт. свидетельства N " "(22) Заявлено 03.05.73 (21) 1913384/18-10 (51) М. Кл. H 03 3 <.)< с присоединением заявки И

Гасударственный квинтет

Савета Менистраа СССР па делам иаааретеннй н аткрытий (32) Приоритет

Опубликовано 25 04 75 - Бюллетень № 15

Дата опубликования описания 3О О5 75 (63) УДК 621 31 8"" (088,8 г (72) Авторы изобретении Г, Н, Аниховский, Г. Я. Бердичевский и М. Л. Френкель (71) Заявитель центральное проектно-конструкторское бюро Министерства речного флота (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ УРОВНЕЙ СИГНАЛОВ

1гредприятие <Патент», Москва, Г-б9, Бережковская наб„24

Изобретение относится к радиотехнике, в частности к устройствам регулирования звукового сигнала, которые могут быть использованы в аппаратуре магнитной записи, радиоприемниках и усилителях низкой часто б ты.

Известны регуляторы громкости и тембра, выполненные с использованием фотоприборов { фоторезисторов, фотодиодов и т.п.} и источников света. Освешая в той или иной степени фотоприбор можно peryI лиронать уровень усиленного сигнала. Но в силу того, что человеческий слуховой орган воспринимает звуковые колебания по логарифмическому Закоиу, а изменение сопротивления фотоприборовпроисходит по иному закону (в зависимости от типа прибора), в таких регулировках не всегда возможно сохранить с достаточно высокой .точностью закон соответствия уровня регули- .20 рования звуковых сигналов человеческому слуху.

Кроме того, известные устройства регулирования вызывают некоторые шумы при перемещении движка регулятора.

11ель изобретения — повышение точности сохранения закона соответствия уровня регулирования звуковых сигналов человеческому слуху, а также уменьшение шумов регулирования.

Это достигается за счет снабжения устройства регулирования направляюшей . ать :" гой и скрепленной с ползуном перемешаюшейся по штанге колодкой, на которой расположен источник света, где ползун выполнен с отверстием подсвета и жестко связан с перемешаюшейся верньерной лентой.

При етом сами фотоприборы могут располагаться своей чувствительной плоскостью под разными углами к лучу источника света, что позволяет изменять динамический диапазон регулирования усиления.

На фиг. 1 представлена схема предлагаемого устройства, основной вариант; на фиг.2 — то же, упрошенный вариант; на фиг. 3 — расположение источника света по отйошению к фотоприбору.

Основными элементами устройства явля-ются источник 1 света и фотоприборы 2.

В основном варианте устройства (см.фш.};

Ф

Союз Советских

Социалистических

Республик

О П И С А Н И Е (ll) ......

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ .СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 18.09.7 (21) 1829796/26-9 (51) М. Кл. Н 031т 7/00 с присоединением заявки

Государстеенный комитет

Совета Министроа СССР по делам изобретений и отнятий (23)Г1риоритет

Опубликовано 2g 04 7g Бюллетень Х (53) V jI,K 621.372.54 (088.8) Дата опубликования описания 3О.ОG 75

И. Ф. Ротарь, Л, Б. Кац, А, А, Солопов, М. С. Бондаренко и В. И, Чапайкин (72) Авторы изобретения (71) Заявитель (54) ПЬЕЗОКЕРАМИЧЕСКИЙ ФИЛЬТР

Изобретение относится к радиоэлектронике и может быть использовано в аппаратуре различного назначения.

Известны конструкции пьезокерамических фильтров, выполненных по лестничным схемам с использованием пьезоэлементов, размешаемых в отдельных ячейках корпуса или в общем корпусе из изоляционного материала.

Однако в известных конструкциях ограничение пьезоэлементов в продольном направлении (перпендикулярном оси пье-. зоэлементов) осушествляется за счет внутренних стенок ячеек корпуса, в которых данные пьезоэлементы размещаются что снижает устойчивость фильтров к механическим воздействиям и приводит к изменениям электрических параметров.

Целью изобретения является повышение устойчивости к воздействию механических нагрузок и уменьшение паразитных связей между входом и выходом фильтра.

Для этого установочные платы, контактные шайбы и пьезоэлементы снабжены отверстиями и нанизаны на диэлектрическую нить, которая закреплена в крайних установочных платах.

На чертеже приведена конструкции фильтра.

Пьезокерамический фильтр содержит корпус 1, на котором устанавливается сборка фильтрц причем ее основой является одна из крайних установочных плат, например 2, s которую армируются шты1О ри 3, 4, используемые в качестве направляющих при сборке и обеспечиваюшие механические соединения всех элементов после сборки.

На диэлектрическую нить 5, предва15 рительно закрепленную с наружной стороны крайней установочной платы 2 с помощью обжимной втулки 6 последовательно нанизаны все элементы первого

Г- образного звена: контактные шайбы

20 7, 8, пьезоэлементы последовательного ипараллельного плеча 9, 10, контактная шайба с отводом 11 и промежуточная установочны плата 12.

Аналогичным образом производится

25 сборка элементов всех послецуюших
