Реферат



Союз Советских

Социалистических

Республик

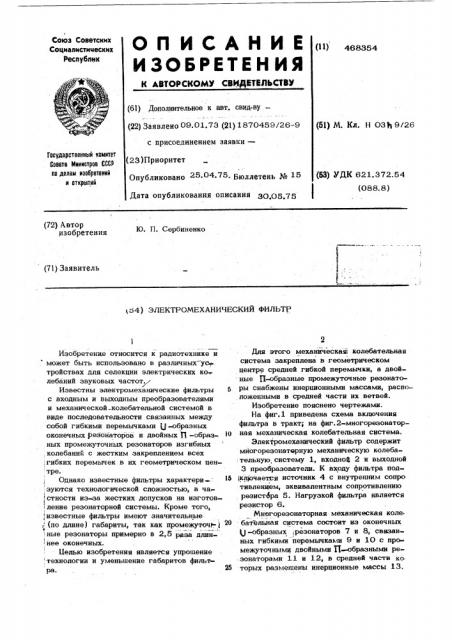

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 468354 (61) Дополнительное к авт. свид-ву— (22) Заивлено 09.01.73 (21) 1870459/26 — 9 с присоединением заявки—

Гасударственный комитет

Совета Министров СССР оо делам нэооретеннй и открытий (23)Приоритет

Опубликовано 25 04 75. бюллетень № 15

Лата опубликования 0»<»» 3О,О5.75 (53) УДК 621,372.54 (088. 8) (72) Автор изобретения

Ю. П. Сербиненко (71) Заявитель

<54) ЭЛЕКТРОМЕХАНИЧЕСКИЙ ФИЛЬТ

Для этого механическая; колебательная система закреплена в геометрическом центре средней гибкой перемычки, а двой ные Д-образные промежуточные резонаторы снабжены инерционными массами, расположенными в средней части их ветвей.

Изобретение пояснено чертежами.

На фиг,1 приведена схема включения фильтра в тракт; на фиг.2-многорезонаторная механическая колебательная система.

Электромеханический фильтр содержит мйогореэонатерную механическую колебательную систему 1, входной 2 и выходной

3 преобразователи. К входу фильтра под(клгочается источник 4 с внутренним сопро тивлением, эквивалентным сопротивлению резистора 5. Нагрузкой фильтра является резистор 6.

Многорезонаторная механическая колебательная система состоит иэ оконечных (-образных ;резонаторов 7 и 8, связанных гибкими перемычками 9 и 10 с промежуточными двойными Д-образными резонаторами 1.1 н 12, в средней части ка. торых размешены инерционные массы 13.

Изобретение относится к радиотехнике и может быть использовано в различных ус,тройствах для селекции электрических ко лебаний звуковых частот..

Известны электромеханические фильтры а с входным и выходным преобразователями и механической колебательной системой в виде последовательности связанных между собой гибкими перемычками Ц-образных оконечных гезонаторов и двойных П -образ- г0 ных промежуточных резонаторов изгибных колебаний с жестким закреплением всех .гибких перемычек в их геометрическом цен тре.

Однако известные фильтры характеризуются технологической сложностью, в ча

„ стности из-аа жестких допусков на изготовI ление резонаторной системы, Кроме того, ;. известные фильтры имеют значительные, (по длине) габариты, так как промежуточ г 0 ные резонаторы примерно в 2,5 p@aa длин1 нее оконечных.

Белью изобретения является упрошение технологии и уменьшение габаритов фильм ра.

25 (51) М. Кл. Н ОЗ т 9)26

468354

Инерционные массы позволяют значительно . (в 3.,2 - 2 раза) сократить длину двойных

Д-образных резонаторов. Кроме того, уменьшение этих масс, например спиливанпем,. позволяет увеличивать частоту Побразных резонаторов, т.е появляется возможность двусторонней регулировки частоты этих резонаторов.

Кроме того, фильтр содержит также . среднюю гибкую перемычку 14, снабженную пазом, в который входит выступ,. выполнен» ный в основании фильтра.

Фильтр работает следующим образом..

При подаче на входной преобразователь

2 от источника 4 напряжения с частотой, находящейся в полосе пропускания фильтра, в механической колебательной системе 1 распространяются поперечные колебания.

Поперечные колебания оконечного резонатора 8 индуцируют переменную э.д.с в выходном преобразователе 3, благодаря чему в резисторе 6 выделяется полезный сигнал

При изменении частоты входного сигнала за пределы полосы пронускания благодаря высокой добротности механической колебательной системы мощность, выделяемая в нагрузке, быстро уменьшается.

Предмет изобретения

Электромеханический фильтр, содержащий механическую колебательную систему, щ выполненную в виде связанных между собой гибкими перемычками 1J-образных оконечных резонаторов и двойных П вЂ” образных промежуточных резонаторов с изгибными колебаниями, входной и выходной преобрад5 зователи, о т л и ч а ю ш и и с я тем, что, с целью упрощения технологии изготовления и уменьшения габаритов фильтра, механическая колебательная система закреплена в геометрическом центре средней гибкой перемычки, а двойные П-образные промежуточные резонаторы снабжены иле а ционными массами, расположенными B средней части их ветвей. (:оставитель р Д ован
