Устройство для полуавтоматической сварки
Иллюстрации
Реферат

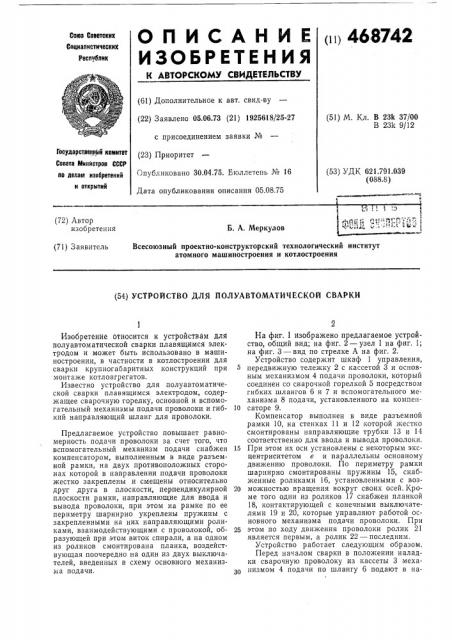

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пп 468742
Союз Советских
Социалистических
Реслнблик (61) Дополнительное к авт. свид-ву (22) Заявлено 05.06.73 (21) 1925618/25-27 с присоединением заявки № (23) Приоритет
Опубликовано 30.04.75. Бюллетень № 16
Дата опубликования описания 05.08.75 (51) М. Кл. В 23k 37/00
В 23k 9/12
Государстеенрь и комитет
Совета Министров СССР ло делам изобретений и открытий (53) УДК 621,791.039 (088.8) (72) Автор изобретения
Б. А, Меркулов (71) Заявитель
Всесоюзный проектно-конструкторский технологический институт атомного машиностроения и котлостроения (54) УСТРОЙСТВО ДЛЯ ПОЛУАВТОМАТИЧЕСКОЙ СВАРКИ
Изобретенйе относится к устройствам для полуавтоматической сварки плавящимся электродом и может быть использовано в машиностроении, в частности в котлостроении для сварки крупногабаритных конструкций при монтаже котлоагрегатов.
Известно устройство для полуавтоматической сварки плавящимся электродом, содержащее сварочную горелку, основной и вспомогательный механизмы подачи проволоки и гибкий направляющий шланг для проволоки.
Предлагаемое устройство повышает равномерность подачи проволоки за счет того, что вспомогательный механизм подачи снабжен компенсатором, выполненным в виде разъемной рамки, на двух противоположных сторонах которой в направлении подачи проволоки жестко закреплены и смещены относительно друг друга в плоскости, перпендикулярной плоскости рамки, направляющие для ввода и вывода проволоки, при этом на рамке по ее периметру шарнирно укреплены пружины с закрепленными на них направляющими роликами, взаимодействующими с проволокой, образующей при этом виток спирали, а на одном из роликов смонтирована планка, воздействующая поочередно на один из двух выключателей, введенных в схему основного механизма подачи.
На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — узел 1 на фиг. 1; на фиг. 3 — вид по стрелке А на фиг, 2.
Устройство содержит шкаф 1 управления, 5 передвижную тележку 2 с кассетой 3 и основным механизмом 4 подачи проволоки, который соединен со сварочной горелкой 5 посредством гибких шлангов 6 и 7 и вспомогательного механизма 8 подачи, установленного на компен10 саторе 9.
Компенсатор выполнен в виде разъемной рамки 10, на стенках 11 и 12 которой жестко смонтированы направляющие трубки 13 и 14 соответственно для ввода и вывода проволоки.
15 При этом их оси установлены с некоторым эксцентриситетом е и параллельны основному движению проволоки. По периметру рамки шарнирно смонтированы пружины 15, снабженные роликами 16, установленными с воз20 можностью вращения вокруг своих осей. Кроме того один из роликов 17 снабжен планкой
18, контактирующей с конечными выключателями 19 и 20, которые управляют работой основного механизма подачи проволоки. При
25 этом по ходу движения проволоки ролик 21 является первым, а ролик 22 — последним.
Устройство работает следующим образом.
Перед началом сварки в положении наладки сварочную проволоку из кассеты 3 механизмом 4 подачи по шлангу 6 подают в на468742
3 правляющую трубку 13 компенсатора 9. Проволока, проходя через ролики, начиная вход с ролика 21 и выходя из ролика 22, образует один виток спирали, шаг которой определен эксцентриситетом е. При этом виток растянут пружинами 15. Далее через направляющую трубку 14, механизм 8 подачи проволока по шлангу 7 поступает в горелку 5.
При растянутой петле спирали ролик 17 с планкой 18 занимает крайнее положение (см, фиг. 2), и планка нажимает на конечный выключатель 19, который размыкает цепь питания электродвигателя механизма 4 подачи.
Для выполнения сварки скорость подачи проволоки механизма 4 выбирают несколько ббльшей, чем скорость подачи механизма 8.
Включением горелки 5 включается электродвигатель механизма 8 подачи, и проволока из компенсатора 9 по шлангу 7 через горелку 5 подается в зону сварки, По мере сгорания проволоки петля в компенсаторе уменьшается и растягивает пружины 15,при этом планка 18 отпускает конечный выключатель 19, который подготавливает включение механизма 4. При дальнейшем сокращении петли планка 18 нажимает на конечный выключатель 20, который включает механизм 4, и проволока начинает поступать в компенсатор 9. Пружины 15 растягивают петли проволоки и способствуют ее натяжению в шланге 7. Так как механизм 4 подачи обеспечивает ббльшую скорость подачи, чем механизм 8, то петля, увеличиваясь, включит посредством планки 18 конечный выключатель
19, включающий механизм 4.
Таким образом, при непрерывной работе механизма 8 подачи циклы изменения петли из проволоки в компенсаторе 9 будут повторяться, не прекращая процесса сварки.
Предмет изобретения
Устройство для полуавтоматической сварки плавящимся электродом, содержащее сварочную горелку, основной и вспомогательный механизмы подачи проволоки и гибкий направ15 ляющий шланг для проволоки, о т л и ч а ющееся тем, что, с целью повышения равномерности подачи проволоки, вспомогательный механизм подачи снабжен компенсатором, выполненным в виде разъемной рамки, на двух
20 противоположных сторонах которой в направлении подачи проволоки жестко закреплены и смещены относительно друг друга в плоскости, перпендикулярной плоскости рамки, направляющие для ввода и вывода проволоки, 25 при этом на рамке по ее периметру шарнирно укреплены пружины с закрепленными на них направляющими роликами, взаимодействующими с проволокой, образующей при этом виток спирали, а на одном из роликов смонтирована планка, воздействующая поочередно на один из двух выключателей, введенных в схему основного механизма подачи.
468742
Узел 2
12
1б
75 виРА
Фиг 3
Составитель Р. Макеева
Техред 3. Тараненко
Корректор Л. Котова
Редактор Н. Суханова
Типография, пр. Сапунова, 2
Заказ 1622/7 Изд. № 1469 Тираж 1061 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
