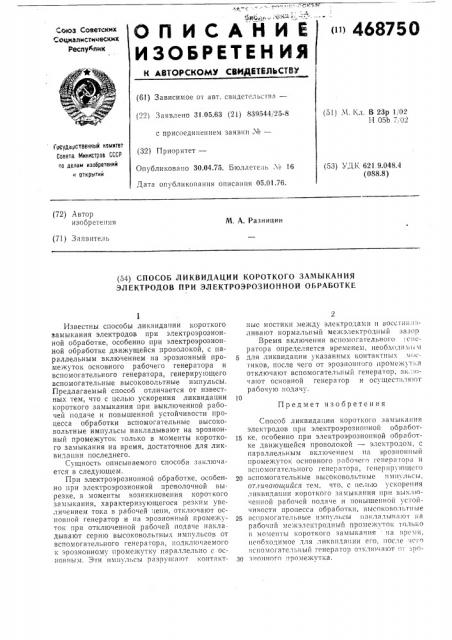

11) 468750

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМХ СВИДЕТЕЛЬСТВУ

<.".«жьз Советских

Социалистимескитс

Распутин (61) Зависимое от авт. свидетельствя— (22) Заявлено 31.05.63 (21) 839544, 25-8 с присоединением заявки №вЂ” (32) Приоритет—

Опубликовано 30.04.75. Бюллете1ь Л 16

Дата опубликования описания 05.01,76. (51) М. Кл. В 23р 1, 02

Н 05b 7,02

Государственно!й комитет

Совета Министров СССР оо делам изобретений н открытий (53) УДК 621 9 048 4 (088.8) (72) Автор изобретения

М. А. Разницин (71) Заявитель (54) СПОСОБ ЛИКВИДАЦИИ КОРОТКО1О ЗАМЫКАНИЯ

ЭЛЕКТРОДОВ ПРИ ЭЛЕКТРОЭРОЗИОННОЙ ОБРАБОТКЕ

Предмет изобретения

Известны способы ликвидации короткого замыкания электродов при электроэрозионной обработке, особенно при электроэрозионной обработке движущейся проволокой, с параллельным включением на эрозионный IlpOмежуток основного рабочего генератора и вспомогательного генератора, генериру!ощего вспомогательные высоковольтные импульсы.

Предлагаемый способ отличается от известных тем, что с целью ускорения ликвидации короткого замыкания при выкопоченной рабочей подаче и повышенной устойчивости процесса обработки вспомогательные высоковольтные импульсы накладывают на эрозионный промежуток только в моменты короткого замыкания на время, достаточное для ликвидации последнего.

Сущность описываемого способа заключается в следующем.

При электроэрозионной обработке, особенно ири электроэрозионной проволочной вырезке, в моменты возникновения короткого замыкания, характеризующегося резким увеличением тока в рабочей;!еии, отключают основной генератор и иа эрозионный промежуток при отключенной рабочей подаче накладывают серию высоковольтных импульсов от вспомогательного генератора, подключаемого к эрозионному проме>«утку параллельно с основным. Эти импульсы рязрушя!От контяктные мостики мезкду электродав!1! и восст lii:!вливаlот нормальиыЙ межэ1< I

Время включения вспомогательного гс1!оратора определяется временем, необходимь и

5 для ликвидации указанных контактных м< сгиков, после чего от эрозиониого иромежут«я отключают вспомогательный генератор, в«,—.:

Способ ликвидации короткого замыкания электродов при электроэро".èîilíoé обработ15 ке, особенно при электроэрозионной обработке движущейся проволокой — элс«тродом, с параллельным включением ия эрозиониый промежуток основного рабочего генератора и вспомогательного генератора, генерирующего

20 вспомогательные высоковольтные импульсы. отлича!Ои<ийся тем, что, с целью ускорения ликвидации короткого замьи<яния ири вы«лючеииой рабочей подаче и повышенной устойчивости процесса обработки, в!>1Соково7!.ти1.!е

25 всиомогате 7 ье!ь!е из!и1 л ьсы 110 «, я 7 ьи1л !01 ил рабочий мсжэлсктродиый промежуток только в момс1ггы короткого замыкания ия врсмя, необходимое для ликвидации его, после чего всиомогяте,и,ный генератор от«тючяют Ог эрозиониого промежутка.
