Реферат



Класс11 4, 10

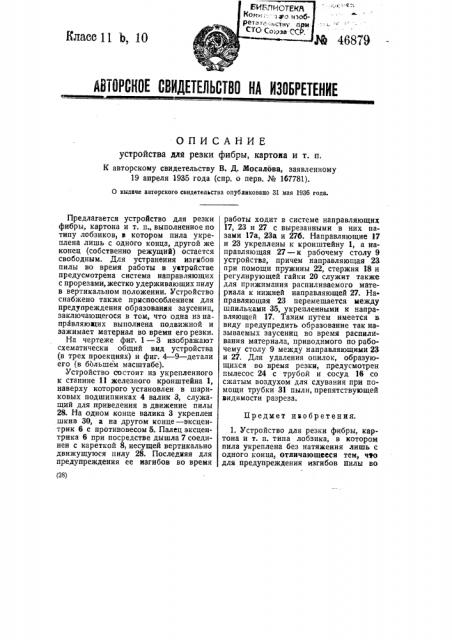

АВТОРСНОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ устройства для резки фибры, картоиа и т. и.

К авторскому свидетельству В. Д. Мосалова, заявленному

19 апреля 1935 года (спр. о перв. № 167781).

0 выдаче авторского свидетельства опубликовано 31 мая 1936 года.

Предмет изобретения. (28) Предлагается устройство для резки фибры, картона и т. п., выполненное по типу лобзиков, в котором пила укреплена лишь с одного конца, другой же конец (собственно режущий) остается свободным. Для устранения изгибов пилы во время работы в уатройстве предусмотрена система направляющих с прорезами, жестко удерживающих пилу в вертикальном положении. Устройство снабжено также прыспособлением для предупреждения образования заусениц, заключающегося в том, что одна из напрйвляю цих выполнена подвижной и зажимает материал во время егорезки.

На чертеже фиг. 1 — 3 изображают схематически общий вид устройства (в трех проекциях) и фиг. 4 — 9 — детали его (в большем масштабе).

Устройство состоит из укрепленного к станине 11 железного кронштейна 1, наверху которого установлен в шариковых подшипниках 4 валик 3, служащий для приведения в движение пилы

28. На одном конце валика 3 укреплен шкив 30, а на другом конце — эксцентрик 6 с противовесом 5. Палец эксцентрика 6 при посредстве дышла 7 соединен с кареткой 8, несущей вертикально движущуюся пилу 28. Последяяя для предупреждения ее изгибов во время

< b "*гг гОТЕКЯ

Ка ; г ." "i лг а глоб

Рета Tc .; < ("ù ггрмЯ 46879 работы ходит в системе направляющих

17, 23 и 27 с вырезанными в них пазами 17а, 23а и 276. Направляющие 17 и 23 укреплены к кронштейну 1, а направляющая 27 — к рабочему столу 9 устройства, причем направляющая 23 при помощи пружины 22, стержня 18 и регулирующей гайки 20 служит также для прижимания распиливаемого материала к нижней направляющей 27. Íàправляющая 23 перемещается между шпильками 35, укрепленными к направляющей 17. Таяим путем имеется в виду предупредить образование так называемых заусениц во время распиливания материала, приводимого по рабочему столу 9 между направляющими 23 и 27. Для удаления опилок, образующихся во время резки, предусмотрен пылесос 24 с трубой и сосуд 16 со сжатым воздухом для сдувания при помощи трубки 31 пыли, препятствующей видимости разреза.

1. Устройство для резки фибры, картона и т. п. типа лобзика, в котором пила укреплена без натяжения лишь с одного конца, отличающееся тем, ч о для предупреждения изгибов пилы во время работы слчжит система напРавляющих 17, 23 и 27 с прорезанными в них пазами 17а, 23а и 27б, удерживающими пилу с надлежащей жесткостью в требуемом вертикальном положении.

2. 11ри мащине по п. 1 приспособление для предупреждения образования, так называемых „заусениц, т. е, надлома захваченных зубцами пилы наружных ничем не прижатых частиц материала, отличающееся тем, что направляющая 23 выполнена подвижной и предназначена при помощи пружины 22, стержня 18 и регулирующей гайки 20 для зажимания материала во время его резки между укрепленной к рабочему столу 9 направляющей 27 и направляi ющей 23.

Б авторскому оввдетельству В. Д. Мосалова М 46879 Фиг.4
