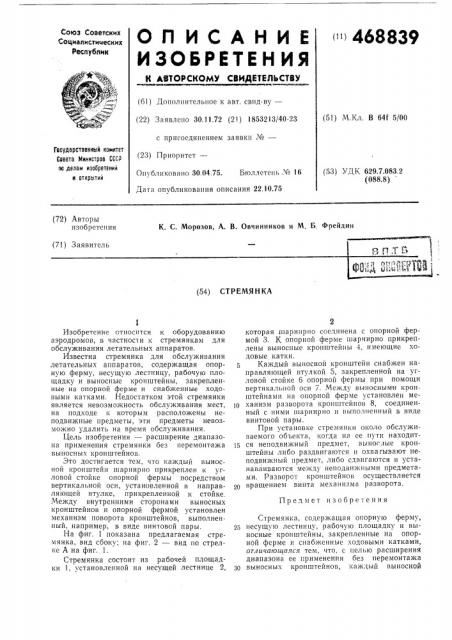

Союз Советских

Социалистических

Республик (11)

М306РЕТЕ Н ИЯ

g авторскому сиидетельств (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.11.72 (21) 1853213/40-23 с присоединением заявки Ме— (23) Приоритет—

Опубликовано 30.04.75. Бюллетень Лсз 16 (51) М.Кл. В 64f 5/00

Гасударственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 629.7.083.2 (088.8) Дата опубликования описания 22.10.75 (72) Авторы изобретения

К. С. Морозов, А. В. Овчинников и M. Б, Фрейдин (71) Заявитель (54) СТР ЕМЯ Н КА

Изобретение относится к оборудованию аэродромов, в частности к стремянкам для обслуживания летательных аппаратов.

Известна стремянка для обслуживания летательных аппаратов, содержащая опорную ферму, несущую лестницу. рабочую площадку и выносные кронштейны, закрепленные на опорной ферме и снабженные ходовыми катками. Недостатком этой стремянки является невозможность обслуживания мест, на подходе к которым расположены неподвижные предметы, эти предметы невозможно удалить на время обслуживания, Цель изобретения — расширение диапазона применения стремянки без перемонтажа выносных кронштейнов.

Зто достигается тем, что каждый выносной кронштейн шарнирно прикреплен к угловой стойке опорной фермы посредством вертикальной оси, установленной в направляющей втулке, прикрепленной к стойке.

Между внутренними сторонами выносных кронштейнов и опорной фермой установлен механизм поворота кронштейнов, выпо,чненный, например, в виде винтовой пары.

На фиг. 1 показана предлагаемая стремянка, вид сбоку; на фиг. 2 — вид по стрелке А на фиг. 1.

Стремянка состоит из рабочей площадки 1, установленной на несущей лестнице 2, 2 которая шарнирно соединена с опорной фермой 3. К опорной ферме шарнирно прикреплены выносные кронштейны 4, имеющие ходовые катки.

Каждый выносной кронштейн снабжен направляющей втулкой 5, закрепленной на угловой стойке 6 опорной фермы при помощи вертикальной оси 7. Между выносными кронштейнами на опорной ферме установлен ме1р ханизм разворота кронштейнов 8, соединенный с ними шарнирно и выполненный в виде винтовой пары.

При установке стремянки около обслуживаемого объекта, когда на ее пути находится неподвижный предмет, выносные кронштейны либо раздвигаются и охвагывают неподвижный предмет, либо сдвигаются и устанавливаются между неподвижными предметами. Разворот кронштейнов осуществляется вращением винта механизма разворота.

Предмет изобретения

Стремянка, содержащая опорную ферму, 2; несущую лестницу, рабочую площадку и выносные кронштейны, закрепленные на опорной ферме н снабженные ходовыми катками, отличающаяся тем, что, с целью расширения диапазона ее применения без перемонтажа зр выносных кронштейнов, каждын выносной

468839

3 кронштейн шарнирно прикреплен к угловой стойке опорной фермы посредством вертикальной оси, установленной в направляющей втулке, прикрепленной к указанной стойке, а между внутренними сторонами выносных кронштейнов и опорной фермой установлен механизм поворота кронштейнов, выполненный, например, в виде винтовой пары.

468839
