Способ удаления запаха и кислотности у синтетического каучука "совпрена"

Способ удаления запаха и кислотности у синтетического каучука "совпрена"

Иллюстрации

Показать все

Реферат

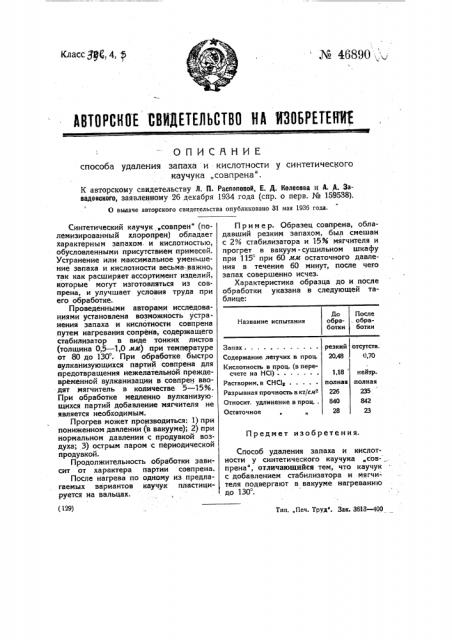

АВТОгСНО Е СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕН ИЕ

ОПИСЙНИЕ способа удаления запаха и - кислотности у синтетического каучука „совпрена".

К авторскому свидетельству Л. П. Распоповой, Е. Д. Колесова и А. А. Завадовсного, заявленному 26 декабря 1934 года (спр. о перв. No 159538).

О выдаче авторского свидетельства опубликовано 31 мая 1936 года.

После .. обработки

Ао обработки

Название испытания

Запах . отсутств.

0,70 резкий

20,48

Содержание, летучих в проц.

Кислотность в проц. (в пересчете на HCl) .

Растворим, в СНС!а

Разрывная прочность в ка смз

Относит. удлинение в проц..

Остаточное нейтр. полная

235

842

1,18 полная

226

Предмет изобретения. (129) Тип.. Печ. Труд". Зак. 3613 — 400

Синтетический каучук „совпрен" (полемизированный хлоропрен) обладает характерным запахом- и кислотностью, обусловленными присутствием примесей.

Устранение или максимальное уменьшение запаха и кислотности весьма-важно, так как расширяет ассортимент изделий, которые могут изготовляться из совпрена, и улучшает условия труда при

его обработке.

Проведенными авторами исследованиями установлена возможность устранения запаха и кислотности совпрена путем нагревания сопрена, содержащего стабилизатор в виде тонких листов (толщина 0,5 — 1,0 мм) при температуре от 80 до 130 . При обработке быстро вулканизующихся партий совпрена для предотвращения нежелательной преждевременной вулканизации в совпрен вводят мягчитель в количестве 5 — 15%.

При обработке медленно вулканизующихся партий добавление мягчителя не является необходимым.

Прогрев может производиться: 1) при пониженном давлении (Ь вакууме); 2) при нормальном давлении с продувкой воздуха; 3) острым паром с периодической продувкой.

Продолжительность обработки зависит от характера партии совпрена.

После нагрева по одному из предлагаемых вариантов каучук пластицируется на вальцах.

Пример. Образец совпрена, обладавший резким запахом, был смешан с 2% стабилизатора и 15Уо мягчителя и прогрет в вакуум - сушильном шкафу при 115 при 60 мм остаточного давления в течение 60 минут, после чего запах совершенно исчез.

Характеристика образца до и после обработки указана в следующей таблице:

Способ удаления запаха и кислотности у синтетического каучука „сов- .... прена", отличающийся тем, что каучук с добавлением стабилизатора и мягчителя подвергают в вакууме нагреванию до 130 .
