РТЕ

ВСЕСОКЕИАЯ

11Г1:О.

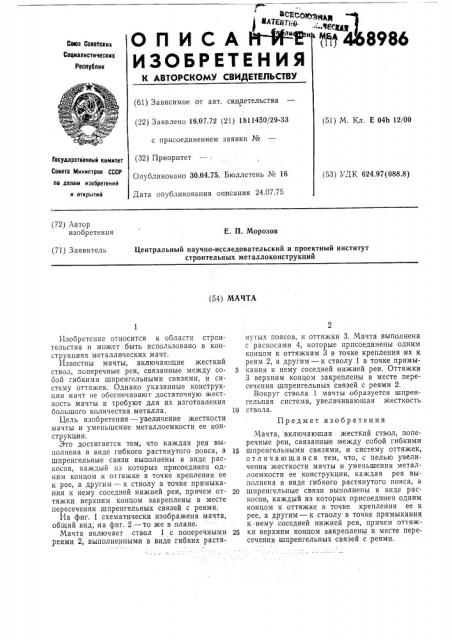

О П И С А И ИИ- "Р"

ИЗОБРЕТЕНИЯ

35) 2i8986

Союз Саветсккк

Социалистнческкх

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 19.07.72 (21) 1811450/29-33 с присоединением заявки № (32) Приоритет

Опубликовано 30.04.75. Бюллетень № 16

Дата опубликования описания 24.07.75 (51) М. Кл. Е 04h 12/00

Государственный комитет

Совета Министров СССР (53) УДК 624.97(088.8) ло делам изобретений н открытий (72) Автор изобретения

Е. П. Морозов (71) Заявитель

Центральный научно-исследовательский и проектный институт строительных металлоконструкций (54) МАЧТА

Предмет изобретения

Изобретение относится к области строительства и может быть использовано в конструкциях металлических мачт.

Известны мачты, включающие жесткий ствол, поперечные реи, связанные между собой гибкими шпренгельными связями, и систему оттяжек. Однако указанные конструкции мачт не обеспечивают достаточную жесткость мачты и требуют для их изготовления большого количества металла.

Цель изобретения — увеличение жесткости мачты и уменьшение металлоемкости ее конструкции.

Это достигается тем, что каждая рея выполнена в виде гибкого растянутого пояса, а шпренгельные связи выполнены в виде раскосов, каждый из которых присоединен одним концом к оттяжке в точке крепления ее к рее, а другим — к стволу в точке примыкания к нему соседней нижней реи, причем оттяжки верхним концом закреплены в месте пересечения шпренгельных связей с реями, На фиг. 1 схематически изображена мачта, общий вид; на фиг. 2 — то же в плане.

Мачта включает ствол 1 с поперечными реями 2, выполненными в виде гибких растянутых поясов, и оттяжки 3. Мачта выполнена с раскосами 4, которые присоединены одним концом к оттяжкам 3 в точке крепления,их к реям 2, а другим — к стволу 1 в точке примы5 кания к нему соседней нижней реи. Оттяжки

3 верхним концом закреплены в месте пересечения шпренгельных связей с реями 2.

Вокруг ствола 1 мачты образуется шпренгельная система, увеличивающая жесткость

10 ствола.

Мачта, включающая жесткий ствол, поперечные реи, связанные между собой гибкими

15 шпренгельными связями,:и систему оттяжек, отличающаяся тем, что, с целью увеличения жесткости мачты и уменьшения металлоемкости ее конструкции, каждая рея выполнена в виде гибкого растянутого пояса, а

20 шпренгельные связи выполнены в виде раскосов, каждый из которых присоединен одним концом к оттяжке в точке крепления ее к рее, а другим — к стволу в точке примыкания к-нему -соседней нижней реи, причем оттяж25 ки верхним концом закреплены в месте пересечения шпренгельных связей с реями.
