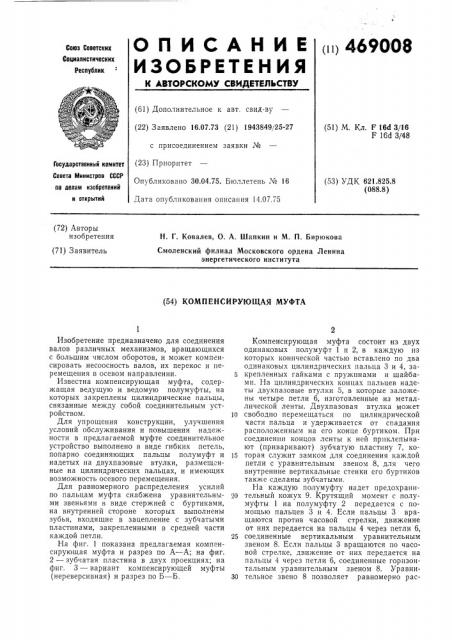

О П И С А Н И Е (и1 469008

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик. (61) Дополнительное к авт. свид-ву (22) Заявлено 16.07.73 (21) 1943849/25-27 с присоединением заявки М (23) Приоритет

Опубликовано 30.04.75. Бюллетень ¹ 16

Дата опубликования описания 14.07.75 (51) М. Кл. F 16d 3/16

F 166 3/48

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.825.8 (088.8) (72) Авторы изобретения

H. Г. Ковалев, О, А. Шапкин и М. П. Бирюкова

Смоленский филиал Московского ордена Ленина энергетического института (71) Заявитель (54) КОМПЕНСИРУЮЩАЯ МУФТА

Изобретение предназначено для соединения валов различных механизмов, вращающихся с большим числом оборотов, и может компенсировать несоосность валов, их перекос и перемещения в осевом направлении.

Известна компенсирующая муфта, содержащая ведущую и ведомую полумуфты, на которых закреплены цилиндрические пальцы, связанные между собой соединительным устройством.

Для упрощения конструкции, улучшения условий обслуживания и повышения надежности в предлагаемой муфте соединительное устройство выполнено в виде гибких петель, попарно соединяющих пальцы полумуфт и надетых на двухпазовые втулки, размещенные на цилиндрических пальцах, и имеющих возможность осевого перемещения.

Для равномерного распределения усилий по пальцам муфта снабжена уравнительными звеньями в виде стержней с буртиками, на внутренней стороне которых выполнены зубья, входящие в зацепление с зубчатыми пластинами, закрепленными в средней части каждой петли, На фиг. 1 показана предлагаемая компенсирующая муфта и разрез по А — А; на фиг.

2 — зубчатая пластина в двух проекциях; на фиг. 3 — вариант компенсирующей муфты (нереверсивная) и разрез по Б — Б.

Компенсирующая муфта состоит из двух одинаковых полумуфт 1 и 2, в каждую из которых конической частью вставлено по два одинаковых цилиндрических пальца 3 и 4, за5 крепленных гайками с пружинами и шайбами. На цилиндрических концах пальцев надеты двухпазовые втулки 5, в которые заложены четыре петли 6, изготовленные из металлической ленты. Двухпазовая втулка может

1о свободно перемещаться по цилиндрической части пальца и удерживается от спадания расположенным на его конце буртиком. При соединении концов ленты к ней прпклепывают (приваривают) зубчатую пластину 7, ко15 торая служит замком для соединения каждой петли с уравнительным звеном 8, для чего внутренние вертикальные стенки его буртиков также сделаны зубчатыми.

На каждую полумуфту надет предохрани20 тельный кожух 9. Крутящий момент с полумуфты 1 на полумуфту 2 передается с помощью пальцев 3 и 4. Если пальцы 3 вращаются против часовой стрелки, движение от них передается на пальцы 4 через петли 6, 25 соединенные вертикальным уравнительным звеном 8. Если пальцы 3 вращаются по часовой стрелке, движение от них передается на пальцы 4 через петли 6, соединенные горизонтальным уравнительным звеном 8. Уравни30 тельное звено 8 позволяет равномерно рас469О08 пределить нагрузку на обе петли, благодаря чему на пальцах ведущей и ведомой полумуфт возникает пара сил, которая не меняется при смещении валов благодаря подвижности системы, соединяющей полумуфты, что компенсирует несоосность валов и их перекосы.

Осевые перемещения валов компенсируются муфтой благодаря перемещению втулки 5 по цилиндрической части пальца.

Нереверсивная компенсирующая муфта (фиг. 3) соединяет валы, вращающиеся только в одну сторону. Она состоит из тех же деталей и отличается от предлагаемой муфты (фиг, 1) наличием одного уравнительного звена, которое соединяет петли, передающие крутящий момент в нужном направлении, Для передачи крутящего момента в обратном направлении, что может произойти при наладке машины без нагрузки, например при подключении электродвигателя, служат меньшие по размеру детали 10, которые непосредственно соединяют пальцы 3 и 4 без участия уравнительного звена. В этом случае при неточном изготовлении деталей и при несоосности валов вращение будет передаваться только одной петлей, что не опасно, так как муфта будет работать без нагрузки.

Конструкция нереверсивной муфты проще, однако она обеспечивает необходимую компенсацию и надежно передает крутящий момент в нужном направлении.

Предмет изобретения

1. Компенсирующая муфта, содержащая ведущую и ведомую полумуфты, на которых закреплены цилиндрические пальцы, связанные между собой соединительным устройством, отличающаяся тем, что, с целью упрощения конструкции, улучшения условий обслуживания и повышения надежности, соединительное устройство выполнено в виде гибких петель, попарно соединяющих пальцы полумуфт и надетых на двухпазовые втулки, размещенные на цилиндрических пальцах, и имеющих возможность осевого перемещения.

2. Муфта по п, 1, отличающаяся тем, что, с целью равномерного распределения усилий по пальцам, она снабжена уравнительными звеньями в виде стержней с буртиками, на внутренней стороне которых выполнены зубья, входящие в зацепление с зубчатыми пластинами, закрепленными в средней части каждой петли.

469008
