Реферат

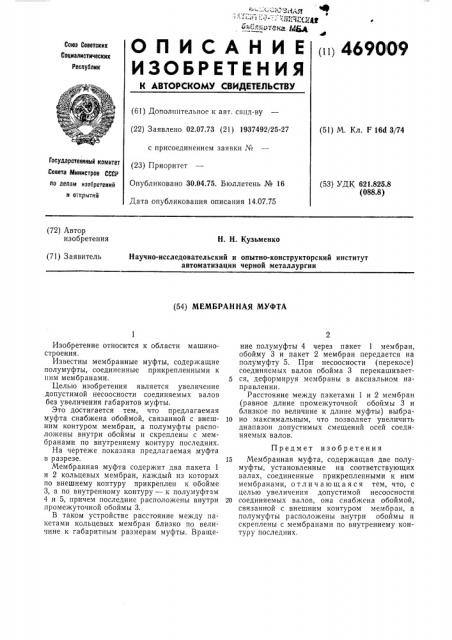

О П И С А Н И Е (>i1 4690 0 9

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свпд-ву (22) Заявлено 02.07.73 (21) 1937492/25-27 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.04.75. Бюллетень № 16

Дата опубликования описания 14.07.75 (51) М. Кл. F 16d 3/74

Государственный комитет

Совета Министров СССР (53) УДК 621.825.8 (088.8) ло делам изобретений н открытий (72) Автор изобретения

Н. Н. Кузьменко (71) Заявитель

Научно-исследовательский и опытно-конструкторский институт автоматизации черной металлургии (54) МЕМБРАННАЯ МУФТА

Изобретение относится к области машиностроения.

Известны мембранные муфты, содержащие полумуфты, соединенные прикрепленными к ним мембранами.

Целью изобретения является увеличение допустимой несоосности соединяемых валов без увеличения габаритов муфты.

Это достигается тем, что предлагаемая муфта снабжена обоймой, связанной с внешним контуром мембран, а полумуфты расположены внутри обоймы и скреплены с мембранами по внутреннему контуру последних.

На чертеже показана предлагаемая муфта в разрезе.

Мембранная муфта содержит два пакета 1 и 2 кольцевых мембран, каждый из которых по внешнему контуру прикреплен к обойме

3, а по внутренному контуру — к полумуфтзм

4 и 5, причем последние расположены внутри промежуточной обоймы 3.

В таком устройстве расстояние между пакетами кольцевых мембран близко по величине к габаритным размерам муфты. Вращение полумуфты 4 через пакет 1 мембран, обойму 3 и пакет 2 мембран передается на полумуфту 5. При несоосности (перекосе) соединяемых валов обойма 3 перекашивает5 ся, деформируя мембраны в аксиальном направлении.

Расстояние между пакетами 1 и 2 мембран (равное длине промежуточной обоймы 3 и близкое по величине к длине муфты) выбра10 но максимальным, что позволяет увеличить диапазон допустимых смещений осей соединяемых валов.

Предмет изобретения

15 Мембранная муфта, содержащая две полумуфты, установленные на соответствующих валах, соединенные прикрепленными к ним мембранами, о тл и ч а ю щ а я с я тем, что, с целью увеличения допустимой несоосности

20 соединяемых валов, она снабжена обоймой, связанной с внешним контуром мембран, а полумуфты расположены внутри обоймы и скреплены с мембранами по внутреннему контуру последних.

469009
