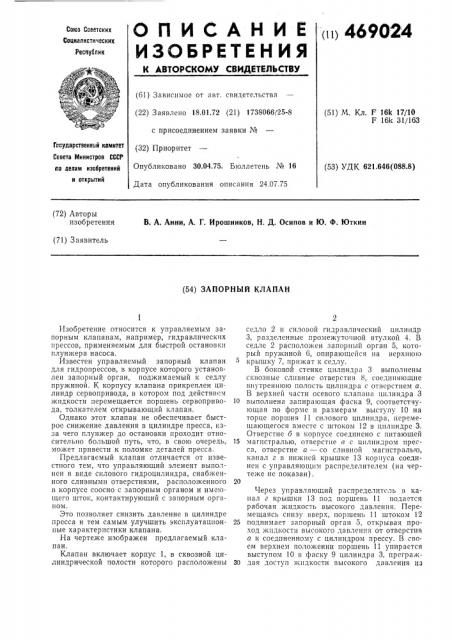

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (б1) Зависимое от авт. свидетельства (22) Заявлено 18.01.72 (21) 1738066/25-8 с присоединением заявки № (32) Приоритет

Опубликовано 30.04.75. Бюллетень № 16

Дата опубликования описания 24.07.75 (51) М. Кл. F 16k 17/10

F 16k 31/163

Государстеенный комитет

Совета 1йинистров СССР ао делам изобретений и открытий (53) УДК 621.646(088.8) (72) Авторы изобретения

В. А. Анни, А. Г, Ирошников, Н. Д. Осипов и Ю. Ф. Юткин (71) 3 аявитель (54) ЗАПОРНЫЙ КЛАПАН

Изобретение относится к управляемым запорным клапанам, например, гидравлических прессов, применяемым для быстрой остановки плунжера насоса.

Известен управляемый запорный клапан для гидропрессов, в корпусе которого установлен запорный орган, поджимаемый к седлу пружиной. К корпусу клапана прикреплен цилиндр сервопривода, в котором под действием жидкости перемещается поршень сервопривода, толкателем открывающий клапан.

Однако этот клапан не обеспечивает быстрое снижение давления в цилиндре пресса, из"а чего плунжер до остановки проходит относительно большой путь, что, в свою очередь, может привести к поломке деталей пресса.

Предлагаемый клапан отличается от известного тем, что управляющий элемент BbIiIQ;Iнен в виде силового гидроцилиндра, снабженного сливными отверстиями, расположенного в корпусе соосно с запорным органом и имеющего шток, контактирующий с запорным органом.

Это позволяет снизить давление в цилиндре пресса и тем самым улучшить эксплуатационные характеристики клапана.

На чертеже изображен предлагаемый клапан.

Клапан включает корпус 1, в сквозной цилиндрической полости которого расположены седло 2 и силовой гидравлический цилиндр

3, разделенные промежуточной втулкой 4. В седле 2 расположен запорный орган 5, который пружиной б, опирающейся»а верхнюю крышку 7, прижат к седлу.

В боковой стенке цилиндра 3 выполнены сквозные слпвные отверстия 8, соедпняю. цие внутреннюю полость цилиндра с отверстием а.

В верхней части осевого клапана цилиндра 3

10 выполнена запирающая фаска 9, соответствующая по форме и размерам выступу 10 на торце поршня 11 силового цилиндра, перемещающегося вместе с штоком 12 в цилиндре 3.

Отверстие б в корпусе соединено с питающей

15 магистралью, отверстие в с цилиндром пресса, отверстие а — со сливной магистраль.о, канал г в нижней крышке 13 корпуса соединен с управляющим распределителем (на чертеже не показан).

Через управляющий распределитсль в канал г крышки 13 под поршень 11 подается рабочая жидкость высокого давления. Перемещаясь снизу вверх, поршень 11 штоком 12

25 поднимает запорный орган 5, открывая проход жидкости высокого давления от отверстия а к соединенному с цилиндром прессу. В своем верхнем положении поршень 11 упирается выступом 10 в фаску 9 цилиндра 3, прсграж30 дая доступ жидкости высокого давления из! 6(1Д:i

Предмст изобретения

Сост;и:3:тель Г. Кулсшов

Техред О, Гуменюк

Редактор О. Юркова

Корректор Л. Орлова иаьиз 1719 11 Изд. ¹ 1399 Тираж 359 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 полости промежуточной втулки 4 в полость

31илиндра 3.

Для быстрой остановки плунжера пресса капал через управляющий распределитель сообщается со сливом, ",àïîðíûé орган 5 под действием пружины 6 садится на запирающую фаску седла 2, прекращая доступ жидкости от отверстия б к отверстию в. Одновременно через шток 12 поршень 11 отводится от запирающей фаски цилиндра 3, соединяя отверстие в с полостью цилиндра 3, сообщающейся со сливным отверстием а, в результате чего в цилиндре пресса резко падает давление, и плунжер останавливается.

Лапорн1п1 клапан, например, для гидравлического пресса, в корпусе которого установ5 лси подпружиненный запорный орган., воспринимающий воздействие управляющего элемента отличающийся тем, что, с целью улучшения эксплуатационных характеристик клапана, управляющий элемент выполнен в

10 виде силового гидроцилиндра, снабженного слпвными отверстиями, расположенного в корпусе соосно с запорным органом и имеющего шток, контактирующий с запорным органом.
