Реферат

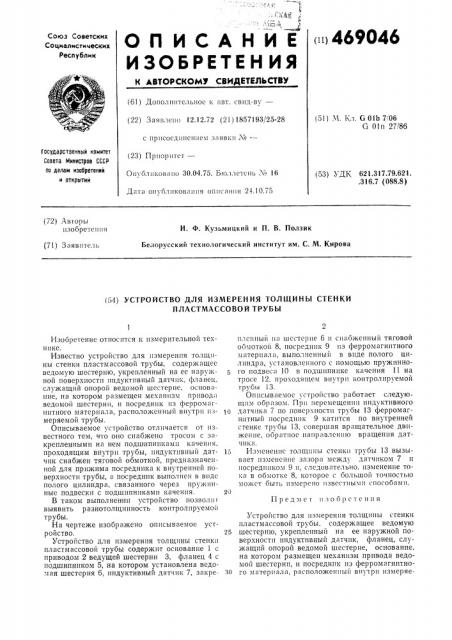

ОП ИСАНИЕ

<>469046

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к явт. свид-ву— (22) Заявлено 12.12.72 (21) 1857193/25-28 (51) М. Кл G 01b 7/06

G 01п 27)86 с присоединением заявки J¹ -—

Гасударственный комитет

Совета Министров СССР оо делам изобретений и открытии (23) Приоритст—

Ои бликовяио 30.04.75. Ьюллстснь № 16 (53) 3 ДК 621.317. т 9.621. .316.7 (088.8) Дата опубликования описания 21.10.75 (72) Авторы изобретения

И. Ф. Кузьмицкий и П. В. Ползик

Белорусский технологический институт им. С. М. Кирова (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ТОЛЩИНЫ СТЕНКИ

ПЛАСТМАССОВОЙ ТРУБЫ

Предмет изобретения

Изобретение относится к измерительной технике.

Известно устройство для измерения толщины стенки пластмассовой трубы, содержащее ведомую шестершо, укрепленный íà ес наружной поверхности индуктивный датчик, фланец, служащий опорой ведомой шестерне. основание, на котором размещен механизм приводя ведомой шестерни, и посредник из ферромагнитного материала, расположенный внутри измеряемой трубы.

Описываемое устройство отличается от известного тем, что оно снабжено тросом с закрепленными на нем подшипниками качения. проходящим внутри трубы, индуктивный датчик снабжен тяговой обмоткой, предназначенной для прижима посредника к внутренней 110верхности трубы, а посредник выполнен в виде полого цилиндра, связанного через пружинные подвески с подшипниками качения.

В таком выполнении устройство нозволиv выявить разнотолщинность контролируемои трубы.

На чертеже изображено описываемое устройство, Устройство для измерения толщины стенки пластмассовой трубы содержит основание 1 с приводом 2 ведущей шестерни 3, фланец 4 с подшипником 5, на котором установлена ведомая шестерня 6, индуктивный датчик 7, закрепленный ия шестерне 6 и снабженный тяговой обмоткой 8, посредник 9 из ферромагнитного материала, выполненный в виде полого цилтшдра, установленного с помощью пружинного подвеся 10 в подшипнике качения 11 на тросе 12, проходящем внутри контролируемой трубы !3.

Описывае»ос устройство работает следующим образом. При перемещении индуктивного

10 датчика 7 по поверхности трубы 13 ферромагнитный посредник 9 катится по внутренней стенке трубы 13, совершая вращательное движение, ооратиос направлению вращения датчика.

15 Изменение толщины стенки трубы 13 вызывает изменение зазора между датчиком 7 и посредником 9 и, следовательно, изменение тока в обмотке 8, которое с большой точностью может быть измерено известными способами.

Устройство для измерения толщины стенки пластмассовой трубы, содержащее ведомую

25 шестершо, укрепленный на ее наружной поверхности индуктивный датчик, фланец, служащий опорой ведомой шестерне, основание, на котором размещен механизм привода ведомой шестерни, и посредник из ферромагнитно30 го материала, расположенный виучрп измеряе469046 б !

Составитель В. Мартынов

Тех р ед 0. Гумен юк

Редактор О. Юркова

1(оррекгор В. Брыксина

3 I к; I 3 - . ".5;,5 Из т Л 1414 Тираж 782 Подписное

J.111! 1ИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )I(-35, Раугнская наб., д, 4/5

Обл з и. 1(остромского унравлсния издательств, полиграфии и книжной торговли мой ТРУОЫ, Отл77чш077таеся тем, что, с це.1ыо выявления разнотолщинности, оно снабжено тросом с закрепленными на нем подшипниками качения, проходящим внутри трубы, индуктивный датчик снабжен тяговой обмоткой, а.I предназначенной для прижима посредника к внутренней поверхности трубы. а посредник выполнен в виде полого цилиндра, связанного через пружинные подвески с иод7пи77нп7<ом качения.
