Устройство для динамической градуировки манометров низкого давления

Устройство для динамической градуировки манометров низкого давления

Иллюстрации

Показать все

Реферат



АНИ

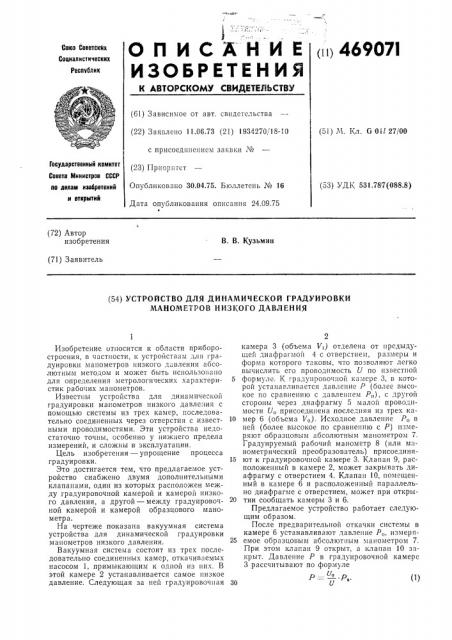

ОПИС Е

ИЗОБРЕТЕНИЯ ((() 46907I

Союз Советскйк

Социалистических

Респтблик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 11.06.73 (21) 1934270/18-10 (51) М. Кл. G Oil 27/00 с присоединением заявки №

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Прнорпгст

Опубликовано 30.04.75. Бюллетень № 16

Дата опубликования описания 24.09.75 (53) УДК 531.787(088.8) (72) Автор изобретения

В. В. Кузьмин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ДИНАМИЧЕСКОЙ ГРАДУИРОВКИ

МАНОМЕТРОВ НИЗКОГО ДАВЛЕНИЯ

Изобретение относится к области приборостроения, в частности, к устройствам для градуировки манометров низкого давления абсолютным методом и может быть использовано для определения метрологических характеристик рабочих манометров.

Известны устройства для динамической градуировки манометров низкого давления с помощью системы из трех камер, последовательно соединенных через отверстия с известными проводимостями. Эти устройства недостаточно точны, особенно у нижнего предела измерений, и сложны в эксплуатации.

Цель изобретения — упрощение процесса градуировки.

Это достигается тем, что предлагаемое устройство снабжено двумя дополнительными клапанами, один из которых расположен между градуировочной камерой и камерой низкого давления, а другой — между градуировочной камерой и камерой образцового манометра.

На чертеже показана вакуумная система устройства для динамической градуировки манометров низкого давления.

Вакуумная система состоит из трех последовательно соединенных камер, откачиваемых насосом 1, примыкающим к одной из них. В этой камере 2 устанавливается самое низкое давление. Следующая за ней градуировочная

2 камера 3 (объема ) отделена от предыдущей диафрагмой 4 с отверстием, размеры и форма которого таковы, что позволяют легко вычислить его проводимость U по известной

5 формуле. К градунровочной камере 3, в которой устанавливается давление P (более высокое по сравнению с давлением P»), с другой стороны через диафрагму 5 малой проводимости U, присоединена последняя из трех ка10 мер 6 (объема Vp). Исходное давление Рр в ней (более высокое по сравнению с P) измеряют образцовым абсолютным манометром 7.

Градуируемый рабочий манометр 8 (или манометрический преобразователь) присоединя15 ют к градуировочной камере 3. Клапан 9, расположенный в камере 2, может закрывать диафрагму с отверстием 4. Клапан 10, помещенный в камере 6 и расположенный параллельно диафрагме с отверстием, может при откры20 тии сообщать камеры 3 и 6.

Предлагаемое устройство работает следующим образом.

После предварительной откачки системы в камере 6 устанавливают давление Р„, измеря25 емое образцовым абсолютным манометром 7.

При этом клапан 9 открыт, а клапан 10 закрыт. Давление P в градуировочной камере

3 рассчитывают по формуле (1) 469071

Предмет изобретения

Ро — Ро

V, + V( (2) 25

Зо

45

Составитель О. Полев

Техред М. Семенов

Редактор Т. Рыбалова

Корректоры; Т. Фисенко и Е. Хмелева

Заказ 2251/! Изд. № 1450 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раугнская наб., д. 4/5

Типография, пр. Сапунова, 2

Затем закрывают клапан 9 и открывают клапан 10. Давление Ро,, устанавливающесся в общем объеме V,+V> камер 6 и 3, находят по формуле

После этого вновь закрыл:.ают клапан 10 и открывают клапан 9. Давление Р; устанавливающееся в градуировочпой камере 3, определяют по формуле

Р = — — Ро — — Р,. (3)

U U V„+V„

Сопоставляют расчетное значение давления P с сигналом градуируемого манометра 8.

Повторив описанные операции и раз, можно воспроизвести в камерах 3 и 6 достаточно низкие давления Рг"1 и Роо 1 по формулам

P<"> — Є

Р1"> = (j" Р,. <4) Измерив первоначально сравнительно высокое давление Р„можно при определенном числе и циклов расширения воспроизвести и рассчитать весьма низкие давления. 1-1анрнмер, при V,= V,Ð1"1 = 2 — "Р и при а=7 давления в камерах более, чем в 100 ра", ниже г1ервоначальных. Необходимо только, чтобы время Л/ проведения градуировки удовлетворяло условию (в противном случае в расчетные уравнения потребуется ввести дополнительные поправки).

Коэффициент понижения давления можно вычислить очень точно, так как измерение объемов V, и V> выполняется с довольно малыми погрешностями, Процесс градуировки манометров низкого давления упрощается, так как не требуется ни дополнительного насоса, ни дополнительной камеры. Кроме того, не нужно контролировать давления в камере и насосе в процессе проведения градуировки, Устройство для динамической градуиронки манометров низкого давления, содержащее три камеры, последовательно соединенные через отверстия с известными проводимостями, камеру с относительно высоким давлением, к которой подсоединен образцовый манометр, градуировочную камеру, к которой присоединен градуируемый манометр, и камеру низкого давления, связанную с вакуумным насосом, отличающееся тем, что, с целью упрощения процесса градуировки, оно снабжено двумя дополнительными клапанами, один из которых расположен между градуировочной камерой и камерой низкого давления, а другой — меж.1у градуировочной камерой и камерой образцового манометра.
