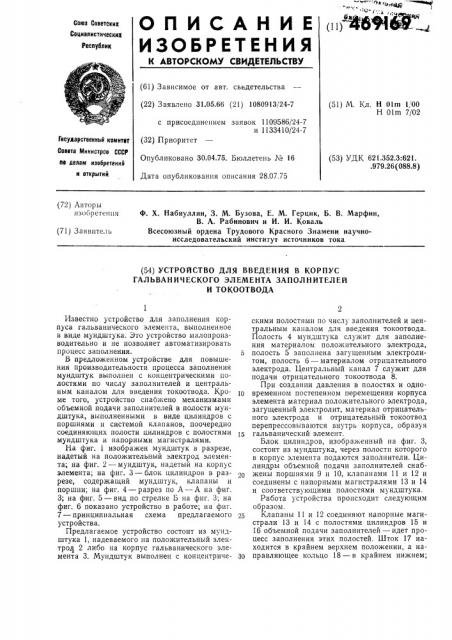

(11) 46%AОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) 3 аявлено 31.05.66 (21) 1080913/24-7 (51) М. Кл. Н Olm 1, 00

Н Olm 7/02 с присоединением заявок 1109586/24-7 и 1133410/24-7 (32) Приоритет

Гвсударственный комитет

Совета Министров СССР

Опубликовано 30.04.75. Бюллетень М 16

Дата опубликования описания 28.07.75 (53) УДК 621.352.3:621. .979.26 (088.8) ла делам иэооретений и открытий (72) Авторы изобретения

Ф. Х. Набиуллин, 3. M. Бузова, E. М. Герцик, Б. В. Марфин, В. А. Рабинович и И. И. Коваль

Всесоюзный ордена Трудового Красного Знамени научноисследовательский институт источников тока (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВВЕДЕНИЯ В КОРПУС

ГАЛЬВАНИЧЕСКОГО ЭЛЕМЕНТА ЗАПОЛНИТЕЛЕЙ

И ТОКООТВОДА

Известно устройство для заполнения корпуса гальванического элемента, выполненное в виде мундштука. Это устройство малопроизводительно и не позволяет автоматизировать процесс заполнения.

В предложенном устройстве для повышения производительности процесса заполнения мундштук выполнен с концентрическими полостями по числу заполнителей и центральным каналом для введения токоотвода. Кроме того, устройство снабжено механизмами объемной подачи заполнителей в полости мундштука, выполненными в виде цилиндров с поршнями и системой клапанов, поочередно соединяющих полости цилиндров с полостями мундштука и напорными магистралями.

На фиг. 1 изображен мундштук в разрезе, надетый на положительный электрод элемента; на фиг. 2 — мундштук, надетый на корпус элемента; на фиг. 3 — блок цилиндров в разрезе, содержащий мундштук, клапаны и поршни; на фиг. 4 — разрез по А — А на фиг.

3; на фиг. 5 — вид по стрелке Б на фиг. 3; на фиг. 6 показано устройство в работе; на фиг.

7 в принципиальная схема предлагаемого устройства.

Предлагаемое устройство состоит из мундштука 1, надеваемого на положительный электрод 2 либо на корпус гальванического элемента 3. Мундштук выполнен с концентрическими полостями по числу заполнителей и центральным каналом для введения токоотвода.

Полость 4 мундштука служит для заполнения материалом положительного электрода, 5 полость 5 заполнена загущенным электролитом, полость 6 — материалом отрицательного электрода. Центральный канал 7 служит для подачи отрицательного токоотвода 8.

При создании давления в полостях и одноIO временном постепенном перемещении корпуса элемента материал положительного электрода, загущенный электролит, материал отрицательного электрода и отрицательный токоотвод перепрессовываются внутрь корпуса, образуя

15 гальванический элемент.

Блок цилиндров, изображенный на фиг. 3, состоит из мундштука, через полости которого в корпус элемента подаются заполнители. Цилиндры объемной подачи заполнителей снабжены поршнями 9 и 10, клапанами 11 и 12 и соединены с напорными магистралями 13 и 14 и соответствующими полостями мундштука.

Работа устройства происходит следующим образом.

Клапаны 11 и 12 соединяют напорные магистрали 13 и 14 с полостями цилиндров 15 и

16 объемной подачи заполнителей — идет процесс заполнения этих полостей. Шток 17 находится в крайнем верхнем положении, а на30 правляющее кольцо 18 — в крайнем нижнем;

469169 устройство подготовлено к надеванию корпуса элемента 3 с положительным электродом 2 на мундштук 1. Надевание осуществляется штоком 19. После надевания корпуса с положительным электродом на мундштук и подачи токоотвода клапаны поворачиваются, соединяя полости цилиндров с соответствующими полостями мундштука. Поршни начинают опускаться в соответствии с выбранным законом истечения. Заполнители из соответствующих полостей мундштука поступают в полость положительного электрода элемента. Одновременно с этим происходит согласованное с законом истечения заполнителей синхронное перемещение штоков и направляющего кольца.

Собранный элемент снимается с мундштука, клапаны поворачиваются. Под действием давления заполнители из напорных магистралей поступают в цилиндры, поднимая поршни, идет процесс подготовки устройства к следующему рабочему циклу.

Кинематическое взаимодействие между упомянутыми частями устройства происходит следующим образом.

От электродвигателя 20 через клиноременную передачу 21 и редуктор 22 приводится во вращение распределительный вал 23. На распределительном валу 23 находятся кулак 24, через рычажную систему 25 приводящий поршень 9, кулак 26, через рычажную систему 27 приводящий поршень 10, кулак 28, приводя щий шток 19 через рычажную систему 29 и штангу 30, кулак 31, приводящий шток 17 и направляющее кольцо 18 через рычаг 32.

15

Управление клапанами осуществляется от мальтийского креста 33 через шестерни 34, 35 и 36.

Привод поводка 37 мальтийского креста осуществлен от распределительного вала 23 через конические пары 38 и 39. Подача токоотводов и корпуса с положительным электродом осуществляется по наклонным лоткам 40 и 41, а выдача изготовленного элемента — по наклонному лотку 42.

Напорные магистрали подключены к емкостям 43 и 44, в которых заполнители находятся под давлением, обеспечивающим их истечение. Рычажные системы 25 и 27 включают в себя перемещаемые шатуны 45 и 46, посредством которых осуществляется регулирование с оотнош ен ия з а полн и тел ей.

Предмет изобретения

20 1. Устройство для введения в корпус гальванического элемента заполнителей и токоотвода, содержащее мундштук, о т л и ч а ю щ е еся тем, что, с целью повышения производительности процесса, мундштук выполнен с кон25 центрическими полостями по числу заполнителей и центральным каналом для введения токоотвода.

2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что оно снабжено механизмами объемной по30 дачи заполнителей в полости мундштука, выполненными в виде цилиндров с поршнями и системой клапанов, поочередно соединяющих полости цилиндров с полостями мундштука и напорными магистралями.

Ç5 Приоритет 01.03.67 по и. 2.

469169

Фиг. 7
