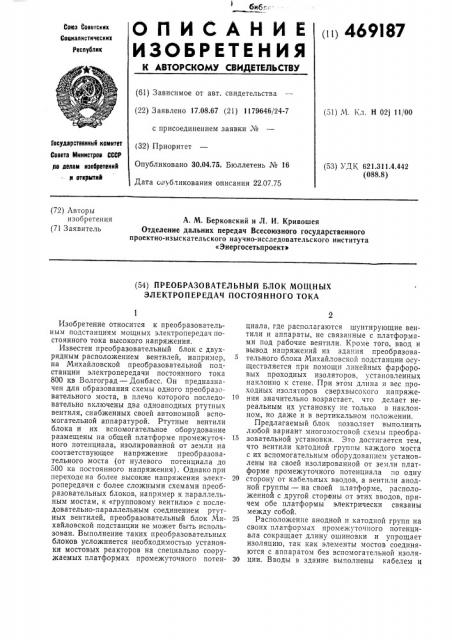

OnИСЛНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 469I87

Сова Советскик

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 17.08.67 (21) 1179646/24-7 с присоединением заявки № (32) Приоритет

Опубликовано 30.04.75. Бюллетень № 16

Дата опуб. IHKQBBHHH описания 22.07.75 (51) М, Кл. Н 02j 11/00

Государственный комитет

Совета Министров СССР ло делам нэобретений и открытий (53) УДК 621.311.4.442 (088.8) (72) Авторы изобретения (71 Заявитель

А. М. Берковский и Л. И. Кривошея

Отделение дальних передач Всесоюзного государственного проектно-изыскательского научно-исследовательского института

«Энергосетьпроект> (54) ПРЕОБРАЗОВАТЕЛЬНЫЙ БЛОК МОЩНЫХ

ЭЛЕКТРОПЕРЕДАЧ ПОСТОЯННОГО ТОКА

Изобретение относится к преобразовательным подстанциям мощных электропередач постоянного тока высокого напряжения.

Известен преобразовательный блок с двухрядным расположением вентилей, например, на Михайловской преобразовательной подстанции электропередачи постоянного тока

800 кв Волгоград — Донбасс. Он предназначен для образования схемы одного преобразовательного моста, в плечо которого последовательно включены два одноаподных ртутных вентиля, снабженных своей автономной вспомогательной аппаратурой. Ртутные вентили блока и их вспомогательное оборудование размещены на общей платформе промежуточного потенциала, изолированной от земли на соответствующее напряжение преобразовательного моста (от нулевого потенциала до

500 кв постоянного напряжения). Однако при переходе на более высокие напряжения электропередачи с более сложными схемами преобразовательных блоков, например к параллельным мостам, к «групповому вентилю» с последовательно-параллельным соединением ртутных вентилей, преобразовательный блок Михайловской подстанции не может быть использован. Выполнение таких преобразовательных блоков усложняется необходимостью установки мостовых реакторов на специально сооружаемых платформах промежуточного потенциала, где располагаются шунтирующие вентили и аппараты, не связанные с платформами под рабочие вентили. Кроме того, ввод и вывод напряжений из здания преобразовательного блока Михайловской подстанции осуществляется при помощи линейных фарфоровых проходных изоляторов, установленных наклонно к стене. При этом длина и вес проходных изоляторов сверхвысокого напряже1о ния значительно возрастает, что делает нереальным их установку не только в наклонном, но даже и в вертикальном положении.

Предлагаемый блок позволяет выполнить любой вариант многомостовой схемы преобразовательной установки. Это достигается тем, что вентили катодной группы каждого моста с их вспомогательным оборудованием установлены на своей изолированной от земли платформе промежуточного потенциала по одну

20 сторону от кабельных вводов, а вентили анодной группы — на своей платформе, расположенной с другой стороны от этих вводов, причем обе платформы электрически связаны между собой.

25 Расположение анодной и катодной групп на своих платформах промежуточного потенциала сокращает длину ошиновки и упрощает изоляцию, так как элементы мостов соединяются с аппаратом без вспомогательной изоля30 ции. Вводы в здание выполнены кабелем и

469187 расположены вдоль его оси между платформами промежуточного потенциала, что позволяет использовать в здании преобразовательного блока электрический мостовой кран.

На фиг. 1 показан примерный разрез по зданию преобразовательного блока высшего класса напряжения с кабельными вводами и электрическим мостовым крано,; па фиг. 2 — примерное расположение в плане оборудования преобразовательного блока с групповым вентилем в плече моста; на фиг. 3 — примерное размещение в плане оборудования преобразовательного блока, состоящего из двух параллельных мостов с двумя последовательно соединенными вентилями в плече; на фиг. 4 — то же, но состоящего из двух независимых мостов.

Блок состоит из кабельных вводов 1, ртутных вентилей 2, вспомогательного оборудования 3, платформы 4 промежуточного потенциала, опорной изоляции 5, мостового крана 6, ошиновки 7 преобразователей, группы изолирующих трансформаторов 8 для осуществления питания собственных нужд, мостовых реакторов 9, шунтирующих вентилей 10 и шун5 тирующего аппарата 11.

Предмет изоб ретения

Преобразовательный блок мощных электропередач постоянного тока высокого напря)o жения, состоящий из преобразовательных мостов с двухрядным расположением вентилей, отличающийся тем, что, с целью унификации преобразовательных установок с различной внутренней схемой соединения блока, 1> а также сокращения длины ошиновки и упрощения изоляции, вентили анодной и катодной групп с вспомогательным оборудованием установлены на отдельный изолированных от земли платформах промежуточного потенциала.

20 между которыми расположены каоельпы вводы.

469187

l ! ! ! ! ! ! ( (9 г "

Составитель Л. Дементьева

Редактор Е. Вигдорова Техред Т. Миронова Корректор Л. Котова

Изд. № 1391 Тираж 782 Подписное

Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4j5

Заказ 1674/5

ЦНИИПИ

Типография, пр. Сапунова, 2! !

I (! ! ! ( (ю

1 ! ! ! (! ! ! ! ! ! (! ! ! ! !
