Способ получения нетканого материала
Иллюстрации
Реферат

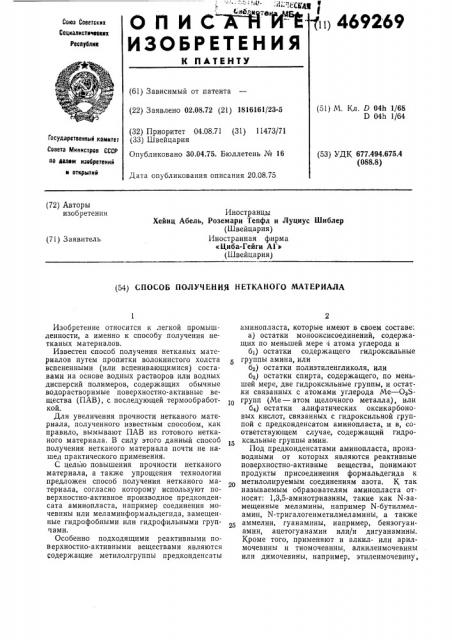

О П И С 1 Й Й Е
ИЗОБРЕТЕНИЯ
1ц 469269
Союз Соеетскнх
Соцналнстнчаекнх
Реслублнк
К ПАТЕНТУ (61) Зависимый от патента (22) Заявлено 02.08.72 (21) 1816161/23-5 (51) М. Кл. D 04h 1/68
D 04h 1/64 (32) Приоритет 04.08.71 (31) 11473/71 (33) Швейцария
Государственный комнтет
Совета Мнннстров СССР
Опубликовано 30.04.75. Бюллетень № 16 (53) УДК 677.494.675.4 (088.8) ло делам нзобретений н отнрытнй
Дата опубликования описания 20.08.75 (72) Авторы изобретения
Иностранцы
Хейнц Абель, Роземари Тепфл и Луциус Шиблер (Швейцария) Иностранная фирма
<сЦиба-Гейги АГ» (Швейцария) (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ НЕТКАНОГО МАТЕРИАЛА
Изобретение относится к легкой промышленности, а именно к способу получения нетканых материалов.
Известен способ получения нетканых материалов путем пропитки волокнистого холста вспененными (или вспенивающимися) составами на основе водных растворов или водных дисперсий полимеров, содержащих обычные водорастворимые поверхностно-активные вещества (ПАВ), с последующей термообработкой.
Для увеличения прочности нетканого материала, полученного известным способом, как правило, вымывают ПАВ из готового нетканого материала. В силу этого данный способ получения нетканого материала почти не нашел практического применения.
С целью повышения прочности нетканого материала, а также упрощения технологии предложен способ получения нетканого материала, согласно которому используют поверхностно-активное производное предконденсата аминопласта, например соединения мочевины или меламинформальдегида, замещенные гидрофобными или гидрофильными групчами.
Особенно подходящими реактивными пов ерхностно-активными веществами являются содержащие метилолгруппы предконденсаты аминопласта, которые имеют в своем составе: а) остатки монооксисоединений, содержащих по меньшей мере 4 атома углерода и б1) остатки содержащего гидроксильные группы амина, или бз) остатки полиэтиленгликоля, или бз) остатки спирта, содержащего, по меньшей мере, две гидроксильные группы, и остатки связанных с атомами углерода Ме — ОзЬгрупп (Ме — атом щелочного металла), или б4) остатки алифатических оксикарбоновых кислот, связанных с гидроксильной группой с предконденсатом аминопласта, и в, соответствующем случае, содержащий гидроксильные группы амин.
Под предконденсатами аминопласта, производными от которых являются реактивные поверхностно-активные вещества, понимают продукты присоединения формальдегида к метилолируемым соединениям азота, К так называемым образователям аминопласта относят: 1,3,5-аминотриазины, такие как N-замещенные меламины, например N-бутилмеламин, N-тригалогенметилмел амины, а также аммелин, гуанамины, например, бензогуанамин, ацетогуанамин или/и дигуанамины.
Кроме того, применяют и алкил- или арилмочевины и тном очевины, алкиленмочевины или димочевины, например, этиленмочевину, 469269 пропиленмочевину, ацетилендимочевину или
4,5-диоксиимидазолидон-2 и его производные, например, замещенный H 4-положении у гидроксильной группы остатком=СН2СНгСО=
= N = Н = СН2 — — ОН 4,5-диоксиимидазолидон-2. Преимущественно применяют метилолсоединения мочевины и меламина. Особенно ценные продукты дают высоко метилолированные продукты. В качестве исходных IIpo дуктов подходят как мономолекулярные, так и пр едко иден си ров а нные соединения. П р именяемые в качестве исходных продуктов для получения реактивных поверхностно-активны: веществ предконденсаты аминопласта могут быть использованы и в виде простых эфиров алканолов с 1 — 3 атомами углерода, в особенности в виде простого метилового эфира.
Таким образом, в качестве реактивных поверхностно-активных веществ применяют, предпочтительно, сильно поверхностно-актив.ные этерифицированные в простой эфир метилолмеламины или метилолмочевины. Среди большого количества реактивных поверхностно-активных веществ, приемлемых для предлагаемого способа, имеются неионогенные, анионоактивные и катионоактивные поверхностно-активные вещества.
В качестве связующих веществ используют все применяемые для получения нетканых материалов связующие вещества, предпочтительно растворимые в воде или диспергируемые.
Например, акриловые смолы, сополимеры мономеров, выбранные из группы: бутадиен, стирал, акрилонитрил, меламиновые смолы, эпоксидные смолы, полиэфирные смолы, полиуретанфенольные смолы, поливинилацетат, поливиниловый спирт, поливинилхлорид, натуральный латекс и в особенности продукты взаимодействия из эпоксидов.
Наиболее приемлемыми связующими веществами являются продукты взаимодействия из эпоксидов, аминов жирного ряда и основных полиамидов или дикарбоновых кислот.
Реактивные поверхностно-активные вещества на основе предконденсатов аминопластов и связующие в виде водных растворов или дисперсий получают известными способами.
Предлагаемый способ получения нетканого материала осуществляют следующим образом.
Пример 1. В сосуд наливают 30 л воды и затем прибавляют 2000 r реактивноог ПАВ на основе продуктов взаимодействия меламина, формальдегида и муравьиной кислоты и в качестве загустителя — 200 г водного 2%-ного раствора этилцеллюлозы. Эту смесь перемешивают до полного распределения связующего. Затем прибавляют 25000 г связующего водорастворимого вещества на базе продукта взаимодействия полиэпоксида, 1-аминоэйкозана, 1-аминодокозана и н-бутилгликоля, и при перемешивании доводят значение рН прибавлением муравьиной кислоты до 3. Затем ванну наполняют водой до 100 л, мешалку устанавливают так, чтобы ванна при перемешн4 (г)
50 (г) ванин имела вид воронки. Благодаря такому положению мешалки вводят в систему больше воздуха. Перемешивают до тех пор, пока количество жидкости в ванне не увеличится до
5 200 л. Этой пеной пропитывают полиэфирный прочес на горизонтальной двухвалковой плюсовке, Прирост веса составляет 50 — 60%. После выхода из плюсовкп прочес высушивают в течение 10 мин при 140 С и отверждают.
10 При высушивании реактивное ПЛВ разлагается и теряет свою смачивающую способность, в результате получают длительно упрочненный нетканый материал.
Пример 2. На прочес из штапеля нано15 сят путем плюсовки вспененную ванну из
200 г 50% -ной водной эмульсии связующего вещества из акриловой смолы, полученной сополимеризацией следующих мономеров (вес. ч.):
20 Бутилакрилат 85
Акрилонитрил 10
Лкриловая кислота 5
Реактивное ПАВ на основе метилолмочевинного ?5 предконденсата
Вода
Карбоксиметилцелл юлоза (2,5%-ная) 40 (г) 4gC1> (20% -ный) 10 (мл) рН раствора доводят прибавлением муравьиной кислоты до 3. Затем ванну вспепивают перемешиванием и вдуванием воздуха.
Прирост веса прочеса составляет при плюсовке 30 — 60%. Затем высушивают 10 мин при 140 С. После высушивания гидрофильное действие реактивного ПЛВ не проявляется.
Пример 3. Ковер из упрочненного иглами прочеса из полиамида подвергают плю40 совке, используя ванну из смеси 200 г связующего на базе продукта взаимодействия полиэпоксида со смесью 1-аминоэйкозана, 1-аминодокозана и н-бутилгликоля в соотношении 98: 31: 50, и следующие компоненты (г):
Реактивное ПЛВ на основе олеилового эфира метилолмочевины 3
Метилцеллюлоза
50 (5%-ная) 40
Вода 150
MgC1> (20%-ный) 10 (мл)
Бутилгликоль 50.
Значение рН доводят прибавлением муравьиной кислоты до 2,8.
Ванну вспенивают перемешиванием и вдуванием воздуха до удвоения объема. Прирост веса при плюсовке составляет 40 — 60%. Затем высушивают при 90 С. Реактивное ПАВ теряет при высушивании свою смачивающую способность, что устраняет необходимость дополнительной промывки.
Способ не ограничивается представленными примерами, могут быть использованы лю65 бые реактивные поверхностно-активные веще469269
Предмет изобретения
Составитель В, Островский
Редактор Н. Спиридонова Техред Г. Дворина Корректор В. Брыкснна
Заказ 1958/9 Изд. № 1444 Тираж 496 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр, Сапунова, 2 ства на основе предконденсатов аминопластов, а также любые способные к механическому вспениванию полимерные связующие в виде водных растворов или дисперсий.
Способ получения нетканого материала путем пропитки волокнистого холста из натуральных и химических волокон вспененныМ составом на основе водного раствора или водной дисперсии полимера, содержащим поверхностно-активное вещество, и последующей
5 термообработки, отличающийся тем, что, с целью повышения прочности нетканого материала, а также упрощения технологии, используют поверхностно-активное производное предконденсата аминопласта.
