Реферат

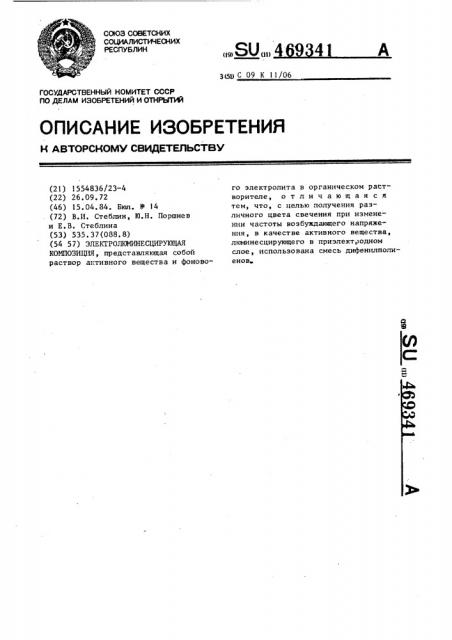

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (l9) Ol) 3(д1) С 09 К 11/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЬПЪФ (21) 1554836/23-4 (22) 26.09.72 (46) 15.04.84. Бюл. У 14 (72) В.И. Стеблин, IO.Н. Поршнев и Е.В. Стеблина (53) 535.37(088, 8) (54 57) ЭЛЕКТРОЛЮИИНЕСЦИРУЮЩАЯ

КОМПОЗИЦИЯ, представляющая собой раствор активного вещества и фонового электролита в органическом раст" ворителе, отличающаяся тем, что, с целью получения различного цвета свечения при изменении частоты возбуждающего напряжения, в качестве активного вещества, люминесцирующего в приэлектродном слое, использована смесь дифенилполиенов»

469341

20

1

Изобретение относится к электролюминесцирующим композициям и может быть использовано для создания электролккинесцентных источников света, плоских или объемных отражающих устройств, запоминающих элементов счетнорешающих машин и т.д.

Известна одноцветная электролюминесцирующая композиция, представляющая раствор ароматического соединения как активного вещества и фонового электролита в органическом растворителе. При электрическом возбуждении такой системы появляется люминесценция, возникающая в результате взаимодействия продук.тов, образованных при электролизе.

Недо ст ат ком указ анной электролюминесцирующей композиции является невозможность получения различного цвета свечения при изменении параметров возбуждающего напряжения. Создание цветного электролюминесцентного экрана на основе известной электролюминесцирующей композиции требует значительного усложнения устройства— требуется использование нескольких слоев с различным цветом свечения, возникает необходимость создания автономных для каждого слоя источников возбуждения.

Целью изобретения является создание электролюминесцирующих композиций, изменяющих цвет свечения при изменении частоты возбуждающего напряжения и, как следствие этого, расширение области применения электро,люминесцентных устройств, Для этого в качестве электролю- 40 минесцирующей композиции предлагается использовать раствор смеси дифенилполиенов (10 2 — 10 Змоль/л) в диметилформамиде с добавкой в качестве фонового электролита тетраэтиламмонийбромида (10 "-10 2 моль/л 1.

Дифенилполиены в указанном растворителе образуют растворы, которые при электролизе люминесцируют в приэлектродном слое и имеют максимумы на частотно-яркостной характеристике.

Цвет свечения зависит от типа растворенных дифенилполиенов и в зависимости от частоты возбуждающего напряжения может меняться, например, от фиолетового к зеленому или от

/ синего к красному Частота возбуждающего напряжения при этом меняется от десятых долей герца до нескольких герц при напряжении с 10В.

Таким образом, устройства, созданные на основе предлагаемой электролюминесцирующей композиции, могут менять цвет свечения в зависимости от частоты возбуждающего напряжения.

В связи с тем, что диметилформамид, применяемый в качестве растворителя, остается жидким до минус о

61 С, электролюминесцирующая композиция, получаемая растворением дифенилполиенов, имеет широкий температурный интервал применения.

Пример 1. Смесь дифенилбутадиена и дифенилоктатераена растворяют в диметилформамиде (IIQ

5.10 моль/л}. Добавляют в качестве фонового электролита тетраэтиламмонийбромид (5.!О 2моль/л). Амплитуда возбуждающего напряжения 7-8 В °

На частоте возбуждения 0,5 Гц цвет свечения фиолетовый, на частоте ! Гц — зеленьп .

Пример 2. Смесь дифенилоктатераена и дифенилдодекагексаена растворяют в диметилформамиде (по

10 моль/л). Добавляют в качестве фонового электрода тетраэтиламмонийбромид (5.10 2моль/л). Амплитуда возбуждающего напряжения ?-8 В, На частоте возбуждения 1 Гц цвет свечения зеленый, на частоте 3 Гц — красный.
