Гидравлический вибратор

Гидравлический вибратор

Иллюстрации

Показать все

Реферат

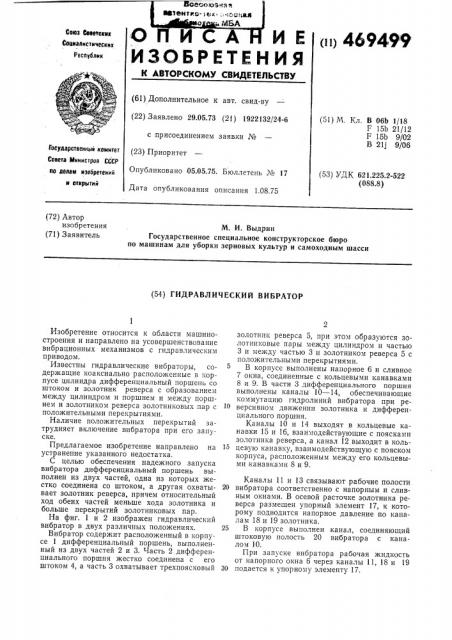

ОПИС ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ощ 469499

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 29.05.73 (21) 1922132/24-6 с присоединением заявки № (23) Приоритет

Опубликовано 05.05.75. Бюллетень ¹ 17

Дата опубликования описания 1.08.75 (51) М. Кл. В 06b 1/18

F 15b 21/12

F 15b 9/02

В 21j 9/06

Государственный комите r

Совета Министров СССР (53) УДК 621.225.2-522 (088.8) но делам изобретений н открытий (72) Автор изобретения (71) Заявитель

М. И. Выдрин

Государственное специальное конструкторское бюро по машинам для уборки зерновых культур и самоходным шасси (54) ГИДРАВЛИЧЕСКИЙ ВИБРАТОР

Изобретение относится к области машиностроения и направлено на усовершенствование вибрационных механизмов с гидравлическим приводом.

Известны гидравлические вибраторы, содержащие коаксиально расположенные в корпусе цилиндра дифференциальный поршень со штоком и золотник реверса с образованием между цилиндром и поршнем и между поршнем и золотником реверса золотниковых пар с положительными перекрытиями.

Наличие положительных перекрытий затрудняет включение вибратора при его запуске.

Предлагаемое изобретение направлено на устранение указанного недостатка.

С целью обеспечения надежного запуска вибратора дифференциальный поршень выполнен из двух частей, одна из которых жестко соединена со штоком, а другая охватывает золотник реверса, причем относительный ход обеих частей меньше хода золотника и больше перекрытий зол отни коны х пар.

На фиг. 1 и 2 изображен гидравлический вибратор в двух различных положениях.

Вибратор содержит расположенный в корпусе 1 дифференциальный поршень, выполненный из двух частей 2 и 3. Часть 2 дифференциального поршня жестко соединена с его штоком 4, а часть 3 охватывает трехпоясковый золотник реверса 5, при этом образуются золотниковые пары между цилиндром и частью

3 и между частью 3 и золотником реверса 5 с положительными перекрытиями.

В корпусе выполнены напорное 6 и сливное

7 окна, соединенные с кольцевыми канавками

8 и 9. В части 3 дифференциального поршня выполнены каналы 10 — 14, обеспечивающие коммутацию гидролиний вибратора при ре10 версивном движении золотника и дифференциального поршня.

Каналы 10 и 14 выходят в кольцевые канавки 15 и 16, взаимодействующие с поясками золотника реверса, а канал 12 выходит в коль15 цевую канавку, взаимодействующую с пояском корпуса, расположенным между его кольцевыми канавками 8 и 9.

Каналы 11 и 13 связывают рабочие полости

20 вибратора соответственно с напорным и сливным окнами. В осевой расточке золотника реверса размещен упорный элемент 17, к которому подводится напорное давление по каналам 18 и 19 золотника.

25 В корпусе выполнен канал, соединяющий штоковую полость 20 вибратора с каналом 10.

При запуске вибратора рабочая жидкость от напорного окна 6 через каналы 11, 18 и 19

30 подается к упорному элементу 17..4 69499=»

Под действием давления рабочей жидкости золотник 5 смещается относительно упорного элемента вправо. В связи с тем, что торцовая полость золотника заперта из-за положительного перекрытия кольцевой канавки 21 пояском цилиндра, одновременно с золотником перемещается и часть 3 дифференциального поршня. Это перемещение продолжается до тех пор, пока кольцевая канавка 21 части

3 поршня не соединится с кольцевой канавкой 9 корпуса и через нее — со сливным окном 7. Далее золотник перемещается вправо до упора в дно части 3 поршня, вытесняя рабочую жидкость из своей торцовой камеры на слив. При этом центральный поясок золотника открывает .кольцевую канавку 16 и напорное давление через канал 14 подводится в поршневую полость дифференциального поршчя (взаимное положение элементов вибратора, соответствующее моменту запуска, показано на фиг. 2).

Далее процесс вибрационного движения происходит обычным образом.

Предмет изобретения

Гидравлический вибратор, содержащий коаксиально расположенные в корпусе дифференциальный поршень со штоком и золот1О ник реверса с образованием между корпусом и поршнем и между поршнем и золотником реверса золотниковых пар с положительными перекрытиями, отличающийся тем, что, с целью обеспечения надежного запуска виб15 ратора, дифференциальный поршень выполнен из двух частей, одна из которых жестко связана со штоком, а другая охватывает золотник реверса, причем относительный ход обеих частей меньше хода золотника и больше пере20 крытий золотниковых пар.

469499

Фиг. f

Фиг 2

Составитель Ф. Тягунов

Техред М. Семенов

Корректор А. Степанова

Редактор В. Фельдман

Типография, пр. Сапунова,2

Заказ 1817/12 Изд. № 679 Тираж 619 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
