Реферат

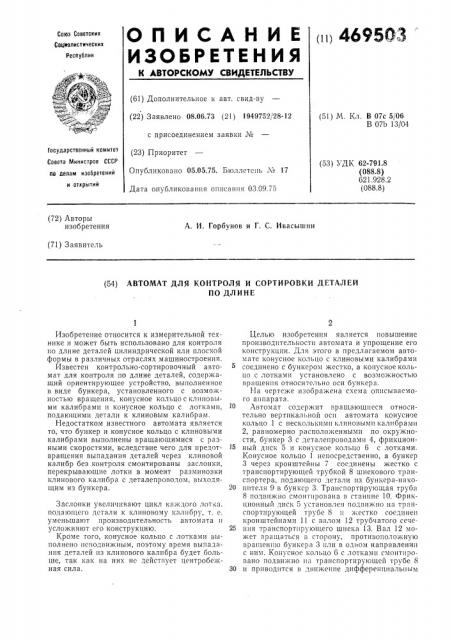

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (i i1 4695ОЗ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 08.06.73 (21) 1949752 28-12 с присоединением заявки 1че (23) Приоритет

Опубликовано 05.05.75. Бюллсте ь М 17

Дата опубликования описания 03.09.75 (51) М. Кл. В 07с 5/06

В 07Ь 13/04

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 62-791.8 (088.8)

621.928.2 (088.8) (72) Авторы изобретения

А. И. Горбунов и Г. C. Ивасышин (71) Заявитель (54) АВТОМАТ ДЛЯ КОНТРОЛЯ И СОРТИРОВКИ ДЕТАЛЕИ

ПО ДЛИНЕ

Изобретение относится к измерительной технике и может быть использовано для контроля по длине деталей цилиндрической или плоской формы в различных отраслях машиностроения.

Известен контрольно-сортировочный автомат для контроля по длине деталей, содержащий ориентирующее устройство, выполненное в виде бункера, установленного с возможностью вращения, конусное кольцо с клиновыми калибрами и конусное кольцо с лотками, подающими детали к клиновым калибрам.

Недостатком известного автомата является то, что бункер и конусное кольцо с клиновыми калибрами выполнены вращающимися с разными скоростями, вследствие чего для предотвращения выпадания деталей через клиновой калибр без контроля смонтированы заслонки, перекрывающие лотки в момент разминовки клинового калибра с деталепроводом, выходящим из бункера.

Заслонки увеличивают цикл каждого лотка, подающего детали к клиновому калибру, т. е. уменьшают производительность автомата и усложняют его конструкцию.

Кроме того, конусное кольцо с лотками выполнено неподвижным, поэтому время выпадания деталей из клинового калибра будет больше, так как на них не действует центробежная сила, Целью изобретения является повышение производительности автомата и упрощение его конструкции. Для этого в предлагаемом автомате конусное кольцо с клиновыми калибрами соединено с бункером жестко, а конусное кольцо с лотками установлено с возможностью вращенпя относительно оси бункера.

На чертеже изображена схема описываемого аппарата.

10 Автомат содержит вращающиеся относительно вертикальной осп автомата конусное кольцо 1 с несколькимп клиновыми калибрами

2, равномерно расположенными по окружности, бункер 3 с деталепроводамп 4, фрикционный диск 5 и конусное кольцо 6 с лотками.

Конусное кольцо 1 непосредственно, а бункер

3 через кронштейны 7 соединены жестко с транспортирующей трубкой 8 шнекового транспортера, подающего детали пз бункера-нако20 пптеля 9 в бункер 3. Транспортирующая труба

8 п о. :t H 0 с м о н т и р о в а н а п с т а н и н е 1 О, Ф р и кционный диск 5 установлен подвижно на транспортирующей трубе 8 и жестко соединен кронштейнами 11 с валом 12 трубчатого сече25 нпя транспортирующего шнека 13. Вал 12 может вращаться B сторону, противоположную вращеншо бункера 3 пли в одном направлении с ним. Конуснос кольцо 6 с лотками смонтировано подвижно на транспортирующей трубе 8

30 и приводится в движение дифференциальным

469503 механизмом 14. CKopocTb вращения конус«о! о кольца с лотками может быть больше скорости вращения бункера 3 или меньше. ь1ем больше скорость вращения конусного кольца

6, тем больше цс«тробе>к«ая с«ля, действующая «а деталь при ее движении по лотку и при выпадании из клинового калибра 2. Прп движении деталей lIQ лотку необходимо, чтобы центробе>кная сила была как можно меньшей, а при их выпадании пз клинового калибра 2, наоборот, большей. В каждом случае выбирается оптимальный вариант. Против каждого клинового калибра 2 на конусном кольце 1 смонтированы неподвижно отсеки 15, число которых равно числу групп сортировки деталсй по размерам.

Ниже отсеков 15 расположены кольцевые лотки 16, закрытые с внешней стороны неподвижным кольцом 17, жестко соединенным со станиной 10. К кольцу 17 жестко присоедипены скребки 18 и лотки 19 для отвода рассортированных деталей в бункеры 20.

Для отражения неправильно ориентированных деталей в бункере 3 перед выходом каждого деталепровода 4 из бункера 3 установлены отражатели 21, жестко соединенные с кольцом 22, подви>кно укрепленном на бункере 3 и приводимом в возвратно-вращательное движение относительно этого бункера эксцентриковым механизмом 23. На ни>кием конце вала 12 смонтирован подвижно захватный шнек 24, приводимый в возвратно-вращательное дви>кение относительно вала 12 планетарно-эксцентриковым механизмом 25. Привод со Ik.р>кит электродвигатель 26, клиноременную передачу 27, редуктор 28, зубчатыс колеса 29, вал 30 и два или три зубчатых колеса 31.

Лвтомат работает следующим образом.

Движение от электродвигателя 26 передается через клиноременную передачу 27, редуктор 28, зубчатые колеса 29 к транспортирующей трубе 8 и через вал 30 и два или три зубгатых колеса 31 к валу 12. Детали, засыпанные в бункер-«акоп«тель 9, захватываются захват«ым шпеком 24, попадают в транспортирующую трубу 8 и транспортирующим шнеком

13 подаются в бункер 3, где, ориентируясь, попадают в деталепроводы 4, а затем поштучно ь лотки конусного кольца 6. При относптель«îì двп>кенни ко«ус«ого кольца с лотками и конус«ого кольца 1 с клиновыми калибрами 2 детали проваливаются в соответствующем месте клинового калибра 2 и попадают в соответствующий отсек 15, а затем в кольцевой

15 лоток 16 и далее скребком 18 направляются по лотку 19 в бункер 20. Избыточные детали из бункера 3 по валу 12 трубчатого сечения и вырез в его нижней части отводятся в бункернакопитель 9.

20 Производительность предлагаемого автомата, имеющего упрощенную конструкцию, в

1,5 — 2 раза выше производительности автоматаа.

Предмет изобретения

Лвтомат для контроля и сортировки деталей по длине, содержащий ориентирующее устрой30 ство, выполненное в виде бункера, установленного с возможность|о вращения, конусное кольцо с клиновыми калибрами и конусное кольцо с лотками, подающими детали к клиновым калибрам, отличающийся тем, что, 35 с целью повышения производительности автомата и упрощения его конструкции, конусное кольцо с клиновыми калибрами соединено с бункером жестко, а конусное кольцо с лотками установлено с возможностью вращс«чя

40 относительно оси бункера.
