Паяльная паста для пайки твердосплавного инструмента

Паяльная паста для пайки твердосплавного инструмента

Иллюстрации

Показать все

Реферат

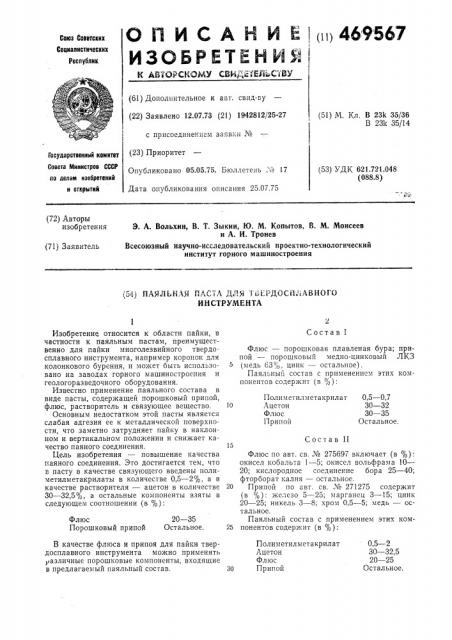

О п И С А H И Е I (111 469 567

ИЗОБРЕТЕНКЯ

Союз Советских

Социалистических

Республик.

К АВТОРСКОМУ СВИ . а ièÅÉЬС 1 ВУ (б1) Дополнительное к авг. свид-ву (22) Заявлено 12.07.73 (21) 1942812/25-27 (51) М. Кл. В 23k 35/36

В 23k 35/14 с присоединением заявки ¹

1 ! (23) Приоритет

Государственный комитет

Совете Министров СССР ло делаю изооретений и открытий

Опубликовано 05.05.75. Бюллетень . и 17

Дата опубликования описания 25.07.75 (53) УДК 621.721.048 (088.8) (72) Авторы изобретения

Э. А. Вольхин, В. Т. Зыкин, Ю. М. Копытов, В. М. Моисеев и А. И. Тронев

Всесоюзный научно-исследовательский проектно-технологический институт горного машиностроения (71) Заявитель

{54) ЛАЯЛ ЬЬАЯ AC ГА ДЛЯ 1 Е "gOCII;;@B HOI O

ИНСТРУМЕНТА

Состав I

Полиметилметакрилат

Ацетон

Флюс

Припой

0,5 — 0,7

30 — 32

30 — 35

Остал ьн ое.

Состав II

Флюс

Порошковый припой

20 — 35

Остальное.

Полиметилметакрилат

Ацетон

Флюс

Припой

0,5 — 2

30 — 32,5

20 — 25

Остальное.

Изобретение относится к области пайки, в частности к паяльным пастам, преимущественно для пайки многолезвийного твердосплавного инструмента, например коронок для колонкового бурения, и может быть использовано на заводах горного машиностроения и геологоразведочного оборудования.

Известно применение паяльного состава в виде пасты, содержащей порошковый припой, флюс, растворитель и связующее вещество.

Основным недостатком этой пасты является слабая адгезия ее к металлической поверхности, что заметно затрудняет пайку в наклонном и вертикальном положении и снижает качество паяного соединения.

Цель изобретения — повышение качества паяного соединения. Это достигается тем, что в пасту в качестве связующего введены полиметилметакрилаты в количестве 0,5 — 2%, а в качестве растворителя — ацетон в количестве

30 — 32,5%, а остальные компоненты взяты в следующем соотношении (в % ):

В качестве флюса и припоя для пайки твердосплавного инструмента можно применять различные порошковые компоненты, входящие в предлагаемый паяльный состав.

Флюс — порошковая плавленая бура; припой — порошковый медно-цинковый ЛКЗ

5 (медь 63%, цинк — остальное) .

Паяльный состав с применением этих компонентов содержит (в %):

Флюс по авт. св. № 275697 включает (в %): окисел кобальта 1 — 5; окисел вольфрама 10—

20; кислородное соединение бора 25 — 40; фторборат калия — остальное.

20 Припой по авт. св. ¹ 271275 содержит (в %): железо 5 — 25; марганец 3 — 15; цинк

20 — 25; никель 3 — 8; хром 0,5 — 5; медь — остальное.

Паяльный состав с применением этих ком25 понентов содержит (в %):

469567

Предмет изобретения

Составитель Б. Говорин

Текред Г. Дворина

Редактор Е. Сотник

Корректор Л. Орлова

Заказ 1813/15 Изд. Ке 710 Тираж 1061 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Паяльный состав можно применять в виде пасты или при раздельном нанесении связующего вещества и твердых компонентов, например путем последовательного погружения армированной части инструмента сначала в связующий раствор, а затем — в смесь порошковых компонентов.

Предлагаемый паяльный состав получают в виде пасты следующим образом. Раствор полиметилметакрилата в ацетоне в соответствии с заданной рецептурой совмещается с твердыми порошкообразными веществами в лопастном или другом смесителе.

Паяльная паста для твердосплавного инструмента, содержащая порошковый припой, флюс, растворитель и связующее вещество, отличающаяся тем, что, с целью повышения качества паяното соединения, в пасту в качестве связующего введены полиметилметакрилаты, в качестве растворителя — ацетон при следующем соотношении компонентов, /о:

Флюс 20 — 35

Раствор итель 30 — 32,5

Связующее 0,5 — 2

Порошковый припой Остальное.
