Реферат

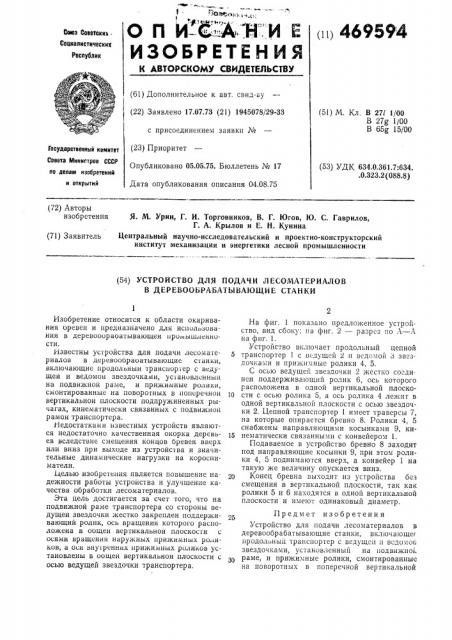

О П Е

ИЗОБРЕТЕНИЯ (i i1 469594

Савв СоветскнхСоднапистнческих

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву ! (22) Заявлено 17.07.73 (21) 1945078/29-33 (51) М. Кл. В 271 1/00

В 27g 1/00

В 65g 15/00 с присоединением заявки М

Совета Министров СССР ло делам изобретений и открытий

Опубликовано 05.05.75. Бюллетень № 17

Дата опубликования описания 04.08.75 (53) УДК 634.0.361.7:634.

0 323 2(088 8) (72) Авторы изобретения

Я. М. Урин, Г. И. Торговников, В. Г. Югов, Ю. С. Гаврилов, Г. А. Крылов и Е. Н. Кунина

Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ЛЕСОМАТЕРИАЛОВ

В ДЕРЕВООБРАБАТЫВАЮЩИЕ СТАНКИ

Государственный комитет (23) 11р нор итет

Изобретение относится к области окаривания оревен и предназначено для использования в деревооораоатывающеи про ышленности.

Известны устройства для подачи лесоматериалов в деревообраоатывающие станки, включающие продольныи транспортер с ведущеи и ведомои звездочками, усi ановленныи на подвижнои раме, и прижимные ролики, смонтированные на поворотных в поперечнои вертикальнои плоскости подпружиненных рычагах, кинематически связанных с подвижнон рамои транспортера.

Недостатками известных устройств являются недостаточно качественная окорка деревьев вследствие смещения концов бревен вверх или вниз при выходе из устройсIBB и значительные динамические нагрузки на коросниматели.

Целью изобретения является повышение надежности работы устройства и улучшение качества обработки лесоматериалов.

Эта цель достигается за счет того, что на подвижной раме транспортера со стороны ведущеи звездочки жестко закреплен поддерживающий ролик, ось вращения которого расположена в оощеи вертикальной плоскости с осями вращения наружных прижимных ро. иков, а оси внутренних прижимных роликов установлены в оощеи вертикальнои плоскости с осью ведущей звездочки транспортера, На фиг. 1 показано предложенное устройство, вид сбоку; на фиг. 2 — разрез по А — А на фиг. 1.

Устройство включает продольный цепной

5 транспортер 1 с ведущей 2 и ведомой s звездочкa irH H npHa H iHbie ролики 4, 5.

С осью ведущсй звездочки 2 жестко соединен поддерживающий ролик 6, ось которого расположена в одной вертикальной плоскоI0 сти с осью ролика 5, а ось ролика 4 лежит в одной вертикальной плоскости с осью звездочки 2. Цепной транспортер 1 имеет траверсы 7, на которые опирается бревно 8. Ролики 4, 5 снабжены направляющими косынками 9, ки15 нематически связанными с конвейером 1.

Подаваемое в устройство бревно 8 заходит под направляющие косынки 9, при этом ролики 4, 5 поднимаются вверх, а конвейер 1 на такую же величину опускается вниз.

2р Конец бревна выходит из устройства без смещения в вертикальной плоскости, так как ролики 5 и 6 находятся в одной вертикальной плоскости и имеют одинаковьш диаметр.

Предмет изобретения

Устройство для подачи лесоматериалов в деревообрабатывающие станки, включающет продольный транспортер с ведущси и ведомой звездочками, установленный на подвижно1. раме, и прижимные ролики, смонтированные на поворотных в поперечной вертикальной

469594

Фи@ 2

Составитель Л. Яновская

Редактор И. Квачадзе Техред А. Камышникова Корректор Т. Гревцова

Заказ 1862/5 Изд. № 677 Тираж 619 Подписное

1 НИИГ1И Государственного комитета Совета Министров СССР по делам изобретений и открытий.

Москва, Ж-35, Раушская наб., д. 4/5 .

Типография, пр. Сапунова, 2 плоскости подпружиненных рычагах, кинематически связанных с подвижной рамой транспортера, отличающееся тем, что, с целью повышения надежности работы устройства и улучшения качества обработки лесоматериалов, на подвижной раме транспортера со стороны ведущей звездочки жестко закреплен поддерживающий ролик, ось вращения которого расположена в общей вертикальной плоскости с осями вращения наружных прижимных роликов, а оси внутренних прижимных роликов установлены в общей вертикальной плоскости с осью ведущей звездочки транс- портера.
