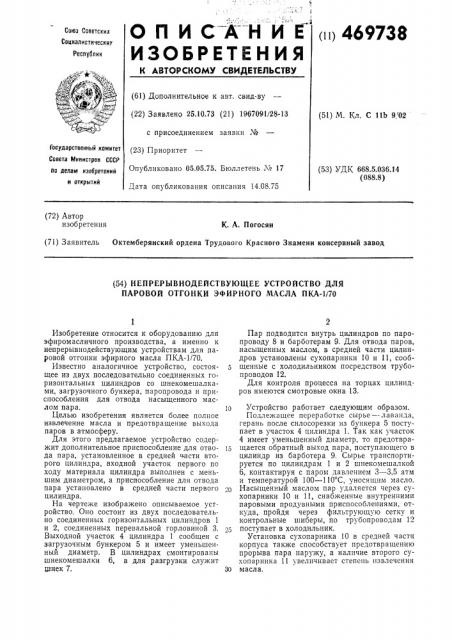

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ (ii) 469738

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф

„ @ (61) Дополнительное к авт, свид-ву (22) Заявлено 25.10.73 (21) 1967091/28-13 с присоединением заявки Ме (23) Приоритет

Опубликовано 05.05.75. Бюллетень М 17

Дата опубликования описания 14.08.75 (51) М. Кл. С 11Ь 9, 02

Государственный комитет

Совета Министров СССР (53) УДК 668.5.036.14 (088.8) ло делам изобретений н открытий (72) Автор изобретения

К. А. Погосян (71) Заявитель Октемберянский ордена Трудового Красного Знамени консервный завод (54) НЕПРЕРЫВНОДЕЙСТВУЮЩЕЕ УСТРОЙСТВО ДЛЯ

ПАРОВОЙ ОТГОНКИ ЭФИРНОГО МАСЛА ПКА-1/70

Изобретение относится к оборудованию для эфиром асличного производства, а именно к непрерывнодействующим устройствам для паровой отгонки эфирного масла ПКА-1/70.

Известно аналогичное устройство, состоящее из двух последовательно соединенных горизонтальных цилиндров со шнекомешалками, загрузочного бункера, паропровода и приспособления для отвода насыщенного маслом пара.

Целью изобретения является более полное извлечение масла и предотвращение выхода паров в атмосферу.

Для этого предлагаемое устройство содержит дополнительное приспособление для отвода пара, установленное в средней части второго цилиндра, входной участок первого по ходу материала цилиндра выполнен с меньшим диаметром, а приспособление для отвода пара установлено в средней части первого цилиндра.

На чертеже изображено описываемое устройство. Оно состоит из двух последовательно соединенных горизонтальных цилиндров 1 и 2, соединенных перевальной горловиной 3.

Выходной участок 4 цилиндра 1 сообщен с загрузочным бункером 5 и имеет уменьшенный диаметр. В цилиндрах смонтированы шнекомешалки 6, а для разгрузки служит

1цнек 7.

Пар подводится внутрь цилиндров по паропроводу 8 и барботерам 9. Для отвода паров, насыщенных маслом, в средней части цилиндров установлены сухопарники 10 и 11, сообщенные с холодильником посредством трубопроводов 12.

Для контроля процесса на торцах цилиндров имеются смотровые окна 13.

1р Устройство работает следующим образом.

Подлежащее переработке сырье — лаванда, герань после силосорезки из бункера 5 поступает в участок 4 цилиндра 1. Так как участок

4 имеет уменьшенный диаметр, то предотвращается обратный выход пара, поступающего в цилиндр из барботера 9, Сырье транспортируется по цилиндрам 1 и 2 шнекомешалкой

6, контактируя с паром давлением 3 — 3,5 атм и температурой 100 — 110 С, уносящим масло.

Насыщенный маслом пар удаляется через сухопарники 10 и 11, снабженные внутренними паровыми продувными приспособлениями, откуда, пройдя через фильтрующую сетку и контрольные шиберы, по трубопроводам 12

25 поступает в холодильник.

Установка сухопарника 10 в средней части корпуса также способствует предотвращению прорыва пара наружу, а наличие второго сухопарника 11 увеличивает степень извлечения

30 масла.

469738

Предмет изобретения

Составитель В. )Кданова

Текред Е. Подуругннна

Редактор Л. Гончарова!

;орректор H. Ayк

Заказ 2273/9 Изд. М 670 Тираж 529 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5Ê-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Непрерывнодействующее устройство для паровой отгонки эфирного масла ПКЛ-1/70, состоящее из двух последовательно соединенных горизонтальных цилиндров со шнекомешалками, загрузочного бункера, паропровода и приспособления для отвода насыщенного маслом пара, отличающееся тем, что, с

4 целью более полного извлечения масла и предотвращения выхода паров в атмосферу, входной участок первого по ходу материала цп линдра выполнен с меньшим диаметром, а

5 приспособление для отвода пара установлено в средней части первого цилиндра, при этом устройство содержит дополнительное приспособление для отвода пара, устайовленное в средней части второго цилиндра.
