Компенсирующая муфта

Компенсирующая муфта

Иллюстрации

Показать все

Реферат

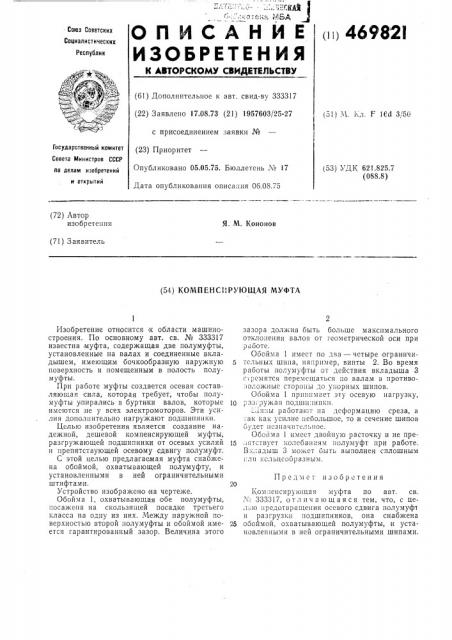

ОПИСАНИЕ

ИЗОБРЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1i i1 4698 2l

Союз Советских

Социалистических

Республик

Г ф ф, с% 1 ф ф (6!) Дополнительное к авт. свид-ву 333317

1 (22) Заявлено 17.08.73 (21) 1957603/25-27 с присоединением заявки № (23) Приоритет

Опубликовано 05.05.75. Бюллетень № 17

Дата опубликования описания 06.08.75

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.825.7 (088.8) (72) Автор изобретения

Я. М. Кононов (71) Заявитель (54) КОМПЕНСИРУЮЩАЯ МУФТА

Изобретение относится к области машиностроения. По основному авт. св. № 333317 известна муфта, содержащая две полумуфты, установленные на валах и соединенные вкладышем, имеющим бочкообразную наружную поверхность и помещенным в полость полумуфты.

При работе муфты создается осевая составляющая сила, которая требует, чтобы полумуфты упирались в буртики валов, которые имеются не у всех электромоторов. Эти усилия дополнительно нагружают подшипники.

Целью изобретения является создание надежной, дешевой компенсирующей муфты, разгружающей подшипники от осевых усилий и препятствующей осевому сдвигу полумуфт.

С этой целью предлагаемая муфта снабжена обоймой, охватывающей полумуфту, и установленными в ней ограничительными штифтами.

Устройство изображено на чертеже.

Обойма 1, охватывающая обе полумуфты, посажена на скользящей посадке третьего класса на одну из них. Между наружной поверхностью второй полумуфты и обоймой имеется гарантированный зазор, Величина этого зазора должна быть больше максимального отклонения валов от геометрической оси при раооте.

Обойма 1 имеет по два — четыре ограничи5 тельных шипа, например, винты 2. Во время работы по",óìóôòû î"; действия вкладыша 3

c i 1Icмятся перемеllIBTI cH Ilo BBJIBM B IlpoTHBD. олoжныс стороны «о упорных шипов.

Ооойма 1 принимает эту осевую нагрузку, 10;:аз. ружая подшппнпки.

: и: ы раоотают на деформацию среза, а. ак как усилие небольшое, то и сечение шипов будет везначи-.с.lü,loå.

Обойма 1 нмсст двойную расточку и не пре15: ятствует колебаниям полумуфт при работе.

Вкладыш 3 мо>кет быль выполнен сплошным

"ли ксльцсобразным.

Предмет изобретения

Ком пенсирующая муфта по авт. св.

333317, отличающаяся тем, что, с це.:.-ю предотвращения осевого сдвига полумуф1 и разгрузки подшипников, она снабжена

25 обоймой, охватывающей полумуфты, и установленными в ней ограничительными шипами.
