Привод постоянных оборотов генератора переменного тока

Привод постоянных оборотов генератора переменного тока

Иллюстрации

Показать все

Реферат

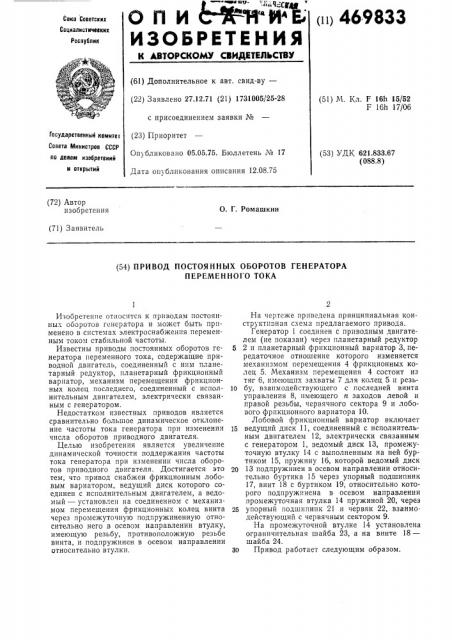

НЖт "иЖ

ОП И

ИЗОБРЕТЕНИЯ (и) 469833

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 27.12.71 (21) 1731005/25-28 с присоединением заявки № (23) Приоритет

Опубликовано 05.05.75. Бюллетень ¹ 17

Дата опубликования описания 12.08.75 (51) М. Кл. F 16h 15/52

F 16h 17/06

Государственный комитет

Совета Мииистров СССР (53) УДК 621.833.67 (088,8) ло делам изобретений и открытий (72) Автор изобретения

О. Г. Ромашкин (71) Заявитель (54) ПРИВОД ПОСТОЯННЫХ ОБОРОТОВ ГЕНЕРАТОРА

ПЕРЕМЕННОГО ТОКА

Изобретение относится к приводам постоянных оборотов генератора и может быть применено в системах электроснабжения переменным током стабильной частоты.

Известны приводы постоянных оборотов генератора переменного тока, содержащие приводной двигатель, соединенный с ним планетарный редуктор, планетарный фрикционный вар патор, механизм перемещения фрикционных колец последнего, соединенный с исполнительным двигателем, электрически связанным с генератором.

Недостатком известных приводов является сравнительно большое динамическое отклонение частоты тока генератора при изменении числа оборотов приводного двигателя.

Целью изобретения является увеличение динамической точности поддержания частоты тока генератора при изменении числа оборотов приводного двигателя. Достигается это тем, что привод снабжен фрикционным лобовым вариатором, ведущий диск которого соединен с исполнительным двигателем, а ведомый — установлен на соединенном с механизмом перемещения фрикционных колец винта через промежуточную подпружиненную относительно него в осевом направлении втулку, имеющую резьбу, противоположную резьбе винта, и подпружинен в осевом направлении относительно втулки.

На чертеже приведена принципиальная конструктивная схема предлагаемого привода.

Генератор 1 соединен с приводным двигателем (не показан) через планетарный редуктор

5 2 и планетарный фрикционный вариатор 3, передаточное отношение которого изменяется механизмом перемещения 4 фрикционных колец 5. Механизм перемещения 4 состоит из тяг 6, имеющих захваты 7 для колец 5 и резь1О бу, взаимодействующего с последней винта управления 8, имеющего п заходов левой и правой резьбы, червячного сектора 9 и лобового фрпкционного вариатора 10.

Лобовой фрикционный вариатор включает

15 ведущий диск 11, соединенный с исполнительным двигателем 12, электрически связанным с генератором 1, ведомый диск 13, промежуточную втулку 14 с выполненным на ней буртиком 15, пружину 16, которой ведомый диск

20 13 подпружинен в осевом направлении относительно буртика 15 через упорный подшипник

17, винт 18 с буртиком 19, относительно которого подпружи иена в осевом направлении промежуточная втулка 14 пружиной 20, через

25 упорный подшипник 21 и червяк 22, взаимо. действующий с червячным сектором 9.

На промежуточной втулке 14 установлена ограничительная шайба 23, а на винте 18— шайба 24.

30 Привод работает следующим образом. вается в зависпмостп ст момента сопротивления на червяке 22, что обеспечивает макси. мально возможные ускорения исполнительного двигателя 12 и червяка 22 и наименьшее динамическое отклонение частоты тока генератора при больши . скоростях разгона и сброса оборотов приводного двигателя. Вращение червяка 22 псредается червячному сектору 9 винта управления 8, при вращении которого тяги 6 будут ввинчиваться в него пли вывинчиваться пз него и тем самым сдвигать или раздвигать кольца 5. При этом скорость вращения и частота тока генератора достигнет номинального значения в пределах допуска, сигнал на исполнительный двигатель станет равным нулю и кольца 5 остановятся.

Передаточное отношение фрикционного лобовото вариатора для обеспечения наименьшего динамического отклонения частоты тока генератора должно изменяться по закону изменения усилия перемещения колец 5 от скорости перевода колец. Это обеспечивается подбором характеристик пружин 16 и 20 и средних радиусов и углов подъема винтовой линии рсзьбы на валу червяка 22.

Привод постоянных оборотов генератора переменного тока, содержащий приводной двигатель, соединенный с ним планетарный редуктор, планетарный фрикционный варпатор, механизм перемещения фрикционных колец последнего, соединенный с исполнительным двигателем, электрически связанным с генератором, отл и ч а ю шийся тем, что, с целью увеличения динамической точности поддержания частоты тока генератора прп изменении числа оборотов приводного двигателя, привод снабжен фрикционным лобовым вариатором, ведущий диск которого соединен с исполнительным двигателем, а ведомый — установлен на соединенном с механизмом перемещения фрикционных колец винта через промежуточную подпружиненную относительно него в осевом направлении втулку, имеющую резьбу, противоположную резьбе винта, и подпружинен в осевом направлении относительно втулки. Я,ЧВ-.. —;т- .двеа з

Ь=

При изменении числа оборотов приводного двигателя на исполнительный двигатель 12 будет дан сигнал, пропорциональный отклонению частоты генератора 1 от номинальной.

Исполнительный двигатель 12 начнет вращать в ту или другую сторону в зависимости от увеличения или уменьшения числа оборотов приводного двигателя ведущий диск 11 лобового фрикционного вариатора 10, который передает вращение ведомому диску 13. Вначале когда скорость перемещения колец 5 равна нулю, усилие их перемещения, моменты на винте управления 8, червяке 22 на ведомом диске 13 и ведущем диске 11 и момент сопротивления на валу исполнительного двигателя 1я

12 также равны нулю, последний вращается с максимальным ускорением (ускорение холостого хода), следовательно, и перемещение фрикционных колец 5 будет происходить с максимальным ускорением и скоростью, поскольку передаточное отношение фрикцпонного лобового вариатора в начальный момент времени наименьшее.

С ростом скорости перемещения колец 5 растетусилие перемещения колец, моменты со- д противления на винте управления 8, червяке 22 и ведомом диске 13.

При правом вращении исполнительного двигателя 12 ведомый диск 13 под действием момента сопротивления перемещается вдоль ЗО своей оси относительно промежуточной втулки

14, сжимая пружину 16. Передаточное отношение лобового вариатора увеличивается, на исполнительном двигателе 12 величина момента сопротивления поддерживается на уров- З не, обеспечивающем достаточную величину ускорения разгона исполнительного двигателя

12 и червяка 22, максимально возможное ускорение которого обеспечивает наименьшее динамическое отклонение частоты тока гене- 4р ратора.

При левом вращении исполнительного двигателя 12 ведомый диск 13 вместе с промежуточной втулкой 14 и ограничительной шайбой

23 перемещается вдоль оси винта 18, сжимая 4 пружину 20, с ростом момента сопротивления на ведомом диске 13 при увеличении скорости перемещения фрикционных колец 5.

Таким образом, передаточное отношение фрикционного лобового вариатора устанавли- 50

Предмет изобретения

469833

7 5 Б

Составитель А. Миловидова

Техред Е. Подурушина

Корректор О. Тюрина

Редактор Е. Сотник

Типография, пр. Сапунова, 2

Заказ 1923/6 Изд. № 696 Тираж 869 Подписное

UHHHIlH Государственного комитета Совета Министров СССР по делам изобретений н открытий

Москва, )К-35, Раушская наб., д. 4i5
