( ()!) 469948

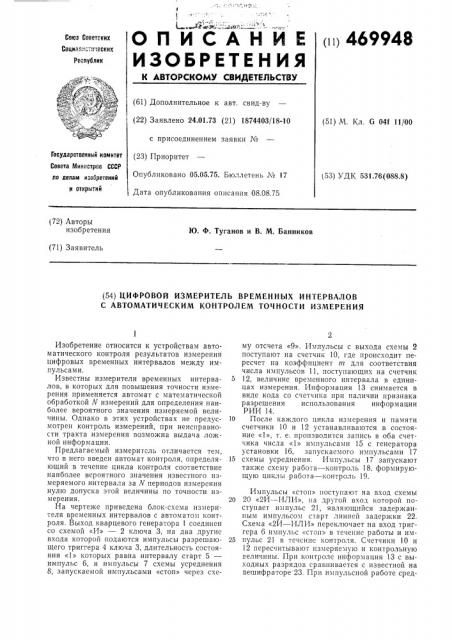

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социал!!стн-)вских

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 24.01.73 (21) 1874403/18-10 с присоединением заявки ),"е (23) Приоритет

Опубликовано 05.05.75. Бюллетень М 17

Дата опубликования описания 08.08.75 (51) М. Кл. G 041 11/00

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УД К 531.76 (088.8) 172) Авторы изобретения

Ю. Ф. Туганов и В. М. Банников (71) Заявитель (54) ЦИФРОВОИ ИЗМЕРИТЕЛЬ ВРЕМЕННЫХ ИНТЕРВАЛОВ

С АВТОМАТИЧЕСКИМ КОНТРОЛЕМ ТОЧНОСТИ ИЗМЕРЕНИЯ

Изобретение относится к устройствам автоматического контроля результатов измерения цифровых временных интервалов между импульсами.

Известны измерители временных интервалов, в которых для повышения точности измерения применяется автомат с математической обработко" N измерений для определения наиболее вероятного значения измеряемой величины. Однако в этих устройствах не предусмотрен контроль измерений, при неисправности тракта измерения возможна выдача ложной информации.

Предлагаемый измеритель отличается тем, что в него введен автомат контроля, определяющий в течение цикла контроля соответствие наиболее вероятного значения известного измеряемого интервала за У периодов измерения нулю допуска этой величины по точности измерения.

На чертеже приведена блок-схема измерителя временных интервалов с автоматом контроля. Выход кварцевого генератора 1 соединен со схемой «И» — 2 ключа 3, на два другие входа которой подаются импульсы разрешающего триггера 4 ключа 3, длительность состояния «1» которых равна интервалу старт 5— импульс 6, и импульсы 7 схемы усреднения

8, запускаемой импульсами «стоп» через схему отсчета «9». Импульсы с выхода схемы 2 поступают на счетчик 10, где происходит пересчет на коэффициент т для соответствия числа импульсов 11, поступающих на счетчик

5 12, величине временного интервала в единицах измерения. Информация 13 снимается в виде кода со счетчика при наличии признака разрешения использования информации

РИИ 14.

10 После каждого цикла измерения и памяти счетчики 10 и 12 устанавливаются в состояние «1», т. е. производится запись в оба счетчика числа «1» импульсами 15 с генератора установки 16, запускаемого импульсами 17

15 схемы усреднения. Импульсы 17 запускают также схему работа — контроль 18, формирующую циклы работа — контроль 19.

Импульсы «стоп» поступают на вход схемы

20 20 «2И вЂ” ИЛИ», на другой вход которой поступает импульс 21, являющийся задержанным импульсом старт линией задержки 22.

Схема «2И вЂ” ИЛИ» переключает на вход триггера 6 импульс «стоп» в течение работы и им25 пульс 21 в течение контроля. Счетчики 10 и

12 пересчитывают измеряемую и контрольную величины. При контроле информация 13 с выходных разрядов сравнивается с известной на дешифраторе 23. При импульсной работе сред469948

Предмет изобретения

Старп

Составитель Л. Баканова

Корректор Л. Котова

Техред М. Семенов

Редактор О. Филиппова

Заказ 1922/15 Изд. № 669 Тираж 529 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, и нее значение числа импульсов «К» контрольной величины на входе дешифратора равно

-N

К = = 1 импульсов, Tom где т — длительность линии задержки 22, То — период генератора квантующих импульсов 1, т — коэффициент пересчета счетчика 10.

Показания выходного счетчика равны

Т,тК Т„т

Ю Л

Результат контроля 24 поступает на триггер

25, который устанавливается в состояние «0» (выход 26) в момент начала цикла контроля.

При положительных результатах контроля импульсом 24 с дешифратора 23 триггер разрешения 25 переводится в состояние «1» на последующий цикл работы. При отсутствии импульсов с дешифратора триггер остается в состоянии «0».

Состояние 26 триггера 25 поступает на вход схемы «И» 27, на другие входы которой поступают импульсы работа — контроль 19 и импульсы 17 с выхода схемы усреднения 8, имеющие фазу, противоположную импульсам 7.

С выхода схемы «И» 27 выдается признак разрешения использования информации импульс РИИ.

Цифровой измеритель временных интервалов с автоматическим контролем точности изl0 мерения, содержащий генератор квантующих импульсов, ключ, выходной счетчик, блок математической обработки, отличающийся тем, что, с целью контроля точности измерений, контроля исправности и достоверности

15 выходной информации, в измеритель введен автомат контроля, содержащий последовательно соединенные со схемой усреднения счетчик-формирователь циклов работа — контроль, дешифратор определения соответствия

2р показаний выходного счетчика полю допуска по точности известного измеряемого интервала, формирователь — триггер управляющего состояния, схему «И» для формирования признака разрешения использования выходной ин25 формации, схему «2И вЂ” ИЛИ» и импульсну1о линию задержки малой длительности,
