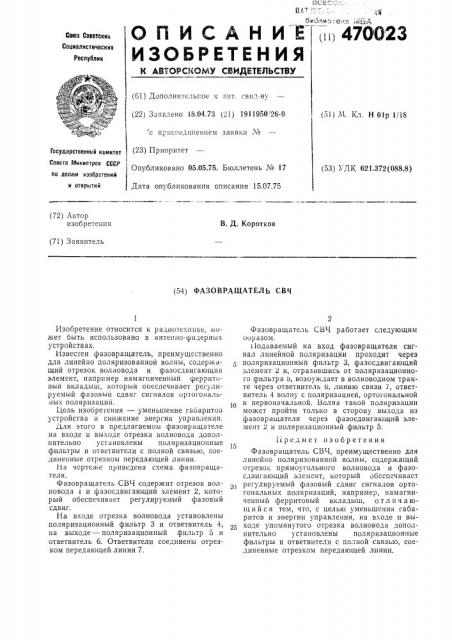

gg;pr>-;111 т:. : . ::; —, д библио; ВнБ мЬМ (ПИСАНИЕ
ИЗОБРЕТЕНИЯ,1 47ОО23
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заявлено 18.04.73 (21) 1911950. 26-9 (51) М. Кл. Н 01р 1/18 с присоединением заявки М (23) Приоритет Опубликовано 05.05.75. Бюллетень М 17
Дата опубликования описания 15.07.75
Государственный комитет
Совета министров СССР по делам изобретении и открытий (53) УДК 621.372(088.8) (72) Автор изобретения
В. Д. Коротков (71) Заявитель (54) ФАЗОВРАЩАТЕЛЬ СВЧ
Изобретение относится к радиотехнике, может быть использовано в антенно-<ридернь х устройствах.
Известен фазовращатель, преимущественно для линейно поляризованной волны, содержащий отрезок волновода и фазосдвигающий элемент, например намагниченный ферритовый вкладыш, который ооеспечивает регулируемый фазовый сдвиг сигналов ортогональных поляризаций.
Цель изобретения — уменьшение габаритов устройства и снижение энергии управления.
Для этого в предлагаемом фазовращателе на входе и выходе отрезка волновода дополнительно установлены поляризационные фильтры и ответвители с полной связью, соединенные отрезком передающей линии.
1-1а чертеже приведена схема фазовращателя.
Фазовращатель СВЧ содержит отрезок волновода и фазосдвигающий элемент 2, который обеспечивает регулируемый фазовый сдвиг.
На входе отрезка вол новода установлены поляризационный фильтр 3 и ответвитель 4, на выходе — поляризационный фильтр 5 и ответвитель 6: Ответвители соединены отрезком передающей линии 7.
Фазовращатель СВЧ работает следующим ооразом. 1одаваемый на вход фазовращателя сигнал линейной поляризации проходит через поляризационный фильтр 3, фазосдвигающий элемент 2 и, отразившись от поляризационного рильтра о, возоуждает в волноводном тракте через ответвитель 6, линию связи 7, ответвитель 4 волну с поляризацией, ортогональной к первоначальной. Волна такои поляризации может пройти только в сторону выхода из фазовращателя через фазосдвигающий элемент 2 и поляризационный фильтр 5.
11редмет изобретения
Фазовращатель СВЧ, преимущественно для линейно поляризованной волны, содержащий отрезок прямоугольного волновода и фазосдвигающий элемент, который обеспечивает регулируемый фазовый сдвиг сигналов ортогональных поляризаций, например, намагниченный ферритовый вкладыш, о т л и ч а юшийся тем, что, с целью уменьшения габаритов и энергии управления, на входе и выходе упомянутого отрезка волновода дополнительно установлены поляризационные фильтры и ответвители с полной связью, соединенные отрезком передающей линии.
Составитель Ю. Еркин
Редактор Б. Федотов
Корректор И. Позияковская
Техред Т. Миронова
Типография, пр. Сапунова, 2
Заказ 1870716 Изд. ¹ б93 Тираж 833 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, )К-35, Раушская наб., д. 4/5
