Программное реле
Иллюстрации
Реферат

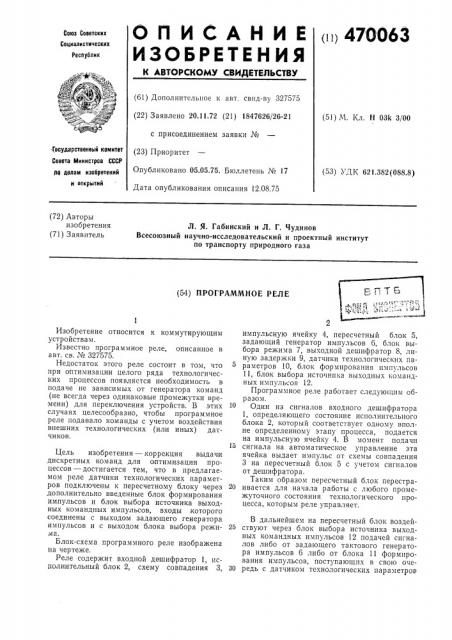

О П И С А Н И Е п11 47О 063
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт, свид-ву 327575 (22) Заявлено 20.11.72 (21) 1847626/26-21 с присоединением заявки Ме (23) Приоритет
Опубликовано 05.05,75. Бюллетень Хе 17
Дата опубликования описания 12.08.75 (51) М. Кл, Н 03k 3/00
-Государственный комитет
Совета Министров СССР
fl0 flenaM изобретений и открытий (53) УДК 621.382(088.8) (72) Авторы изобретения (71) Заявитель
Л. Я. Габинскии и Л. Г. Чудинов
Всесоюзный научно-исследовательский и проектный институт по транспорту природного газа (54) ПРОГРАММНОЕ РЕЛЕ
Изобретение относится к коммутирующим устройствам.
Известно программное реле, описанное в авт. св. Ме 327575.
Недостаток этого реле состоит в том, что при оптимизации целого ряда технологических процессов появляется необходимость в подаче не зависимых от генератора команд (не всегда через одинаковые промежутки времени) для переключения устройств. В этих случаях целесообразно, чтобы программное реле подавало команды с учетом воздействия внешних технологических (или иных) датчиков, Цель изобретения — коррекция выдачи дискретных команд для оптимизации процессов — достигается тем, что в предлагаемом реле датчики технологических параметров подключены к пересчетному блоку через дополнительно введенные блок формирования импульсов и блок выбора источника выходных командных импульсов, входы, которого соединены с выходом задающего генератора импульсов и с выходом блока выбора режима.
Блок-схема программного реле изображена на чертеже.
Реле содержит входной дешифратор 1, исполнительный блок 2, схему совпадения 3, импульсную ячейку 4, пересчетный блок 5, задающий генератор импульсов 6, блок выбора режима 7, выходной дешифратор 8, линую задержки 9, датчики технологических параметров 10, блок формирования импульсов
11, блок выбора источника выходных командных импульсов 12.
Программное реле работает следующим образом.
10 Один из сигналов входного дешифратора
1, определяющего состояние исполнительного блока 2, который соответствует одному вполне определенному этапу процесса, подается на импульсную ячейку 4. В момент подачи
15 сигнала на автоматическое управление эта ячейка выдает импульс от схемы совпадения
3 на пересчетный блок 5 с учетом сигналов от дешифратора.
Таким образом пересчетный блок перестра20 ивается для начала работы с любого промежуточного состояния технологического процесса, которым реле управляет.
В дальнейшем на пересчетный блок воздей25 ствуют через блок выбора источника выходных командных импульсов 12 подачей сигналов либо от задающего тактового генератора импульсов 6 либо от блока 11 формирования импульсов, поступающих в свою оче30 редь с датчиком технологических параметров
470О63
I
I !
Г
1 ! =г=;,т ф г 1 1
Составитель А. Максаков
Техред М. Семенов Корректор В. Брыксина
Редактор Б. Федотов
Заказ 1912)12 Изд. № 705 Тираж 902 Подписное
ЦНИИПИ Государствснного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Я(-35, Раушская наб., д. 4/5
Тнпсграфия, пр. Сапунова, 2
10. Как будет раоотать программное реле— от генератора 6 илп от датчиков технологических параметров 10 — решает оператор, который воздействует на блок 12 органом управления через блок выбора режима 7.
Пересчетный блек 5 выдает команды па исполните IbnblH блок 2 через выходной дешифратор 8. С целью исключения ложных сигналов с выходного дешифратора 8, разрешение на выдачу команд исполнительным блоком 2 подается сигналом автоматического управления через линию задержки 9. Это позволяет блоку 5 перестроиться в соответствии с командой выходного дешифратора 1 или остаться в исходном положении, определяемом
4 сигналом ручного управления от блока выбора режима 7.
Предмет изобретения
5 Программное реле по авт. св. № 327575, отличающееся тем, что, с целью коррекции выдачи дискретных команд для оптимизации процессов, датчики технологических параметров подключены к пересчетному бло10 ку через дополнительно введенные блок формирования импульсов и блок выбора источника выходных командных импульсов, входы которого соединены с выходом задающего генератора импульсов и с выходом блока выбо15 ра режима.
