Балансный диодно-регенеративный компаратор
Патент 470072
Авторы
Балансный диодно-регенеративный компаратор
Иллюстрации
Реферат

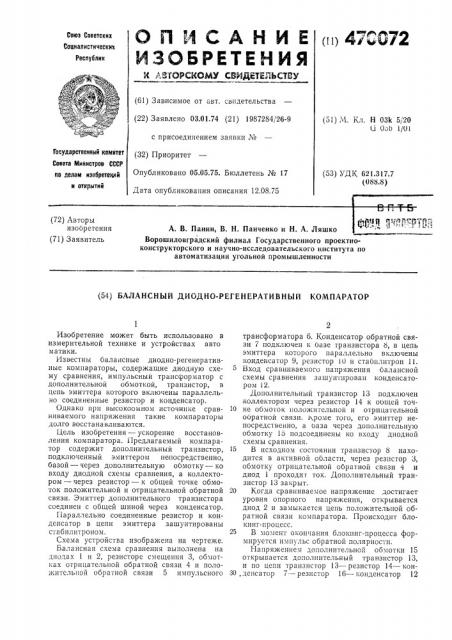

О Л И C А Н И Е пц 47CG72
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
Х;-". .ВХОРСКСМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 03.01.74 (21) 1987284/26-9 (51) М. Кл. Н 03k 5/20 (л ОоЬ 1/01 а=.
Государственный комитет с присоединением заявки ¹ (32) Приоритет
Опубликовано 05.05.75. Бюллетень № 17
Дата опубликования описания 12.08.75
Совета Министров СССР оо делам изобретений и открытий (53) УДК 621.317.7 (088.8) (72) Авторы изобретения (71) Заявитель
Ворошиловградский филиал Государственного проектноконструкторского и научно-исследовательского института по автоматизации угольной промышленности (54) БАЛАНСНЫЙ ДИОДНО-РЕГЕНЕРАТИВНЫЙ КОМПАРАТОР
Изобретение может быть использовано в измерительной технике и устройствах авто м атики.
Известны балансные диодно-регенеративные компараторы, содержащие диодную схему сравнения, импульсный трансформатор с дополнительной обмоткой, транзистор, в цепь эмиттера которого включены параллельно соединенные резистор и конденсатор.
Однако при высокоомном источнике сравниваемого напряжения такие компараторы долго восстанавливаются.
Цель изобретения — ускорение восстановления компаратора. Предлагаемый компаратор содержит дополнительный транзистор, подключенный эмиттером непосредственно, базой — через дополнительную обмотку — ко входу диодной схемы сравнения, а коллектором — через резистор — к общей точке обмоток положительной и отрицательной обратной связи. Эмиттер дополнительного транзистора соединен с общей шиной через конденсатор.
Параллельно соединенные резистор и конденсатор в цепи эмиттера зашунтированы стаби литр о ном.
Схема устройства изображена на чертеже.
Балансная схема сравнения выполнена на диодах 1 и 2, резисторе смещения 3, обмотках отрицательной обратной связи 4 и полоскитсльпой обратной связи 5 импульсного трансформатора 6. Конденсатор обратной связи 7 подключен к оазе транзистора Ь, в цепь эмиттера которого параллельно включены конденсатор 9, резистор 1О и стабплитрон 11.
Вход сравниваемого напряжения балансной схемы сравнения зашунтнрован конденсатором 12.
Дополнительный транзистор 13 подключен .коллектором через резистор 14 к оощей точ10 ке обмоток положительной и отрицательной ооратной связи. ро»е того, его эмиттер непосредственно, а оаза через дополнительную обмотку 15 подсоединены ко входу диодной схемы сравнения.
15 В исходном состоянии транзистор 8 находится в активной области, через резистор 3, обмотку отрицательной обратной связи 4 и диод 1 проходит ток. Дополнительный транзистор 13 закрыт.
20 Когда сравниваемое напряжение достигает уровня опорного напряжения, открывается диод 2 и замыкается цепь положительной обратной связи компаратора. Происходит блокинг-процесс.
В момент окончания блокинг-процесса формируется импульс обратной полярности.
Напряжением дополнительной обмотки 15 открывается дополнительный транзистор 13, и по цепи транзистор 13 — резистор 14 — кон30 . денсатор 7 — резистор 16 — конденсатор 12
470072
1 !
1 !
1
Составитель А. Панин
Техред М. Семенов
Редактор Б. Федотов
Корректор В. Брыксина
Заказ 1912 17 Изд. № 705 Тира>к 902 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, К-35, Раушская наб., д. 4 5
Типография, пр. Сапунова, Z проходит ток. Продолжительность восстановления напряжения па конденсаторах 7 и 12, определяемая постоянной времени цепочки из последовательно соединенных конденсаторов
7, 12, резисторов 14 и 16, составляет 30—
50 мксек.
С целью повышения стабильности компаратора резистор 10 и конденсатор 9 зашунтированы стабилитроном 11.
Напряжение стабплитрона 11 должно быть несколько больше максимального напряжения на резисторе 10 при граничных значениях элементов и питающего напряжения.
При блокинг-процессе конденсатор 9, зарядившись током эмиттера транзистора 8 до напряжения стабилизации стабилитрона 11, перестает заряжаться, так как с этого момента ток проходит через стабилитрон.
Конденсатор 9 имеет малу1о емкость, напряжение стабилизации стабилитрона 11 мало отличается от установившегося значения напряжения смещения, поэтому можно легко обеспечить восстановление напряжения смещения за 30 — 50 мксек, и к моменту поступления следующего сравниваемого импульса напряжение на конденсаторе 9, а следовательно, и ток транзистора 8 рав:Iû установившеМ СЯ ЗНа 1ЕНИ10.
Предмет изобретения
1. Баланспый дподно-регенеративный компаратор, содержащий диодпую схему сравнения, импульсный трансформатор с дополнительной обмоткой, транзистор, в цепь эмитте10 ра которого включены параллельно-соединенные резистор и конденсатор, о т л и ч а ющи и с я тем, что, с целью ускорения его восстановления, он содержит дополнительный транзистор, подключенный эмиттером непос15 редственно, базой — через дополнительную обмотку — ко входу диодной схемы сравнения, а коллектором — через резистор — к общей точке обмоток положительной и отрицательной обратной связи, при этом эмиттер
20 дополнительного транзистора соединен с общей шиной через конденсатор.
2. Устройство по п. 1. отличающееся тем, что, с целью повышения стабильности, параллельно соединенные резистор и конден25 сатор в цепи эмиттера зашунтированы стабилитроном.
