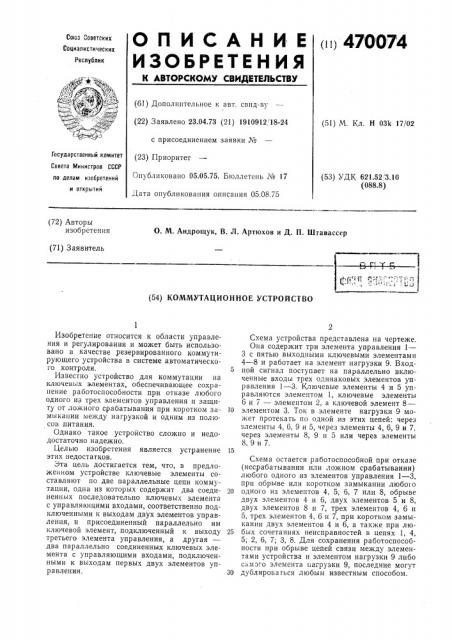

О Il И С А Н И Е п ) 470 074

ИЗОБРЕТЕН И Я

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 23.04.73 (21) 1910912, 18-24 (51) М. Кл. Н 031с 17/02 с присоединением заявки №

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.52, 3.10 (088.8) Опубликовано 05.05.75. Бюллетень № 17

Дата опубликования описания 05.08.75 (72) Авторы изобретения

О. М. Андрощук, В. Л. Артюхов и Д. П. Штавассер (71) Заявитель (54) КОММУТАЦИОННОЕ УСТРОЙСТВО

ГосУдарственный комитет (23) 11риоритет

Изобретение относится к области управления и регулирования и может быть использовано в качестве резервированного коммутирующего устройства в системе автоматического контроля.

Известно устройство для коммутации на ключевых элементах, обеспечивающее сохранение работоспособности при отказе любого одного из трех элементов управления и защиту от ложного срабатывания при коротком замыкании между нагрузкой и одним из полюсов питания.

Однако такое устройство сложно и недодостаточно надежно.

Целью изобретения является устранение этих недостатков.

Эта цель достигается тем, что, в предложенном устройстве ключевые элементы составляют по две параллельные цепи коммутации, одна из которых содержит два соединенных последовательно ключевых элемента с управляющими входами, соответственно подключенными к выходам двух элементов управления, и присоединенный параллельно им ключевой элемент, подключенный к выходу третьего элемента управления, а другая— два параллельно соединенных ключевых элемента с управляющими входами, подключенными к выходам первых двух элементов управления.

Схема устройства представлена на чертеже.

Она содержит три элемента управления 1—

3 с пятью выходными ключевыми элементами

4 — 8 и работает на элемент нагрузки 9. Входной сигнал поступает на параллельно включенные входы трех одинаковых элементов управления 1 — 3. Ключевые элементы 4 и 5 управляются элементом 1, ключевые элементы

6 и 7 — элементом 2, а ключевой элемент 8—

10 элементом 3. Ток в элементе нагрузки 9 может протекать по одной из этих цепей: через элементы 4, 6, 9 и 5, через элементы 4, 6, 9 и 7, через элементы 8, 9 и 5 или через элементы

8, 9 и 7.

Схема остается работоспособной при отказе (несрабатывании или ложном срабатывании) любого одного из элементов управления 1 — 3, при обрыве или коротком замыкании любого

20 одного из элементов 4, 5, 6, 7 или 8, обрыве двух элементов 4 и 6, двух элементов 5 и 8, двух элементов 8 и 7, трех элементов 4, 6 и

5, трех элементов 4, 6 и 7, при коротком замыкании двух элементов 4 и 6, а также при лю25 бых сочетаниях неисправностей в цепях 1, 4, 5; 2, 6, 7; 3, 8. Для сохранения работоспособности при обрыве цепей связи между элементами устройства и элементом нагрузки 9 либо самого элемента нагрузки 9, последние могут

ЗО ) GJIHp053I hcII любым H3BecTHblM способом.

Предлагаемое коммутационное устройство может быть применено в высоконадежных логических элементах и обеспечивает высокую надежность функционирования за счет исключения ложных срабатываний при коротком замыкании по одному из полюсов питания, двухполюсного разрыва на управляемом элементе нагрузки 9, а также за счет уменьшения числа элементов, участвующих при этом в цепях коммутации тока.

Предмет изобретения

Коммутационное устройство, содержащее ключевые элементы, соединенные с элемента470074 ми управления и элементом нагрузки, о тл ич а ю щ е е с я тем, что, с целью упрощения устройства и увеличения надежности его работы, ключевые элементы объединены в две

5 цепи, соединенные с элементом нагрузки, одна из которых содержит два соединенных последовательно ключевых элемента с управляющими входами, соответственно подключенными к выходам двух элементов управления, и

10 присоединенный параллельно им ключевой элемент, подключенный к выходу третьего элемента управления, а другая — два параллельно соединенных ключевых элемента с управляющими входами, подключенными к выхо15 дам первых двух элементов управления.
