Реферат

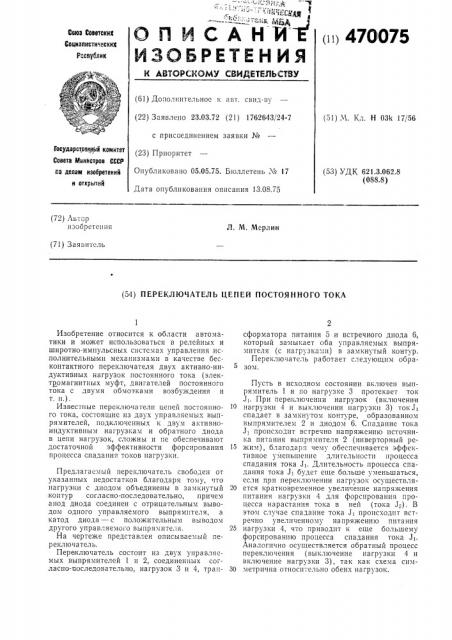

1 1 470 075

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 23.03.72 (21) 1762643/24-7 (51) М. Кл. Н 03k 17/56 с присоединением заявки №

ГосударстеенуЬ и комитет

Совета ааиннстров СССР го делам изобретений и открытий (23) Приоритет

Опубликовано 05,05.75. Бюллетень № 17

Дата опубликования описания 13.08.75 (53) УДК 621.3.062.8 (088.8) (72) Аьтор изобретения

Л. М. Мерлин (71) Заявитель (54) ПЕРЕКЛЮЧАТЕЛЬ ЦЕПЕЙ ПОСТОЯННОГО ТОКА

Изобретение относится к области автоматики и может использоваться в релейных и широтно-импульсных системах управления ис.полнительнььми механизмами в качестве бесконтактного переключателя двух активно-индуктивных нагрузок постоянного тока (элект11омагнитных муфт, двигателей постоянного тока с двумя обмотками возбуждения и т. п.).

Известные переключатели цепей постоянного тока, состоящие из двух управляемых выпрямителей, подключенных к двум активноиндуктивным нагрузкам и обратного диода в цепи нагрузок, сложны и не обеспечивают достаточной эффективности форсирования процесса спадания токов нагрузки.

Предлагасмый переключатель свободен от указанных недостатков благодаря тому, что нагрузки с диодом объединены в замкнутьш контур согласно-последовательно, причем анод диода соединен с отрицательным выводом одного управляемого выпрямителя, а катод диода — с положительным выводом другого упраьляемого выпрямителя.

На чертеже представлен описываемый переключатель.

Переключатель состоит из двух управляемых выпрямителей 1 и 2, соединенных согласно-последовательно, нагрузок 3 и 4, трансформатора питания 5 и встречного диода б, который замыкает оба управляемых выпрямителя (с нагрузками) в замкнутый контур, Переключатель работает следующим образом.

Пусть в исходном состоянии включен выпрямитель 1 и по нагрузке 3 протекает ток

J . При переключении нагрузок (включении

10 нагрузки 4 и выключении нагрузки 3) ток J( спадает в замкнутом контуре, образованном выпрямителем 2 и диодом 6. Спадание тока

J. происходит встречно напряжению источника питания выпрямителя 2 (инверторный ре15 жим), благодаря чему обеспечивается эффективное уменьшение длительности процесса спадания тока J> Длительность процесса спадания тока J будет еще больше уменьшаться, если при переключении нагрузок осуществля20 ется кратковременное увеличение напряжения питания нагрузки 4 для форсирования процесса нарастания тока в ней (тока Jq), В этом случае спадание тока J> происходит встречно увеличенному напряжению питания

25 нагрузки 4, что приводит к еще большему форсированию процесса спадания тока J>.

Аналогично осуществляется обратный процесс переключения (выключение нагрузки 4 и включение нагрузки 3), так как схема сим30 метрична относительно обеих нагрузок.

470075

Предмет изобретения

Составитель В. Козлов

Техред М, Семенов Корректор В. Брыксина

Редактор В. Фельдман

Заказ 1912j18 Изд. ¹ 705 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобрстсни11 и открьгп й

Москва, К-35, Рау нскаи наб., д. 4,5

Типографии нр апунова, 2

Псреключатель цепсй постоянного ока, состоящий из двух управляемых выпрямителей, подключенных к двум активно-индуктивным нагрузкам и обратного диода в цепи нагрузок, отличающийся тем, что, с целью упрощения устройства и повышения эффективности форсирования процесса спадания токов нагрузки и коммутируемой мощности, нагрузки с диодом 0Güñäèíåíû в замкнутый контур со ласно — последовательно, 5 причем анод диода соединен с отрицательным выводом одного управляемого выпрямителя, а катод диода — с положительным выводом другого управляемого выпрямителя.
