Способ получения расположенных в полосу заранее сориентированных гаек и их последующей установки в панель

Способ получения расположенных в полосу заранее сориентированных гаек и их последующей установки в панель

Иллюстрации

Показать все

Реферат

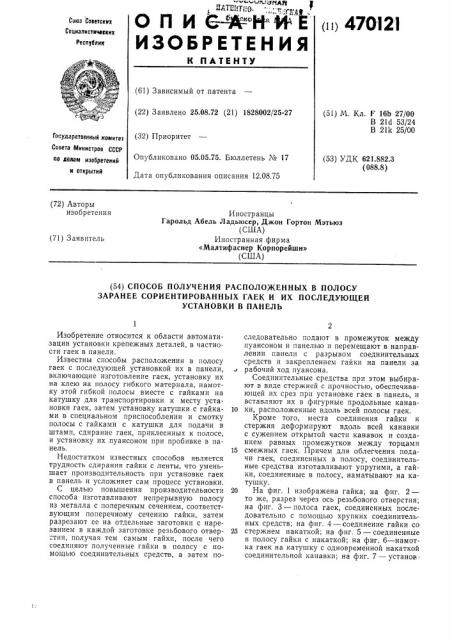

ОПИС

ИЗОБРЕТЕН ИЯ пп 470121

Сова Советскнх

Соцналнстнчовкнх

Респубонн

К ПАТЕНТУ (61) Зависимый от патента (22) Заявлено 25.08.72 (21) 1828002/25-27 (51) M. Кл. F 16b 27/00

В 21с1 53/24

В 211с 25/00 (32) Приоритет

Госуларетвенныб комитет

Совета Мнннстров СССР

Опубликовано 05.05.75. Бюллетень ¹ 17

Дата опубликования описания 12.08.75 (53) УДК 621.882.3 (088.8) ао донам наобретеннй н аткрытнй (72) Авторы изобретения

Иностранцы

Гарольд Абель Ладьюсер, Джон Гортон Мэтьюз (США) Иностранная фирма

«Малтифаснер Корпорейшн» (США) (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ РАСПОЛОЖЕННЫХ В ПОЛОСУ

ЗАРАНЕЕ СОРИЕНТИРОВАННЫХ ГАЕК И ИХ ПОСЛЕДУЮЩЕЙ

УСТАНОВКИ В ПАНЕЛЬ

Изобретение относится к области автоматизации установки крепежных деталей, в частности гаек в панели.

Известны способы расположения в полосу гаек с последующей установкой их в панели, включающие изготовление гаек, установку их на клею на полосу гибкого материала, намотку этой гибкой полосы вместе с гайками на катушку для транспортировки к месту установки гаек, затем установку катушки с гайками в специальном приспособлении и смотку полосы с гайками с катушки для подачи в штамп, сдирание гаек, приклеенных к полосе, и установку их пуансоном при пробивке в панель, Недостатком известных способов является трудность сдирания гайки с ленты, что уменьшает производительность при установке гаек в панель и усложняет сам процесс установки.

С целью повышения производительности способа изготавливают непрерывную полосу из металла с поперечным сечением, соответствующим поперечному сечению гайки, затем разрезают ее на отдельные заготовки с нарезанием в каждой заготовке резьбового отвер"тия, получая тем самым гайки, после чего соединяют полученные гайки в полосу с помощью соединительных средств, а затем последовательно подают в промежуток между пуансоном и панелью и перемещают в направлении панели с разрывом соединительных средств и закреплением гайки на панели за рабочий ход пуансона.

Соединительные средства при этом выбирают в виде стержней с прочностью, обеспечивающей их срез при установке гаек в панель, и вставляют их в фигурные продольные канав1О ки, расположенные вдоль всей полосы гаек.

Кроме того, места соединения гайки и стержня деформируют вдоль всей канавки с сужением открытой части канавок и созданием равных промежутков между торцами

15 смежных гаек. Причем для облегчения подачи гаек, соединенных в полосу, соединительные средства изготавливают упругими, а гайки, соединенные в полосу, наматывают на катушку.

20 На фиг. 1 изображена гайка; на фиг. 2— то же, разрез через ось резьбового отверстия; на фиг. 3 — полоса гаек, соединенных последовательно с помощью хрупких соединительных средств; на фиг. 4 — соединение гайки со

25 стержнем накаткой; на фиг. 5 — соединенные в полосу гайки с накаткой; на фиг. 6 — намотка гаек на катушку с одновременной накаткой соединительной канавки; на фиг. 7 — установ

470121

Фиг 1 ка гаек в панель при смотке их с катушки и закреплении с помощью пробивного пуансона штампа.

Крепежная деталь (фиг. 1 и 2) является зажимной гайкой многоцелевого назначения, применяемой, в частности для установки в панель при пробивке, причем сама гайка используется как часть пуансона.

Гайка выполнена прямоугольной с расположенным в центре резьбовым отверстием и двумя продольными канавками помещения в них соединительных стержней 2.

Нижняя прямоугольная поверхность гайки служит для пробивки с помощью пуансона панели и закрепления в ней гайки.

Вставленные в продольные фигурные канавки гаек стержни 2 (фиг. 4) после набора соответствующего числа гаек 1 связываются с гайками посредством накатывания мест соединения 3 (фиг. 5). При этом канавки получаются с сужением открытой части.

При накатке расстояние между гайками 1 строго выдерживается, что достигается применением накатывающих элементов 4, выполненных в виде роликов с зубьями.

Намотанные на катушку гайки подаются к месту установки их в панель (фиг. 7), для чего сматываются с катушки 5 и подаются под плунжер 6 штампа 7 в матрицу 8. При пробивке гайки 1, используемые как пуансон, преодолевая сопротивление соединительных стержней, пробивают панель и соединяются с ней неподвижно.

Способ можно применять, в частности, для скоростной установки гаек.

Предмет изобретения

1, Способ получсния расположенных в полосу заранее сориентированных:гаек и их последующей установки в панель, включающий установку гаек в панель с помощью пуансона штампа, отличающийся тем, что, с целью повышения производительности, изготавливают непрерывную полосу из металла с по10 перечным сечением, соответствующим поперечному сеченгпо гайки, затем разрезают ее на отдельные заготовки с нарезанием В каждой заготовке резьбового отверстия, получая тем самым гайки, после чего соединяют получен15 ные гайки в полосу с помощью соединительных средств, а затем последовательно подают в промежуток между пуансоном и панелью и перемещают в направлении панели с разрывом соединительных средств и закреплением гайки на панели за рабочий ход пуансона.

2. Способ по п. 1, отличающийся тем, что соединительные средства выбирают в виде стержней с прочностью, обеспечивающей их срез при установке гаек в панель, и вставля25 ют в фигурные продольные канавки, расположенные вдоль всей полосы гаек.

3. Способ по пп. 1 и 2, отличающийся тем, что места соед»нения гайки и стержня деформируют вдоль всей канавки с сужением

3Q открытой части кан 1вок ii созданием равных промежутков между торцами смежных гаек.

4. Способ по п. 1, отл и ч а ю щи и с я тем, что для облегчения подачи гаек, соединенных и полосу, соединительные средства изготавли35 вают упругими, а гайки, соединенные в полосу, наматывают на катушку.

470121

Фиг 7

Составитель В. Щербаков

Техред Е. Подурушина

Корректор О. Тюрина

Редактор Е. Сотник

Типография, пр. Сапунова. 2

Заказ 1923/12 Изд. № 696 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5
