Установка для разделения твердых частиц по плотности

Установка для разделения твердых частиц по плотности

Иллюстрации

Показать все

Реферат

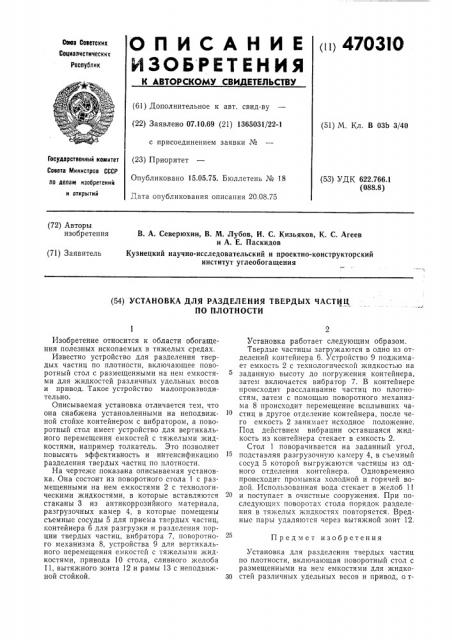

((() 4703 IQ

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 07.10.69 (21) 1365031/22-1 (51) М. Кл. В ОЗЬ 3/40 с присоединением заявки №

Государственный комитет

Совета йтинистрав СССР ло делам изобретений и открытий (23) Приоритет

Опубликовано 15.05.75. Бюллетень № 18

Дата опубликования описания 20.08.75 (53) УДК 622.766.1 (088.8) (72) Авторы изобретения

В. А. Северюхин, В. М. Лубов, И. С. Кизьяков, К. С. Агеев и А. Е. Паскидов

Кузнецкий научно-исследовательский и проектно-конструкторский институт углеобогащения (71) Заявитель (54) УСТАНОВКА ДЛЯ РАЗДЕЛЕНИЯ ТВЕРДЫХ ЧАСТИЦ

ПО ПЛОТНОСТИ

Предмет изобретения

Изобретение относится к области обогащения полезных ископаемых в тяжелых средах.

Известно устройство для разделения твердых частиц по плотности, включающее поворотный стол с размещенными на нем емкостями для жидкостей различных удельных весов и привод. Такое устройство малопроизводительно.

Описываемая установка отличается тем, что она снабжена установленными на неподвижной стойке контейнером с вибратором, а поворотный стол имеет устройство для вертикального перемещения емкостей с тяжелыми жидкостями, например толкатель, Это позволяет повысить эффективность и интенсификацию разделения твердых частиц по плотности.

На чертеже показана описываемая установка. Она состоит из поворотного стола 1 с размещенными на нем емкостями 2 с технологическими жидкостями, в которые вставляются стаканы 3 из антикоррозийного материала, разгрузочных камер 4, в которые помещены съемные сосуды 5 для приема твердых частиц, контейнера 6 для разгрузки и разделения порции твердых частиц, вибратора 7, поворотного механизма 8, устройства 9 для вертикального перемещения емкостей с тяжелыми жидкостями, привода 10 стола, сливного желоба

11, вытяжного зонта 12 и рамы 13 с неподвижной стойкой.

Установка работает следующим образом.

Твердые частицы загружаются в одно из отделений контейнера 6. Устройство 9 поджимает емкость 2 с технологической жидкостью на заданную высоту до погружения контейнера, затем включается вибратор 7. В контейнере происходит расслаивание частиц по плотностям, затем с помощью поворотного механизма 8 происходит перемещение всплывших частиц в другое отделение контейнера, после чего емкость 2 занимает исходное положение.

Под действием вибрации оставшаяся жидкость из контейнера стекает в емкость 2.

Стол 1 поворачивается на заданный угол, подставляя разгрузочную камеру 4, в съемный сосуд 5 которой выгружаются частицы из одного отделения контейнера. Одновременно происходит промывка холодной и горячей водой. Использованная вода стекает в желоб 11

20 и поступает в очистные сооружения. При последующих поворотах стола порядок разделения в тяжелых жидкостях повторястся. Вредные пары удаляются через вытяжной зонт 12.

Установка для разделения твердых частиц по плотности, включающая поворотный стол с размещенными на нем емкостями для жидко30 стей различных удельных весов и привод, о т470310 личающаяся тем, что, с целью повышения эффективности и интенсификации процесса разделения твердых частиц, она снабжена контейнером с вибратором, установленными на неподвижной стойке, а поворотный стол имеет устройство для вертикального перемещения емкостей с тяжелыми жидкостями, например толкатель.
