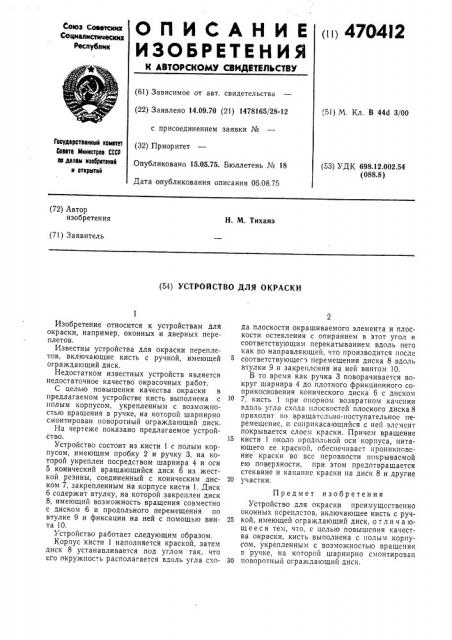

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

470412

Союз Соеетеннх

Соцналнстнчесеа

Реслублнк (61) Зависимое от авт. свидетельства (22) Заявлено 14.09.70 (21) 1478)65/28-12 с присоединением заявки № (32) Приоритет

Опубликовано 15.05.75. Бюллетень № 18

Дата опубликования описания 06.08.75,(51) М. Кл. В 44d 3/00

Гасудврстввннмй камнтет

Сааата Мнннстрав СССР аа двлам изаарвтвннй и аткрытий (53) УДК 698.12.002.54 (088.8) (72) Автор изобретения

Н. М. Тиханэ (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОКРАСКИ

Изобретение относится к устройствам для окраски, например, оконных и дверных переплетов.

Известны устройства для окраски переплетов, включающие кисть с ручкой, имеющей ограждающий диск.

Недостатком известных устройств является недостаточное качество окрасочных работ.

С целью повышения качества окраски в предлагаемом устройстве кисть выполнена с полым корпусом, укрепленным с возможностью вращения в ручке, на которой шарнирно смонтирован поворотный ограждающий диск.

На чертеже показано предлагаемое устройство.

Устройство состоит из кисти 1 с полым корпусом, имеющим пробку 2 и ручку 3, на которой укреплен посредством шарнира 4 и оси

5 конический вращающийся диск 6 из жесткой резины, соединенный с коническим диском 7, закрепленным на корпусе кисти 1, Диск

6 содержит втулку, на которой закреплен диск

8, имеющий возможность вращения совместно с диском 6 и продольного перемещения по втулке 9 и фиксации на ней с помощью винта 10.

Устройство работает следующим образом.

Корпус кисти 1 наполняется краской, затем диск 8 устанавливается под углом так, что его окружпос".ь располагается вдоль угла схода плоскости окрашиваемого элемента и плоскости остекления с опиранием в этот угол и соответствующим перекатыванием вдоль него как по направляющей, что производится после соответствующего перемещения диска 8 вдоль втулки 9 и закрепления на ней винтом 10.

В то время как ручка 3 поворачивается вокруг шарнира 4 до плотного фрикционного соприкосновения конического диска 6 с диском !

О 7, кисть 1 при опорном возвратном качении вдоль угла схода плоскостей плоского диска 8 приходит во вращатсльно-поступательное перемещение, н соприкасающийся с ней элемент покрывается слоем краски. Причем вращение !

5 кисти 1 около продольной оси корпуса, питающего ее краской, обеспечивает проникновение краски во все нсровности покрывасмой ею поверхности, при этом предотвращается стекание и капание краски на диск 8 и другие

20 участки.

Предмет изобретения

Устройство для окраски преимущественно оконных псреплстов, включающее кисть с руч25 кой, имеющей ограждающий диск, о т л и ч а ющее с я тем, что, с целью повышения качества окраски, кисть выполнена с полым корпусом, укрепленным с возможностью вращения в ручке, на которой шарнирно смонтирован

30 поворотный ограждающий диск.

470412

10 У

Составитель Н, Заболоцкая

Редактор В. Блохина

Техред А. Камышникова

Корректор Н. Стельмах

Типография, пр. Сапунова, 2

Заказ 1955/11 Изд. № 1550 Тираж 474 Подписнос

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5
