Реферат

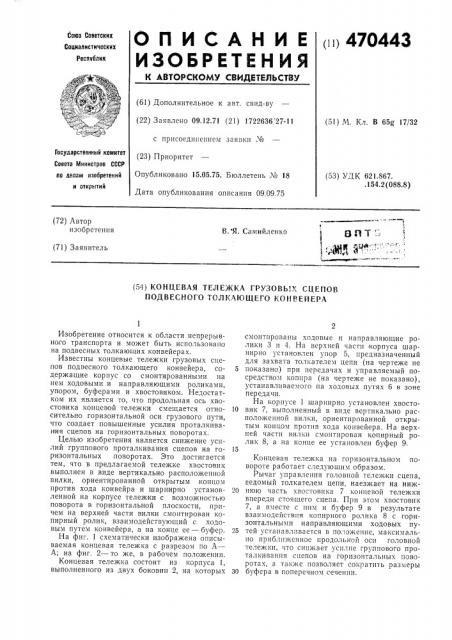

О П И С А Н И Е (iI1 470443

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 09.12.71 (21) 1722636 27-11 с присоединением заявки М (23) Приоритет

Опубликовано 15.05.75. Бюллетень М 18

Дата опубликования описания 09.09.75 (51) М. Кл. В 65g 17/32

Государственный комитет

Совета Министров СССР оо делам наобретеннй н открытнй (53) УДК 621.867.

154 2(088 8) (72) Автор изобретения

В. Я. амий.лепко (71) Заявитель (54) КОНЦЕВАЯ TEJIENKA ГРУЗОВ 1 CU,ЕПОВ

ПОДВЕСНОГО ТОЛКАЮЩЕГО КОНВЕЙЕРА

Изобретение относится к области непрерывного транспорта и может быть использовано на подвесных толкающих конвейерах.

Известны концевые тележки грузовых сцепов подвесного толкающего конвейера, содержащие корпус со смонтированными на нем ходовыми и направляющими роликами, упором, буферами и хвостовиком. Недостатком их является то, что продольная ось хвостовика концевой тележки смещается относительно горизонтальной оси грузового пути, что создает повышенные усилия проталкивания сцепов на горизонтальных поворотах.

Целью изобретения является снижение усилий группового проталкивания сцепов на горизонтальных поворотах. Это достигается тем, что в предлагаемой тележке хвостовик выполнен в виде вертикально расположенной вилки, ориентированной открытым концом против хода конвейра и шарнирно установленной на корпусе тележки с возможностью поворота в горизонтальной плоскости, причем на верхней части вилки смонтирован копирный ролик, взаимодействующий с ходовым путем конвейера, а на конце ее — буфер.

На фиг. 1 схематически изображена описываемая концевая тележка с разрезом по А—

А; на фиг. 2 — то же, в рабочем положении.

Концевая тележка состоит из корпуса 1, выполненного из двух боковин 2, на которых смонтированы ходовые и направляющие ролики 3 и 4. На верхней части корпуса шарнирно установлен упор 5, предназначенный для захвата толкателем цепи (на чертеже не

5 показано) при передачах и управляемый посредством коппра (на чертеже не показано), устанавливаемого а ходовых путях 6 в зоне передачи.

На корпусе 1 шарнирно установлен хвосто10 вик 7, выполненный в виде вертикально расположенной вилки, ориентированной открытым концом против хода конвейера. На верхней части вилки смонтирован копирный ролик 8, а на конце ее установлен буфер 9.

Концевая тележка на горизонтальном повороте работает следующим образом.

Рычаг управления головной тележки сцепа, ведомый толкателем цепи, наезжает на ниж20 нюю часть хвостовика 7 концевой тележки впереди стоящего сцепа. Прп этом хвостовик

7, а вместе с ним и буфер 9 в результате взаимодействия копирного ролика 8 с горизонтальнымп направляющими ходовых пу25 тей устанавливается в по",îæåíèå, максимально приближенное продольной оси головной тележки, что снижает усилие группового проталкивания сцепов на горизонта IhHblx поворотах, а также позволяет сократить размеры

30 буфера в поперечном сечении.

470443

Предмет изобретения

Фиг,1

Диг,2

Составитель Ю. Привалов

Редактор И. Шубина Техред Л. Казачкова Корректор Л. Орлова

Заказ 1969, 1 Изд. № 1431 Тираж 833 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Концевая тележка грузовых сцепов подвесного толкающего конвейера, содержащая корпус со смонтированными на нем ходовыми и направляющими роликами, упором, буферами и хвостовиком, отличающийся тем, что, с целью снижения усилий группового проталкивания сцепов на горизонтальных поворотах, хвостовик выполнен в виде вертикально расположенной вилки, ориентированной открытым концом против хода конвейера и шарнирно установленной на корпу5 се тележки с возможностью поворота в горизонтальной плоскости, причем на верхней части вилки смонтирован копирный ролик, взаимодействующий с ходовым путем конвейера, а на конце ее — буфер.
