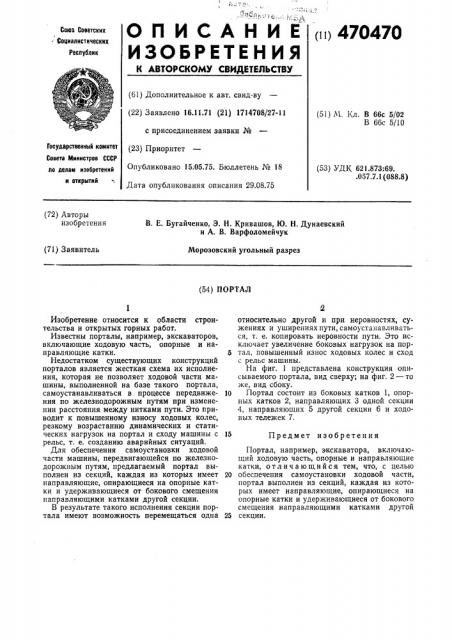

1 (I 1 .Úië--,-, O П И С А Н И Е (и) 470470

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских . Социалистических

Республик (б1) Дополнительное к авт. свид-ву (22) Заявлено 16.11.71 (21) 1714708/27-11 с присоединением заявки № (23) Приоритет (51) М. Кл. В 66с 5/02 В ббс 5/10

Государственный комитет

Совета Министров СССР по делам изобретений Опубликовано 15.05.75. Бюллетень № 18 и открытий

Дата опубликования описания 29.08.75 (53) УДК 621.873:69. .057.7.1 (088.8) (72) Авторы изобретения

В. Е. Бугайченко, Э. Н. Кривашов, Ю. Н. Дунаевский и А. В. Варфоломейчук (71) Заявитель

Морозовский угольный разрез (54) ПОРТАЛ

Изобретение относится к области строительства и открытых горных работ.

Известны порталы, например, экскаваторов, включающие ходовую часть, опорные и направляющие катки.

Недостатком существующих конструкций порталов является жесткая схема их исполнения, которая не позволяет ходовой части машины, выполненной на базе такого портала, самоустанавливаться в процессе передвижения по железнодорожным путям при изменении расстояния между нитками пути. Это приводит к повышенному износу ходовых колес, резкому возрастанию динамических и статических нагрузок на портал и сходу машины с рельс, т. е. созданию аварийных ситуаций.

Для обеспечения самоустановки ходовой части машины, передвигающейся по железнодорожным путям, предлагаемый портал выполнен из секций, каждая из которых имеет направляющие, опирающиеся на опорные катки и удерживающиеся от бокового смещения направляющими катками другой секции.

В результате такого исполнения секции портала имеют возможность перемещаться одна относительно другой и при неровностях, сужениях и уширениях пути, самоустанавливаться, т. е. копировать неровности пути. Это исключает увеличение боковых нагрузок на пор5 тал, повышенный износ ходовых колес и сход с рельс машины.

На фиг. 1 представлена конструкция описываемого портала, вид сверху; на фиг. 2 — то же, вид сбоку.

l0 Портал состоит из боковых катков 1, опорных катков 2, направляющих 3 одной секции

4, направляющих 5 другой секции б и ходовых тележек 7.

15 Предмет изобретения

Портал, например, экскаватора, включающий ходовую часть, опорные и направляющие катки, отличающийся тем, что, с целью

20 обеспечения самоустановки ходовой части, портал выполнен из секций, каждая из которых имеет направляющие, опирающиеся на опорные катки и удерживающиеся от бокового смещения направляющими катками другой

25 секции.
