Реферат



.а

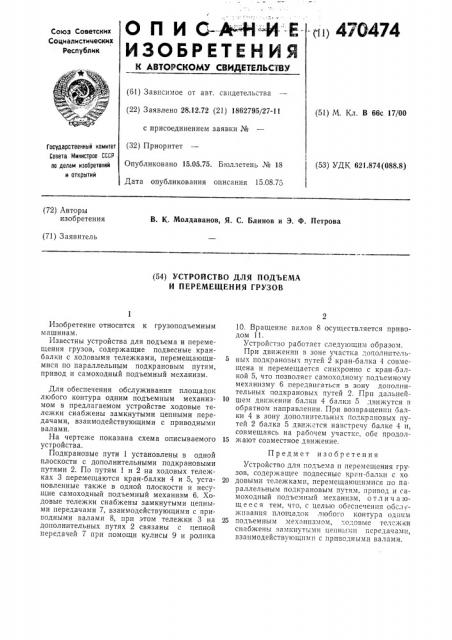

ИЗОБРЕТЕН ИЯ

- с и 47О474

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Зависимое от авт. свидетельства (22) Заявлено 28.12.72 (21) 1862795/27-11 с присоединением заявки № (32) Приоритет

Опубликовано 15.05.75. Бюллетень № 18

Дата опубликования описания 15.08.75 (51) М. Кл. В 66с 17/00

Гасударственный комитет

Совета Министров СССР во делам изобретений и открытии (53) УДК 621.874(088.8) (72) Авторы изобретения

В. К. Молдаванов, Я. С. Блинов и Э. Ф. Петрова (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОДЪЕМА

И ПЕРЕМЕЩЕНИЯ ГРУЗОВ

Изобретение относится к грузоподъемным машинам.

Известны устройства для подъема и перемещения грузов, содержащие подвесные кранбалки с ходовыми тележками, перемещающимися по параллельным подкрановым путям, привод и самоходный подъемный механизм.

Для обеспечения обслуживания площадок любого контура одним подъемным механизмом в предлагаемом устройстве ходовые тележки снабжены замкнутыми цепными передачами, взаимодействующими с приводными валами.

На чертеже показана схема описываемого устройства.

Подкрановые пути установлены в одной плоскости с дополнительными подкрановьпии путями 2. По путям 1 и 2 на ходовых тележках 3 перемещаются кран-балки 4 и 5, устаповленные также в одной плоскости и несущие самоходный подъемный механизм 6. Ходовые тележки снабжены замкнутыми цепными передачами 7, взаимодействующими с приводными валами 8, при этом тележки 3 на дополнительных путях 2 связаны с цепной передачей 7 при помощи кулисы 9 и ролика!

О. Вращение валов 8 осуществляется приводом 1!.

Устройстзо работает следующим образом.

При движении в зоне участка дополнптель5 ных подкрановых путей 2 кран-балка 4 совмещена и перемещается синхронно с кран-балкой 5, что позволяет самоходному подъемному механизму 6 передвигаться в зону дополнительных подкрановых путей 2. При дальней10 шем движении балки 4 балки 5 движутся в обратном направлении. При возвращении оалки 4 в зону дополнительных подкраповых путей 2 балка 5 движется навстречу балке 4 и, совмещаясь на рабочем участке, обе продол15 жают совместное движение.

Предмет изобретения

Устройство для подъема и перемещения rpy зов, содержащее подвесные крaí-îànl

20 довыми тележками, перемещающимися по па. раллельным подкрановым путям, привод и самоходный подъемный механизм, о тл и ч и ищееся тем, что, с целью обеспечения обслуживания площадок любого контура од;шм

25 подъемным механизмом, ходовые тележки снабжены замкнутыми це IHLIXIII передачами, взаимодействующими с приводными валами.

470474
