Покрытие для защиты графитовых изделий от окисления
Патент 470529
Авторы
Покрытие для защиты графитовых изделий от окисления
Иллюстрации
Реферат

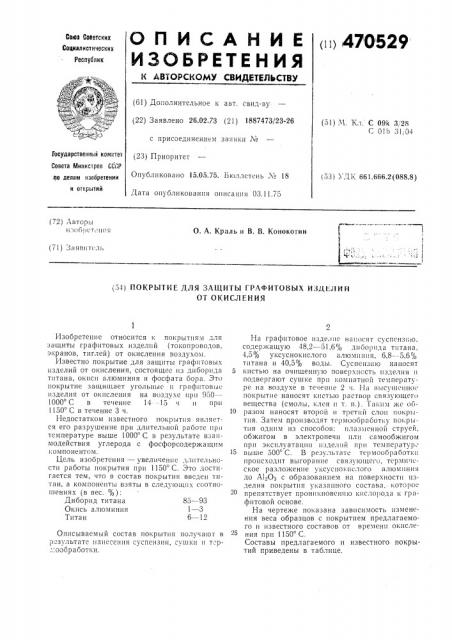

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (II! 470529
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 26.02,73 (21) 1887473/23-26 (51) М. Кл. С 09k 3, 28
С 015 31,04 с присоединением заявки М
Государственный комитет
Совета Министров СССР по делам изобретении и открытий (23) Приоритет
Опубликовано 15.05.75. Бюллетень М 18
Дата опубликования описания 03.11.75 (53) УД К 661.666.2 (088 8) (72) Авторы
О. А. Kpàëü и В. В. Конокотин изобрет»l!я (/ 1) 311 явIIт(ль (54) ПОКРЬ ТИЕ ДЛЯ ЗАЩИТЪ| ГРАФИТОВЪ|Х ИЗДЕЛИ Р|
ОТ ОКИСЛЕНИЯ
Изобретение относится к покрытиям для защиты графитовых изделий (токопроводов, экранов, тиглей) от окисления воздухом.
Известно покрытие для защиты графитовых изделий от окисления, состоящее из диборида титана, окиси алюминия и фосфата бора. Это покрытие защищает угольные и графитовые изделия от окислеш(я на воздухе при 950—
1000 С в течение 14 -15 ч и при
1150 С в течение 3 ч.
Недостатком известного покрытия является его разрушение при длительной работе пр 1 температуре выше 1000 С в результате взаимодействия углерода с фосфорсодержащим
;омпонентом.
Цель изобретения — увеличение длительности работы покрытия при 1150 С. Это достигается тем, что в состав покрытия введен титан, а компоненты взяты в следу(ощ(1х соотношениях (в вес. %):
Диборид титана 85 — 93
Окись алюминия 1 — 3
Титан 6 — 12
Описываемый состав покрытия получают в результате наиесегн1я суспензии, c (ïêè и т:р:, ообработки.
На графитовое изде.1ис наносят суспенз! ю, содержащую 48,2 — -51,6% диборида титана, 4,5% уксуснокислого алюминия, 6,8 — -5,6% титана и 40,5% воды. Суспензию наносят
5 кистью на очищенную поверхность изделия подвергают сушке при комнатной температуре на воздухе в те IPIIllc 2 l. 11а высуш lllloi. покрытие наносят кистью раствор связующего вещества (смолы, клея ll т. и.). Таким же 0010 разом наносят второй II третий слои покрытия. Затем производят термообработку покрытия одним из способов: плазменной струей, обжигом в электропечи или самообжигом при эксплуатации изделий при температур;
15 выше 500 С. В результате термообработки происходит выгорание связующего, термическое разложение уксусиокислого алюминия до А1 03 с образованием на поверхности изделия покрытия указанного состава, которое препятствует проникновению кислорода к графитовой основе.
На чертеже показана зависимость изменения веса образцов с покрытием предлагаемого и известного составов от времени окисления при 1150 С.
Составы предлагаемого и известного покрытий приведены в таблице.
470529
Состав покрытия, вес, Примечание
Покрытие диборид титана окись алюминия титан
2,3
2,3
2,3
12,0
10,0
6,0
85,7
87,7
91,7
Кривая П на чертеже
Предлагаемое
Кривая 1 на чертеже
10,0
55,0
Известное
* †остальн фосфат бора.
Предмет изобретения, 1о,,,7-з
7Иг
1! 9 12 75 18 и Я- Я7 3g
Составитель Т. Ильинская
Текред Л. Казачкова
Корректор О. Тюрина
Редактор Н. Корченко
Заказ 1987/11 Изд. № 1442 Тираж 740 11о 1писное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 4 5
Типография, пр. Сапунова, 2
Сравнительнь1ми испытаниями образцов в окислительной среде при 1150 С установлена зависимость изменения веса от времени окисления, прн:.1еденная на чертеже, где llo ocu. ординат отложены значения изменешгя веса 5
ХРЯ10 — " г/см, причем положительные значения соответствуют убыли веса образца, а по оси абсцисс — число часов т испытания при 1150 С. Стойкость покрытия предлагаемого соста па резко возр астает, общая дл и- 10 тельност1 р.!ÎÎTû покры111я у Вел11чивае! с!1 и
10 раз и скорость убыли веса снижается.
Покрытие для защиты графитовых изделий от окисления, содержащее диборид титана и окись алюминия, отличающееся тем, что, с целью увеличения длительности работы покрытия, в его состав введен титан, а компоненты взяты в следующих соотношениях (11 вес. %):
Дибор!!д титана 85 — 93
OKIIch алюмигн!я 1 -3
1итап I i 1".
