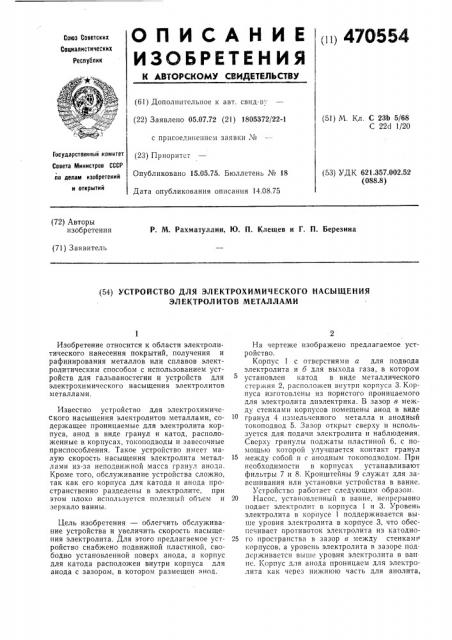

О П И С А Н И Е (11) 470554

ИЗОЬГЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-в,: (22) Заявлено 05.07.72 (21) 1805372/22-1 с присоединением заявки № (23) Приоритет

Опубликовано 15.05.75. Бюллетень № 18 (51) М. Кл. С 23b 5/68

С 22d 1/20

Государственный комитет

Совета Министров СССР па делам изобретений (53) УДК 621.357.002.52 (088.8) Дата опубликования описания 14.08.75 (72) Авторы изобретения

P. М. Рахматуллин, Ю. П. Клещев и Г. П. Березина (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОХИМИЧЕСКОГО НАСЪ|ЩЕНИЯ

ЭЛЕКТРОЛИТОВ МЕТАЛЛАМИ

Изобретение относится к области электролитического нанесения покрытий, получения и рафинирования металлов или сплавов электролитическим способом с использованием устройств для гальваностегии и устройств для электрохимического насыщения электролитов металлами.

Известно устройство для электрохимического насыщения электролитов металлами, содержащее проницаемые для электролита корпуса, анод в виде гранул и катод, расположенные в корпусах, токоподводы и завесочные приспособления. Такое устройство имеет малую скорость насыщения электролита металлами из-за неподвижной масса гранул анода.

Кроме того, обслуживание устройства сложно, так как его корпуса для катода и анода пространственно разделены в электролите, при этом плохо используется полезный объем и зеркало ванны.

Цель изобретения — облегчить обслуживание устройства и увеличить скорость насыщения электролита. Для этого предлагаемое устройство снабжено подвижной пластиной, свободно установленной поверх анода, а корпус для катода расположен внутри корпуса для анода с зазором, в котором размещен анод.

На чертеже изображено предлагаемое устройство.

Корпус 1 с отверстиями а для подвода электролита и б для выхода газа, в котором установлен катод в виде металлического стержня 2, расположен внутри корпуса 3. Корпуса изготовлены из пористого проницаемого для электролита диэлектрика. В зазор в между стенками корпусов помещены анод в виде гранул 4 измельченного металла и анодный токоподвод 5. Зазор открыт сверху и используется для подачи электролита и наблюдения.

Сверху гранулы поджаты пластиной 6, с помощью которой улучшается контакт гранул

15 между собой и с анодным токоподводом. При необходимости в корпусах устанавливают фильтры 7 и 8. Кронштейны 9 служат для завешивания или установки устройства в ванне.

Устройство работает следующим образом.

20 Насос, установленный в ванне, непрерывно подает электролит в корпуса 1 и 3. Уровень электролита в корпусе 1 поддерживается выше уровня электролита в корпусе 3, что обеспечивает противоток электролита из катодно25 го пространства в зазор в между стенкам корпусов, а уровень электролита в зазоре под лерживается выше уровня электролита в ва нс. Корпус для анода проницаем для электролита как через нижнюю часть для анолита, 470554

Предмет изобретения

Составитель Ю. Клещеев

Редактор Т. Юрчикова Техред 3. Тараненко Корректор И. Позняковская

Заказ 1972!9 Изд. № 1527 Тираж 966 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 так и через боковые стенки — этим достигается вынос обогащенного металлом электролита в ванну. Гранулы измельченного металла 4 анодно поляризованы с помощью токоподвода

5 и непрерывно контактируют друг с другом под действием собственного веса и веса пластины 6. Электролит, подаваемый насосом в зазор между стенками корпусов, непрерывно омывает поджимаемые друг к другу гранулы растворяемого металла. В корпусе 1 на катодном стержне 2 непрерывно выделяется газ, удаляющийся через отверстие б. По мере обогащения электролита металлом на катодном стержне начинает выделяться металл.

Устройство для электрохимического насьпцения электролитов металлами, содержащее проницаемыс для электролита корпуса, анод в виде гранул и катод, расположенные в корпусах, токоподводы и завесочные приспособления, отл и ч а ю щ ее с я тем, что, с целью облегчения его обслуживания и увеличения скорости насыщения электролита, оно снабжено поджи мной пластиной, свободно установленной поверх анода, а корпус для катода расположен внутри корпуса для анода с зазором, в котором размещен анод.
