Электролит для получения окисных пленок на титане

Электролит для получения окисных пленок на титане

Иллюстрации

Показать все

Реферат

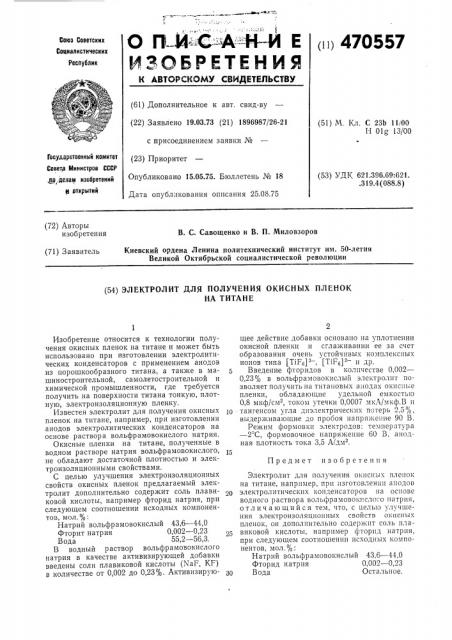

О П-И- С-А-: —:Н--И Е

ИЗОБРЕТЕНИЯ (») 470557

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 19.03.73 (21) 1896987/26-21 с присоединением заявки № (23) Приоритет

Опубликовано 15.05.75. Бюллетень № 18

Дата опубликования описания 25.08.75 (51) М. Кл. С 23b 1li00

Н 01g 13/00

Государственный комитет

Совета Министров СССР .)оо,делам изобретений вт открытий (53) УД К 621 396 69: 621. .319.4 (088.8) (72) Авторы изобретения

В. С. Савощенко и В. П. Миловзоров

Киевский ордена Ленина политехнический институт им. 50-летия

Великой Октябрьской социалистической революции (71) Заявитель (54) ЭЛЕКТРОЛИТ ДЛЯ ПОЛУЧЕНИЯ ОКИСНЫХ ПЛЕНОК

НА ТИТАНЕ

Предмет изобретения

Изобретение относится к технологии получения окисных пленок на титане и может быть использовано при изготовлении электролитических конденсаторов с применением анодов из порошкообразного титана, а также в машиностроительной, самолетостроительной и химической промышленности, где требуется получить на поверхности титана тонкую, плотную, электроизоляционную пленку.

Известен электролит для получения окисных пленок на титане, например, при изготовлении анодов электролитических конденсаторов на основе раствора вольфрамовокислого натрия.

Окисные пленки на титане, полученные в водном растворе натрия вольфрамовокислого, не обладают достаточной плотностью и электроизоляционными свойствами.

С целью улучшения электроизоляционных свойств окисных пленок предлагаемый электролит дополнительно содержит соль плавиковой кислоты, например фторид натрия, при следующем соотношении исходных компонентов, мол. :

Натрий вольфрамовокислый 43,6 — 44,0

Фторит натрия 0,002 — 0,23

Вода 55,2 — 56,3.

В водный раствор вольфрамовокислого натрия в качестве активизирующей добавки введены соли плавиковой кислоты (NaF, KF) в количестве от 0,002 до 0,23%. Активизирующее действие добавки основано на уплотнении окисной пленки и сглаживании ее за счет образования очень устойчивых комплексных ионов типа (TiFg) —, (TiFg)2 — и др.

Введение фторидов в количестве 0,002—

0,23% в вольфрамовокислый электролит позволяет получить на титановых анодах окис;1Ь;Е пленки, обладающие удельной емкость1о

0,8 мкф/см, током утечки 0,0007 мкА/мкф.В и

1Q тангенсом угла диэлектрических потерь 2,5",р, выдерживающие до пробоя напряжение 90 В.

Режим формовки электродов: температура — 2 С, формовочное напряжение 60 В, анодная плотность тока 3,5 А/дм .

Электролит для получения окпснь!х пле1101( на титане, например, прп изготовлении анодов электролитических конденсаторов па основе водного раствора вольфрамовокпсло;о натрия, отличающийся тем, что, с цель1о улучшения электроизоляционных свойств окисных пленок, он дополнительно содержит соль плавиковой кислоты, например фторид натрия, при следующем соотношении исходных компонентов, мол. %:

Натрий вольфрамовокислый 43,6 — 44,0

Фторид натрия 0,002 — 0,23 з() Вода Остальное,
