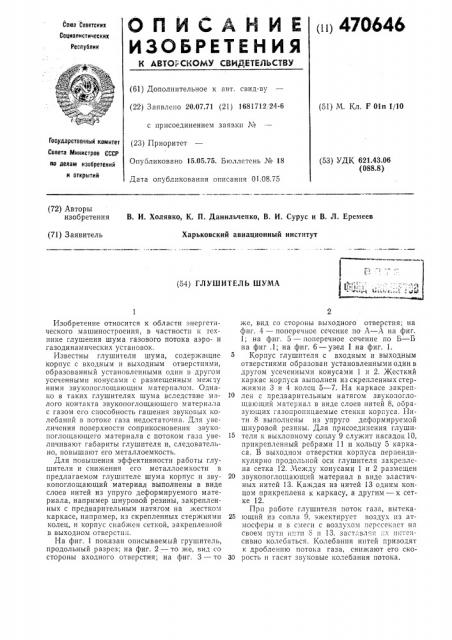

пп 470646

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 20.07.71 (21) 1681712,:24-6 (51) М. Кл. F 01п 1/10 с присоединением заявки №

Государственный комитет

Совета Министров СССР (23) Приоритет

Опубликовано 15.05.75. Бюллетень № 18 (53) УДК 621.43.06 (088.8) по делам изобретений и открытий

Дата опубликования описания 01.08.75 (72) Авторы изобретения

В. И. Холявко, К. П. Данильченко, В. И. Сурус и В. Л. Еремеев

Харьковский авиационный институт (71) Заявитель (54) ГЛУШИТЕЛЬ ШУМА

Изобретение относится к области энергетического машиностроения, в частности к технике глушения шума газового потока аэро- и газодинамических установок.

Известны глушители шума, содержащие корпус с входным и выходным отверстиями, образованный установленными один в другом усеченными конусами с размещенным между ними звукопоглощающим материалом. Однако в таких глушителях шума вследствие малого контакта звукопоглощающего материала с газом его способность гашения звуковых колебаний в потоке газа недостаточна. Для увеличения поверхности соприкосновения звукопоглощающего материала с потоком газа увеличивают габариты глушителя и, следовательно, повышают его металлоемкость.

Для повышения эффективности работы глушителя и снижения его металлоемкости в предлагаемом глушителе шума корпус и звукопоглощающий материал выполнены в виде слоев нитей из упруго деформируемого материала, например шнуровой резины, закрепленных с предварительным натягом на жестком каркасе, например, из скрепленных стержнями колец, и корпус снабжен сеткой, закрепленной в выходном отверстии.

На фиг. 1 показан описываемый грушитель, продольный разрез; на фиг. 2 — то же, вид со стороны входного отверстия; на фиг. 3 — то же, вид со стороны выходного отверстия; на фиг. 4 — поперечное сечение по А — А на фиг.

1; на фиг. 5 — поперечное сечение по Б — Б на фиг .1; на фиг. 6 — узел 1.на фиг. 1.

5 Корпус глушителя с входным и выходным отверстиями образован установленными один в другом усеченными конусами 1 и 2. Жесткий каркас корпуса выполнен из скрепленных стержнями 3 и 4 колец 5 — 7. На каркасе закреп1О лен с предварительным натягом звукопоглощающий материал в виде слоев нитей 8, ооразующих газопроницаемые стенки корпуса. Нити 8 выполнены из упруго деформируемой шнуровой резины. Для присоединения глуши15 теля к выхлопному соплу 9 служит насадок 10, прикрепленный ребрами 11 и кольцу 5 каркаса. В выходном отверстии корпуса перпендикулярно продольной оси глушителя закрепле,на сетка 12. Между конусами 1 и 2 размещен

2О звукопоглощающпй материал в виде эластичных нитей 13. Каждая из нитей 13 одним концом прикреплена к каркасу, а другим — к сетке 12.

Прп работе глушителя поток газа, вытека2S ющий из сопла 9, эжектирует воздух пз атмосферы и в смеси с воздухом пересекает на своем пути ш тп 8 и 13, заставл.":я: х интенсивно колебаться. Колебания нитей приводят к дроблению потока газа, снижают его ско30 рость и гасят звуковые колебания потока.

470646

Ф .г „ ив 5

Фиг 4,оиг. 6

Составитель Ю. Шустер

Текред Л. Казачкова

Корректор Л. Котова

Редактор А. Пейсоченко

":":к,.а 1801 11 Изд. ¹ 1460 Тираж 619 Подписное

ЦНИИПИ Государственного комитета Совета Мнннсгров СССР па делам изобретений н открытий

Москва, )К-Зо, Раушская нао., д. 4/5

Типография, пр. Сапунова, 2

Эжсктируемый из атмосферы воздух способ.твует ослаблени1о общего уровня шума.

Предмет изобретения

Глушитель шума, преимущественно аэродинамических и газодинамических установок, содержащий корпус с входным и выходным отверстиями, образованный установленными один в другом усеченными конусами, и размещснн.1й между ними звукопоглощающий материал, отличающийся тем, что, с целью повышения эффективности и снижения металлоемкости, корпус и звукопоглощающий материал выполнены в виде слоев нитей из уп5 руго деформируемого материала, например шнуровой резины, закрепленных с предварительным натягом Hà жестком каркасе, например, из скрепленных стержнями колец, и корпус снабжен сеткой, закрепленной в выход10 ном отверстии.
