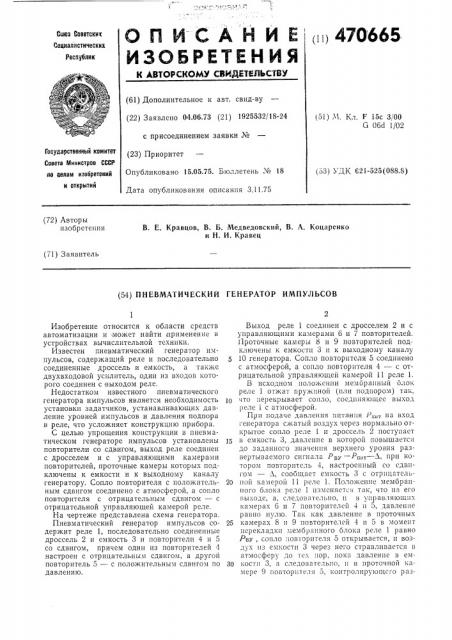

О П И С А Н И Е 470665

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 04.06.73 (21) 1925532/18-24 с присоединением заявки № (23) Приоритет

Опубликовано 15.05.75. Бюллетень ¹ 18

Дата опубликования описания 3.11.75 (51) Ч. Кл. F 15с 3/00

G 06d 1/02

Государствеииык комитет

Совета Министров СССР по лелем изобретений и открытий (53) УДК 621-525(088.8) (72) Авторы изобретения

В. Е. Кравцов, В. Б. Медведовский, В. А. Коцаренко и H. И. Кравец (71) Заявитель (54) ПНЕВМАТИЧЕСКИИ ГЕНЕРАТОР ИМПУЛЬСОВ

Изобретение относится к области средств автоматизации и может найти применение в устройствах вычислительной техники.

Известен пневматический генератор импульсов, содержащий реле и последовательно соединенные дроссель и емкость, а также двухвходовой усилитель, один из входов которого соединен с выходом реле.

Недостатком известного пневматического генератора импульсов является необходимость установки задатчиков, устанавливающих давление уровней импульсов и давления подпора в реле, что усложняет конструкцию прибора.

С целью упрощения конструкции в пневматическом генераторе импульсов установлены повторители со сдвигом, выход реле соединен с дросселем и с управляющими камерами повторителей, проточные камеры которых подключены к емкости и к выходному каналу генератору. Сопло повторителя с положительным сдвигом соединено с атмосферой, а сопло повторителя с отрицательным сдвигом — с отрицательной управляющей камерой реле.

На чертеже представлена схема генератора.

Пневматический генератор импульсов содержит реле 1, последовательно соединенные дроссель 2 и емкость 3 и повторители 4 и 5 со сдвигом, причем один из повторителей 4 настроен с отрицательным сдвигом, а другой повторитель 5 — с положительным сдвигом по давлению.

Выход реле 1 соединен с дросселем 2 и с управляющими камерами 6 и 7 повторителей.

Проточные камеры 8 и 9 повторителей подключены к емкости 3 и к выходному каналу

10 генератора. Сопло повторителя 5 соединено с атмосферой, а сопла повторителя 4 — с отрицательной управляющей камерой 11 реле 1.

В исходном положении мембранный блок реле 1 отжат пружиной (пли подпором) так, 1р что перекрывает сопло, соединяющее выход реле i с атмосферой.

Прп подаче давления питания PÄÄ, на вход генератора сжатый воздух через нормально огкрытое сопло реле 1 и дроссель 2 поступает

15 в емкость 3, давление в которой повышается до заданного значения верхнего уровня развертываемого сигнала Рвз — — P»» Х, при котором повторитель 4, настроенный со сдвигом — Л, сообщает емкость 3 с отрицатель20 ной камерой 11 реле 1. Положение мембранного блока реле 1 изменяется так, что на его выходе, а, следовательно, и в управляющих камерах 6 и 7 повторителей 4 и 5, давление равно нулю. Так как давление в проточных

25 камерах 8 н 9 повторителей 4 н 5 в момент перекладки мембранного блока реле 1 равно

PB3, сопло повторителя 5 открывается, и воздух пз емкости 3 через него стравливается в атмосферу до те; пор, пока давление в емзо кости 3, а следовательно, и в проточной камере 9 повторителя 5, контролирующсго раз470665

Предмет изобретения

Ьит

7<7

Составитель H. Ланин

Техред Л. Казачкова

Редактор E. Семанова

Корректоры: Н. Лебедева и Т. Гревцова

Заказ 2923/1 Изд. № 1576 Тираж 833 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова. 2 рядку емкости 3, не достигнет заданного значения нижнего уровня развертываемого сигнала Рнр+Л. Повторитель 5, настроенный со сдвигом +Л, предотвращает преждевременную разрядку емкости 3.

Усилие пружины или величину давления подпора реле 1 выбирают так, чтобы при достижении давлением в емкости 3 зпачепия

Рну мембранный блок реле 1 перебрасывался в исходное положение, и на выходе реле 1, а также в управляющих камерах 6 и 7 повторителей 4 и 5, появляется сигнал Р„и,. Сопла повторителей 4 и 5 отсекают емкость 3 от атмосферы и отрицательной камеры 11 реле 1.

Давление в емкости 3 возрастает, и на выходе прибора генерируется очередной пневматический импульс.

При необходимости иметь на выходе генератора линейно нарастающий сигнал к точкам а, б и в подключается линеаризующий элемент 12, и тогда линия дроссель 2 — ем,кость 3 между точками а и б разрывается.

Пневматический генератор импульсов, содержащий реле и последовательно соединенные дроссель и емкость, отличающийся

10 тем, что, с целью упрощения конструкции, в нем установлены повторители со сдвигом, выход реле соединен с дросселем и с управляющими камерами повторителей, проточные камеры которых подключены к емкости и к вы15 ходному каналу генератора, сопло повторителя с положительным сдвигом соединено с атмосферой, а сопло повторителя с отрицательным сдвигом — с отрицательной управляющей камерой реле.
