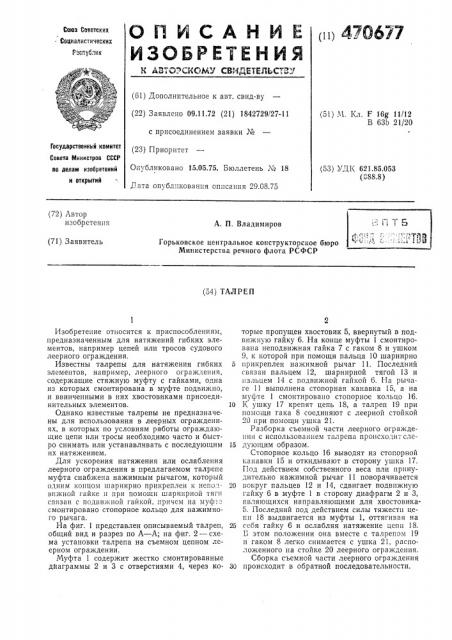

ОййСАНИЕ
ИЗОБРЕТЕНИЯ
М ЬВТО СИОМУ СВИДЕТЕЛЬСТВ
00 476677
Союз Советских
Социалистических
Рс ц5ник (61) Дополнительное к авт. свид-ву (22) Заявлено 09.11.72 (21) 1842729/27-11 с присоединением заявки ¹ (23) Приоритет
Опубликовано 15.05.75. Бюллетень ¹ 18
Дата опубликования onпсания 29.08.75 (51) М, Кл. F IGg 11/12
В 63b 21/20
Государственный комитет
Совета Министров СССР оо делам изобретений и открытий (53) УДК 621.85.053 ("88.8) (72) Автор изобретения
А. П. Владимиров (71) Заявитель
Горьковское центральное конструкторское бюро
Министерства речного флота РСФСР (54) ТАЛ Р Е П
Изобретение относится к приспособлениям, предназначенным для натяжений гибких элементов, например цепей или тросов судового леерного ограждения.
Известны талрепы для натяжения гибких элементов, например, леерного ограждения, содержащие стяжную муфту с гайками, одна из которых смонтирована в муфте подвижно, и ввинченными в них хвостовиками присоединительных элементов.
Однако известные талрепы не предназначены для использования в леерных ограждениях, в которых по условиям работы ограждающие цепи или тросы необходимо часто и быстро снимать или устанавливать с последующим их натяжением.
Для ускорения натяжения или ослабления леерного ограждения в предлагаемом талрепе муфта снабжена нажимным рычагом, который одним концом шарнирно прикреплен к непо.:впжной гайке и при помощи шарнирной тяги связан с подвижной гайкой, причем на муф.е смонтировано стопорное кольцо для нажимного рычага.
На фиг. 1 представлен описываемый талреп, общий вид и разрез по А — А; на фиг. 2 — схема установки талрепа на съемном цепном леерном ограждении.
Муфта 1 содержит жестко смонтированные дйаграммы 2 и 3 с отверстиями 4, через которые пропущен хвостовик 5, ввернутый в подвижную гайку 6. На конце муфты 1 смонтирована неподвижная гайка 7 с гаком 8 и ушком
9, к которой при помощи пальца 10 шарнирно
5 прикреплен нажимной рычаг 11. Последний связан пальцем 12, шарнирной тягой 13 и пальцем 14 с подвижной гайкой 6. На рычаге 11 выполнена стопорная канавка 15, а на муфте 1 смонтировано стопорное кольцо 16.
10 K ушку 17 крепят цепь 18, а талреп 19 при помощи гака 8 соединяют с леерной стойкой
20 при помощи ушка 21.
Разборка съемной части леерного ограждения с использованием талрепа происходит сле15 дующим образом.
Стопорное кольцо 16 выводят из стопорной канавки 15 и откидывают в сторону ушка 17.
Под действием собственного веса или принудительно нажимной рычаг 11 поворачивается
20 вокруг пальцев 12 и 14, сдвигает подвижную гайку 6 в муфте 1 в сторону диафрагм 2 и 3, являющихся направляющими для хвостовика5. Последний под действием силы тяжести цепи 18 выдвигается из муфты 1, оттягивая на
25 себя гайку 6 и ослабляя натяжение цспп 18.
Б этом положении она вместе с талрепом 19 и гаком 8 легко снимается с ушка 21, расположенного на стойке 20 леерного ограждения.
Сборка съемной части леерного ограждения
30 происходит в обратной последовательности.
470677
Предмет изобретения
Составитель Л. Воробьев
Текред 3. Тараненко
Редактор С. Байкова
Корректор T. Гревцова
Заказ 1993!15 Изд. № 1461 Тираж 869 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Моск 33, Ж-35, Раугпская иаб., д. 4 5
Типография, пр. Сапунова, 2
Талреп для натяжения гибких элементов, например, леерного ограждения, содержащий стяжную муфту с гайками, одна из которых смонтирована в муфте подвижно, и ввинченными в них хвостовиками присоединительных элементов, отличающийся тем, что, с целью ускорения натяжения или ослабления леерного ограждения, муфта талрепа снабжена нажимным рычагом, который одним концом шарнирно прикреплен к неподвижной гайке и
5 посредством шарнирной тяги связан с подвижной гайкой, причем на муфте смонтировано стопорное кольцо для нажимного рычага.
