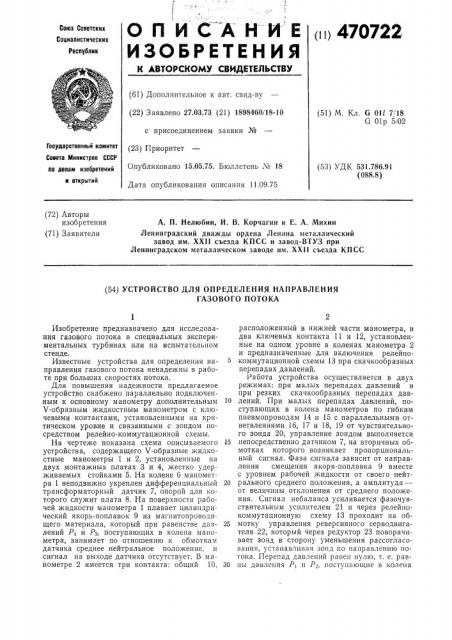

О П И САН-И Е

470ла

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 27.03.73 (21) 1898460/18-10 с присоединением заявки № (23) Приоритет

Опубликовано 15.05.75. Бюллетень ¹ 18

Дата опубликования описания 11.09.75 (51) М. Кл. G 011 7 18

G 01p 502

Государственный комитет

Совета Министров СССР (53) УДК 531.786.91 (088.8) по делам изобретений и открытий (72) Авторы изобретения (71) Заявители

А. П. Нелюбин, И. В. Корчагин и E. А. Михин

Ленинградский дважды ордена Ленина металлический завод им. XXII съезда КПСС и завод-ВТУЗ при

Ленинградском металлическом заводе им. XXII съезда КПСС (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ НАПРАВЛЕНИЯ

ГАЗОВОГО ПОТОКА

Изобретение предназначено для исследования газового потока в специальных экспериментальных турбинах или на испытательном стенде.

Известные устройства для определения направления газового потока ненадежны в работе при больших скоростях потока.

Для повышения надежности предлагаемое устройство снабжено параллельно подключенным к основному манометру дополнительным

V-образным жидкостным манометром с ключевыми контактами, установленными на критическом уровне и связанными с зондом посредством релейно-коммутационной схемы.

На чертеже показана схема описываемого устройства, содержащего V-образные жидкостные манометры 1 и 2, установленные на двух монтажных платах 3 и 4, жестко удерживаемых стойками 5. На колене 6 манометра 1 неподвижно укреплен дифференциальный трансформаторный датчик 7, опорой для которого служит плата 8. На поверхности рабочей жидкости манометра 1 плавает цилиндрический якорь-поплавок 9 из магнитопроводящего материала, который при равенстве давлений Р, и Р2, поступающих в колена манометра, занимает по отношению к обмоткам датчика среднее нейтральное положение, и сигнал на выходе датчика отсутствует. В манометре 2 имеется три контакта: общий 10, расположенный в нижней части манометра, и два ключевых контакта 11 и 12, установленные на одном уровне в коленах манометра 2 и предназначенные для включения релейнокоммутационной схемы 13 при скачкообразных перепадах давлений.

Работа устройства осуществляется в двух режимах: при малых перепадах давлений и при резких скачкообразных перепадах дав10 лений. При малых перепадах давлений, поступающих в колена манометров по гибким пневмопроводам 14 и 15 с параллельными ответвлениями 16, 17 и 18, 19 от чувствительного зонда 20, управление зондом выполняется

15 непосредственно датчиком 7, на вторичных обмотках которого возникает пропорциональный сигнал. Фаза сигнала зависит от направления смещения якоря-поплавка 9 вместе с уровнем рабочей жидкости от своего нейт20 рального среднего положения, а амплитуда— от величины отклонения от среднего положения. Сигнал небаланса усиливается фазочувствительным усилителем 21 и через релейнокоммутационную схему 13 проходит на об25 мотку управления реверсивного серводвигателя 22, который через редуктор 23 поворачивает зонд в сторону уменьшения рассогласования, устанавливая зонд по направлению потока. Перепад давлений равен нулю, т. е. рав30 ны давления Р| и Р2, поступающие в колена

470722 маномеров. Угол поворота зонда фиксируется шкальным индикатором 24 через сельсин-датчик 25 и сельсин-приемник 26, кинематически связанные с редуктором 23 зонда. При малых перепадах давлений колена манометра 2 до определенного уровня заполнены электропроводной жидкостью. В режиме малых перепадов давлений жидкость не касается ключевых контактов 11 и 12 и релейно-коммутационная схема 13 нейтральна к сигналам с датчика, свободно пропуская их на серводвигатель.

При резких скачкообразных перепадах давлений жидкость достигает критического уровня, якорь-поплавок 9 выходит из зоны действия датчика. Электропроводная жидкость манометра 2 замыкает один из ключевых контактов 11 или 12 (в зависимости от знака перепада давления), и через общий контакт 10 и источник питания, входящий в состав релейно-коммутационной схемы 13, в последнюю посылается импульс, блокирующий выход усилителя 21 и включающий серводвигатель 22 на режим формированной отработки сигнала рассогласования. Этот режим работы будет продолжаться до момента разрыва электрической цепи одного из ключевых контактов 11 или 12 и электропроводной жидкости манометра 2, когда управление вновь будет передано датчику 7.

Предмет изобретения

Устройство для определения направления газового потока, содержащее установ10 ленный в потоке двухтрубный зонд со скошенными трубками, связанный с V-образным жидкостным манометром, снабженным неподвижным дифференциально-трансформаторным датчиком, релейно-коммутационную

15 схему, кинематический узел системы ориентации зонда с реверсивным двигателем и блок индикации, отличающееся тем, что, с целью повышения надежности, оно снаб>кено пареллельно подключенным к основному

20 манометру дополнительным V-образным жидкостным манометром с ключевыми контактами, установленными на критическом уровне и связанными с зондом посредством релейнокоммутационной схемы.
