Реферат

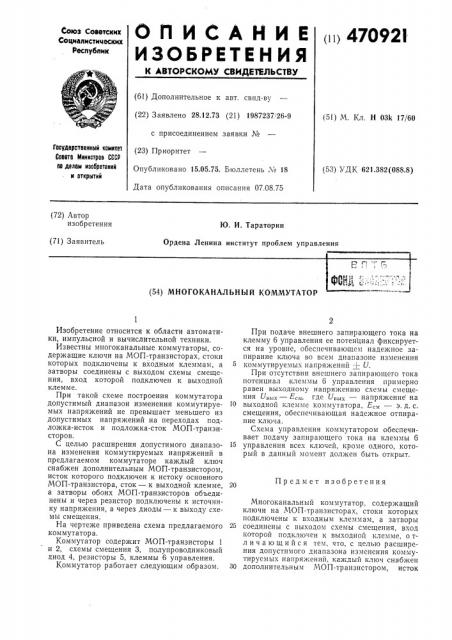

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (») 47092!

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 28.12.73 (21) 1987237 26-9 с присоединением заявки № (23) Приоритет

Опубликовано 15 05 75. Бюллетень ¹ 18

Дата опубликования описания 07.08.75 (51) М. Кл. Н 03k 17/60

Гооударстеенный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 621.382(088.8) (72) Автор изобретения

Ю. И. Тараторин

Ордена Ленина институт проблем управления (71) Заявитель (54) МНОГО КАНАЛ ЬН Ы Й КОММУТАТОР

1

Изобретение относится к области автоматики, импульсной и вычислительной техники.

Известны многоканальные коммутаторы, содержащие ключи на МОП-транзисторах, стоки которых подключены к входным клеммам, а затворы соединены с выходом схемы смещения, вход которой подключен к выходной клемме.

При такой схеме построения коммутатора допустимый диапазон изменения коммутируемых напряжений не превышает меньшего из допустимых напряжений на переходах подложка-исток и подложка-сток МОП-транзисторов.

С целью расширения допустимого диапазона изменения коммутируемых напряжений в предлагаемом коммутаторе каждый ключ снабжен дополнительным МОП-транзистором, исток которого подключен к истоку основного

МОП-транзистора, сток — к выходной клемме, а затворы обоих МОП-транзисторов объединены и через резистор подключены к источнику напряжения, а через диоды — к выходу схемы смещения.

На чертеже приведена схема предлагаемого коммутатора.

Коммутатор содержит МОП-транзисторы 1 и 2, схемы смещения 3, полупроводниковый диод 4, резисторы 5, клеммы 6 управления.

Коммутатор работает следующим образом.

При подаче внешнего запирающего тока на клемму 6 управления ее потенциал фиксируется на уровне, обеспечивающем надежное запирание ключа во всем диапазоне изменения

5 коммутируемых напряжении U.

При отсутствии внешнего запирающего тока потенциал клеммы 6 управления примерно равен выходному. напряжению схемы смещения Уды — Е, где U »Ä,Ä вЂ” напряжение на

I0 выходной клемме коммутатора, Е,„— э. д. с. смещения, обеспечивающая надежное отпирание ключа.

Схема управления коммутатором обеспечивает подачу. запирающего тока на клеммы 6

15 управления всех ключей, кроме одного, который в данный момент должен быть открыт.

Предмет изобретения

Многоканальный коммутатор, содержащий ключи на МОП-транзисторах, стоки которых подключены к входным клеммам, а затворы

25 соединены с выходом схемы смещения, вход которой подключен к выходной клемме, о тл и ч а ю шийся тем, что, с целью расширения допустимого диапазона изменения коммутируемых напряжений, каждьш ключ снабжен

30 дополнительным МОП-транзистором, исток

4?0921

Бикод

Вх.,1

ВХ.2

C с,м

Составитель В. Брагин

Техред Т. Миронова

Редактор Т. Янова

Корректор 3. Тарасова

Заказ 1957/16 Изд. № 1428 Тираж 902 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 которого подключен к истоку основного МОПтранзистора, сток — к выходной клемме, а затворы обоих МОП-транзисторов объединены и через резистор подключены к источнику напряжения, а через диоды — к выходу схемы смещения.
