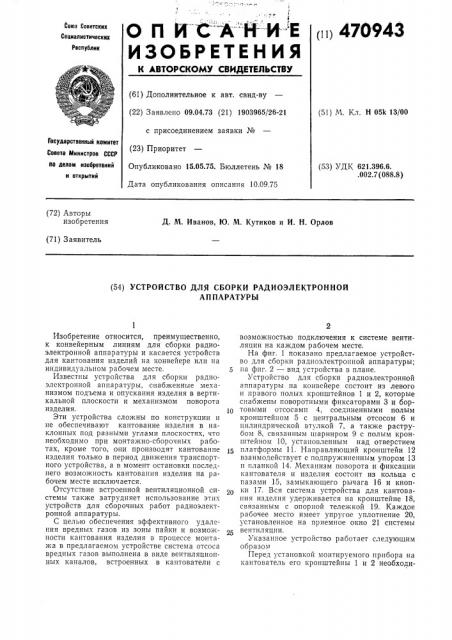

Й С А-"Н- И-"

943

Союэ Советских

Социалистических

E О п

ИЗОБРЕТЕН ИЯ,, 470

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 09.04.73 (21) 1903965/26-21 с присоединением заявки № (23) Приоритет

Опубликовано 15.05.75. Бюллетень № 18

Дата опубликования описания 10.09.75 (51) М. Кл. H 05k 13/00

Государственный комитет

Совета Министров СССР по делам изобретений (53) УДК 621.396.6. .002.7 (088.8) и открытий (72) Авторы изобретения

Д. М. Иванов, Ю. M. Кутиков и И. Н, Орлов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СБОРКИ РАДИОЭЛЕКТРОННОЙ

АППАРАТУРЫ

Изобретение относится, преимущественно, к конвейерным линиям для сборки радиоэлектронной аппаратуры и касается устройств для кантования изделий на конвейере или на индивидуальном рабочем месте.

Известны устройства для сборки радиоэлектронной аппаратуры, снабженные механизмом подъема и опускания изделия в вертикальной плоскости и механизмом поворота изделия, Эти устройства сложны по конструкции и не обеспечивают кантование изделия в наклонных под разными углами плоскостях, что необходимо при монтажно-сборочных работах, кроме того, они производят кантование изделия только в период движения транспортного устройства, а в момент остановки последнего возможность кантования изделия на рабочем месте исключается.

Отсутствие встроенной вентиляционной системы также затрудняет использование этих устройств для сборочных работ радиоэлектронной аппаратуры.

С целью обеспечения эффективного удаления вредных газов из зоны пайки и возможности каптования изделия в процессе монтажа в предлагаемом устройстве система отсоса вредных газов выполнена в виде вентиляционных каналов, встроенных в кантователи с возможностью подключения к системе вентиляции на каждом рабочем месте.

На фиг. 1 показано предлагаемое устройство для сборки радиоэлектронной аппаратуры;

5 на фиг. 2 — вид устройства в плане.

Устройство для сборки радиоэлектронной аппаратуры на конвейере состоит из левого и правого полых кронштейнов 1 и 2, которые снабжены поворотными фиксаторами 3 и бор10 товыми отсосамц 4, соединенными полым кронштейном 5 с центральным отсосом 6 и цилиндрической втулкой 7, а также раструбом 8, связанным шарниром 9 с полым кронштейном 10, установленным над отверстием платформы 11. Направляющий кронштейн 12 взаимодействует с подпружиненным упором 13 и планкой 14. Механизм поворота и фиксации кантователя и изделия состоит из кольца с пазами 15, замыкающего рычага 16 и кнопки 17. Вся система устройства для кантования изделия удерживается на кронштейне 18, связанным с опорной тележкой 19. Каждое рабочее место имеет упругое уплотнение 20, установленное на приемное окно 21 системы вентиляции.

Указанное устройство работает следующим образом

Перед установкой монтируемого прибора на кантователь его кронштейны 1 и 2 необходи470943 мо раздвинуть под соответствующие габариты прибора и закрепить прибор на фиксаторы 3. В процессе работы прибор можно кантовать относительно горизонтальной оси, для этого нужно нажать на кнопку 17, которая расфиксирует фиксатор 3 и обеспечит поворот прибора.

Для поворота прибора на удобный угол к горизонтальной плоскости по часовой или против часовой стрелки рычаг 16 выводится из паза кольца 15, затем рычаг 16 отпускается и входит в паз кольца 15.

Для поднятия прибора устройство приподнимается за кронштейны 1 и 2 и остается в том положении, которое удобно для работы.

Для опускания прибора необходимо планку 14 приподнять вверх. Если планку 14 отпустить, то она автоматически замыкает перемещение упора 13, и вся система устройства удерживается в этом положении.

После перемещения устройства на последующее рабочее место платформа 11 с окном наезжает на упругое уплотнение 20, которое находится над приемным окном 21 системы вентиляции. Все элементы платформы 11, уплотнения 20 и приемного окна 21 после остановки устройства совмещаются в единую систему вентиляции, которая начинает эффек5 тивно действовать через встроенную систему каналов в кантователи и удалять вредные газы из зоны пайки.

Предмет изобретения

Устройство для сборки радиоэлектронной аппаратуры, преимущественно на конвейерных линиях прерывистого действия с рабочими местами, содержащее опорную тележку, 15 кантователи, состоящие из механизмов поворота и подъема изделия и систему отсоса вредных газов с вентиляцией, о тл и ч а ющ е е с я тем, что, с целью обеспечения эффективности удаления вредных газов из зоны

20 пайки, система отсоса вредных газов выполнена в виде вентиляционных каналов, встроенных в кантователи с возможностью подключения к системе вентиляции на каждом рабочем месте.

470943

Z7

@юг Z
